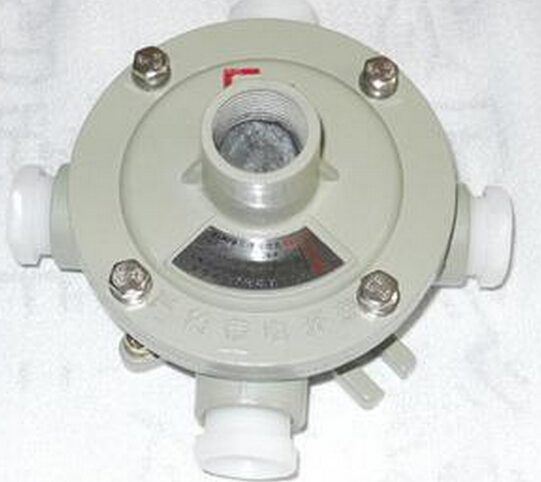

AH系列防爆接線盒

使?用?說?明?書

1、??用途和工作條件

1．1用途

???AH系列防爆接線盒（以下簡稱接線盒），本產品適用于含有強腐蝕或酸性性氣體的環境中，作為交流50Hz，電壓至380V動力設備接線使用。

1．2工作條件

a．??海拔不超過2000m；

b．??周圍空氣溫度不高于+40℃，不低于-15℃；

c．??空氣相對濕度不大于90%（+20℃時）；

d．??垂直安裝傾斜度不大于5°；

e．??無明顯搖動和強烈沖擊振動的地方；

f．???無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中；

g．??無滴水和其它液體侵入的地方；

2、??結構與特點

2．1型號含義

AH -??□?/?□/?□?L□/□?X□/□?R□/□?□

進線口數/螺紋

右進線

進線口數/螺紋

下方進線

進線口數/螺紋

左方進線

進線口數/螺紋

上方進線

額定電流

端子數量

防爆接線盒

???

?

?

2．2主要技術參數見表：

?

2．2結構概述

a．??接線箱采用鋁合金壓鑄成型，進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化，電纜或鋼管布線。

3、安裝與維修

3．1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；

3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；

3．3接線盒的內外接地必須良好可靠；

3．4安裝時需將電纜穿過密封圈，保證密封及電纜不得松動，不使用的接線口應用密封圈封堵；

3．5維修檢查時必須先斷開電源后方可開蓋；

4、訂貨須知

訂貨時應寫清接線箱的完整型號、名稱、規格及訂貨數量。

例：AH-A-G20防爆接線盒，A型.?螺紋規格G20?????數量200只
