防爆照明箱 動力箱 帶漏電保護

防爆照明箱 動力箱具有過載、短路保護功能，可根據用戶要求生產帶漏電保護功能產品.

產品特點：

適用范圍???????????????
?
1.適用于性氣體環境1區、2區；
?
2.適用于ⅡA、ⅡB級性氣體環境；
?
3.適用于可燃性粉塵環境20區、21區、22區；
?
4.適用于溫度組別為T1~T6的環境；
?
5.適用于石油采煉、儲存、化工、醫療、軍工及軍事設施等性危險環境；
?
6.用于照明或動力線路的電源分配。

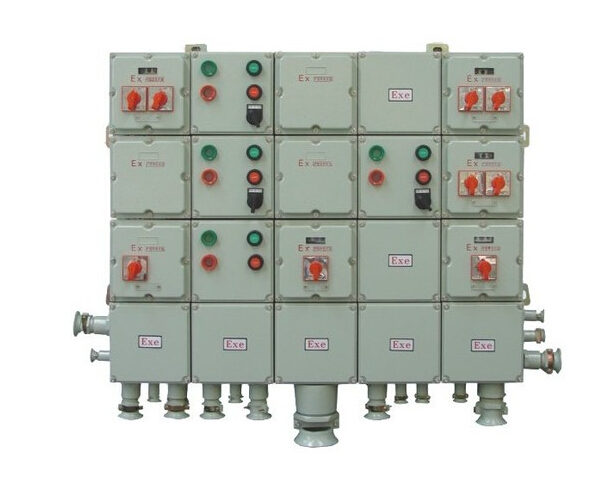

防爆照明箱 動力箱帶漏電保護

?

BXMD□系列防爆配電箱 ? ?浙江防爆照明配電箱 ?直銷防爆動力配電箱?? 混批采購 ?一臺也可以

使用說明

1、?? 用途、工作條件

1．1用途

BXMD□系列防爆配電箱(以下簡稱配電箱），適用于II類B級或C級，T1-T4組以下級別、組別的含有性氣體環境危險場所的1區、2區，用于交流50Hz、額定電壓220或380V的線路中，用于控制電動機的起動、停止，也可用于遠距離控制電動機，具有過載、短路保護功能。

2、工作條件

a．??? 海拔不超過2000m；

b．?? 周圍空氣溫度不高于+40℃，不低于-5℃,24小時內平均值不超過+35℃；

c．??? 周圍空氣相對濕度不超過95%（+25℃）；

d．?? 在無破壞絕緣的氣體或蒸氣的環境中；

e．??? 污染等級：3級；

f．??? 安裝類別：II、III類；

g．??? 用于戶外的配電箱，太陽最大輻射1120W/㎡，降雨強度6mm/min；

h．?? 無顯著搖動和劇烈的沖擊振動的地方；

2、?? 結構與特點

本配電箱是按照GB3836.1-2000《性氣體環境用電氣設備第一部分：通用要求》、GB3836.2-2000《性氣體環境用電氣設備第二部分：隔爆型“d”》、GB3836.3-2000《性氣體環境用電氣設備第三部分：增安型“e”》標準設計制造，經國家指定檢驗機關檢驗合格，并頒發防爆合格證。

A、外殼采用鑄鋁合金壓鑄成型，表面噴塑。主腔采用隔爆型結構，接線腔增安型結構。內可選配裝斷路器、交流接觸器、熱繼電器、變壓器、熔斷器、Ex防爆控制按鈕、信號燈、轉換開關等。配電箱采用模塊化設計，各種回路可以自由組合，電器元件選型可由用戶而定，其結構緊湊、外形美觀。進出線采用鋼管或電纜布線均可，進出線口方向可由用戶要求而定。

B、非標配電箱：外殼采用鋼板焊接成型，表面噴塑。分主腔和接線腔，均采用隔爆型結構，內可選裝高分斷斷路器、交流接觸器、熱繼電器、控制按鈕、信號燈等元件，通過操作殼蓋上的手柄實現分合，動作性能可靠，并設有指示燈。進出線采用鋼管或電纜布線均可，進出線口方向及內部元件可由用戶要求而定。

3、?? 主要技術參數

4、拼裝方式可根據用戶要求而定，按用戶提供的線路圖進行設計。

5、安裝與使用

5．1安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符；

5．2安裝及維修前必須切斷前級電源；

5．3進、出線電纜穿過橡膠密封圈，須用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；

5．4密封圈在使用過程中出現腐蝕、脆裂、變形、發粘或硬度變化超過出廠時的20%應及時向廠家進行選購并更換，以確保防爆性能可靠；

5．5維護拆卸時注意隔爆面不得磕碰、劃傷、腐蝕，并定期涂204-1防銹油；

5．6配電箱在使用過程中要定期檢查，以保證其良好運行；

5．7非專業人員嚴禁開蓋維修、檢查。

6、訂貨需知

訂貨時應指出產品的完整型號、名稱、規格及訂貨數量。例如：

BXMD51-12K，防爆配電箱,總開關電流100A，分開關10A，30臺

公司提示

公司產品經過正規檢驗機構檢驗合格，對產品質量請不要質疑。

此產品為易損品，因產品交付第三方運輸，所以不保證產品在運輸期間不會出現破損情況，如到貨后發現有破損情況，請及時聯系本公司。

請嚴格按照產品說明書安裝，并由專業電工人員進行安裝。

?
