BXK不銹鋼防爆控制箱

一、不銹鋼防爆控制箱適用范圍

1.適用于1區、2區危險氣體場所；

2.適用于IIA、IIB、IIC類T1-T6組性氣體或蒸汽環境；

3.適用于戶內、戶外（IP54、IP65*）

4.適用于可燃性粉塵場所；

5.適用于石油開采、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等性危險環境；

6.用于照明或動力線路的電源配電。

?

二、不銹鋼防爆控制箱技術特點

1.?外殼采用玻璃纖維增強不飽和聚酯樹脂模壓而成。具有外殼美觀耐腐蝕，抗靜電耐沖擊及熱急定性好等優良性能。

2.內裝C65N、NC100H及S25□S高分斷小型防爆斷路器、M611或GV2電動機保護器、3VE1空氣開關CM1塑殼斷路器及信號燈等元件；

3.具有過載、短路保護功能；

4.模塊結構，各種回路可根據用戶需要自由組裝；

5.可根據用戶要求特制，如加裝電涌保護器、電流表、電壓表等；

6.鋼管貨電纜布線；

7.可作為動力電路配電之用或電氣設備起動之用，還可動力配電、電磁起動混用。??????????

?

產品特點

1.?本系列產品外殼采用SS304不銹鋼鋼板經裁剪，車銑，拋焊等工藝而成，外型美觀，防強腐蝕。?

2.?控制箱采用整體為隔爆型結構，為電纜直接引入式，進出線電纜采用防爆填料函結構連接。

3.?內裝萬能轉換開關、按鈕、電流表、（可按用戶要求裝其他儀表）、指示燈

4.?可根據要求特制

5.?電流表量程由用戶指定.?.

6.?鋼管或電纜布線均可.

7.?產品出廠銘牌上只體現總單元內容，各分單元代號為訂貨參考.

8.?符合GB3836-2000,IEC60079標準要求.

型號含義

主要技術參數

訂貨須知

1.?訂貨時應嚴格按照型號含義詳細注明產品各項參數，及防爆標志和所需數量等；

2.?由于產品變化多端訂貨時請提供線路圖；

3.?如有特殊要求，請另行注明。

• 1區、2區危險場所:
• 性氣體混合物:IIA、IIB:
• 溫度組別:T1-T5
• 可用作動力、照明系統的控制、轉接等；
• 能夠滿足顧客的不同需要
• Hazardous zone:zone1,zone2
• Explosive gas mixture:IIA,Iib
• Temperature level:T1-T5
• Applied to control and switch over of motor and lighting system
• Our products can satisly customers'different requirement

?

定做不銹鋼防爆配電箱廠家型號BXM（D）特點CHARACTERISTICS

• 不銹鋼外殼或優質鋼板，表面靜電噴涂處理：
• 進出電纜方向，數量可按顧客要求特殊制作。
• Cast aluminum alloy or welded slainless sleel housing with slatic,eleclrically sprayed powder surface
• Direction and quanlity of inlel and outlet cable will be arranged specially according to customers request

?

型號含義LEGEND

?

主要技術參數 MAIN TECHICAL PARAMETER

• 額定電壓:AC 600V以下
• 額定電流:500A以下
• 防護等級:IP66
• 防爆標志:ExdIIBT5
• Rated Voltage:AC 600V below
• Rated Current:500A below
• Protection Class:IP56
• ?Exp-proof Mark:ExdIIBT5

?

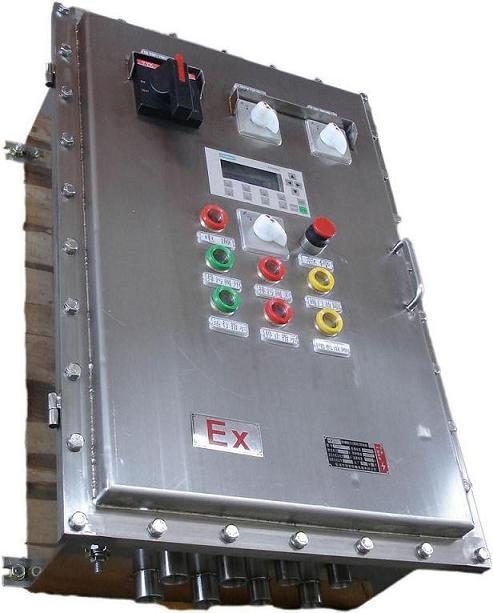

產品圖樣 Product pattern

?

訂貨須知 ORDER NPTICE

• 額定電壓、電流、頻率
• 名牌材質、文字要求
• 需提供完整的電器系統圖、技術要
  求及內部元件清單
• 所用電纜的最大外徑、數量
• 箱體材質及顏色
• 入級要求（執行船檢的船級社）
• Rated voltage,currentandfrequency
• Request for nameplate mtertal,and pattem?
• ?Please provide us the complete system drawing of
  ?apparatus,technical request and intemal part list.
• Maximum oulside diameter and quantity of all the cables
• Housing material and color
• Classilicatlon Societies Requirement（Classilication Societies）
