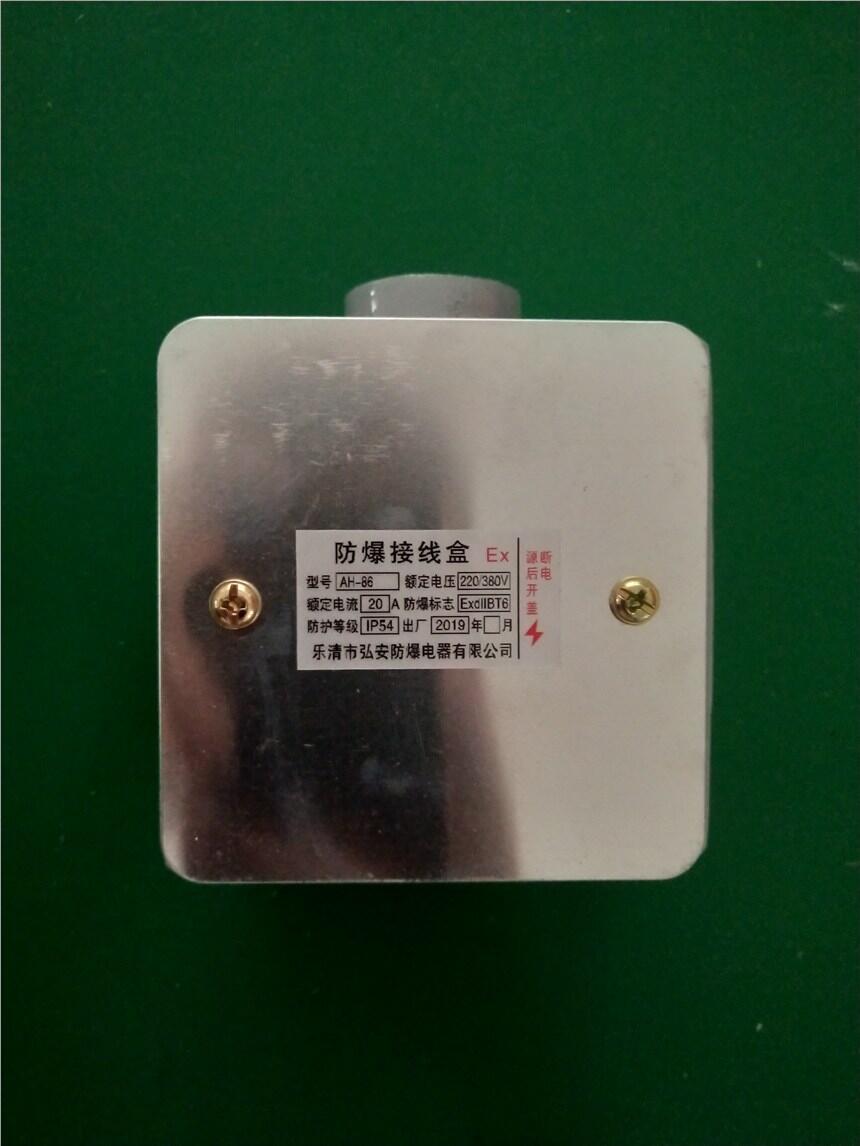

AH防爆普通接線盒，86型接線盒。方型接線盒 ，AH接線盒廠家直銷

直銷電話：15158571221

AH接線盒使 用 說 明 書

泛適用于化工、輕工、紡織、機械及新建電廠等項目工程中的鋼管或電纜布線。此產品結構形式較多，如一通、直二通、直角二通、三通、四通等，也可根據客戶的需求訂制。

鑄鋁合金外殼，壓鑄成型表面噴塑。
■進出線口有多種方式及規格。
■進出線口螺紋可特制。
■鋼管或電纜布線均可

AH系列接線盒用途和工作條件

1．1用途

AH系列防爆普通接線盒（以下簡稱接線盒），本產品適用于含有強腐蝕或酸性爆炸性氣體的環境中，作為交流50Hz，電壓至380V動力設備接線使用。

1．2工作條件

a．  海拔不超過2000m；

b．  周圍空氣溫度不高于+40℃，不低于-15℃；

c．  空氣相對濕度不大于90%（+20℃時）；

d．  垂直安裝傾斜度不大于5°；

e．  無明顯搖動和強烈沖擊振動的地方；

f．   無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中；

g．  無滴水和其它液體侵入的地方；

2、  結構與特點

2．1型號含義

AH-  □ / □/ □ L□/□ X□/□ R□/□ □

進線口數/螺紋

右進線

進線口數/螺紋

下方進線

進線口數/螺紋

左方進線

進線口數/螺紋

上方進線

額定電流

端子數量

防爆接線盒

2．2主要技術參數見表：

額定電壓（V）

 額定電流（A）

 防爆標志

 進出線口螺紋

380

220

 10、20、30、40、50、60、80、100、120、150、200

 ExdIIBT6

ExdIICT6

ExdIIBT4

ExdIICT4

 G15

G20

G25

G32

G40

G50

G70

G80

AH系列接線盒結構概述

a．  接線箱采用鋁合金壓鑄成型，進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化，電纜或鋼管布線。

3、安裝與維修

3．1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；

3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；

3．3接線盒的內外接地必須良好可靠；

3．4安裝時需將電纜穿過密封圈，保證密封及電纜不得松動，不使用的接線口應用密封圈封堵；

3．5維修檢查時必須先斷開電源后方可開蓋.
