GUQ氣動真空球閥

產品價格：￥1000（人民幣）

規格：

發貨地：永嘉

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣秦工閥門有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：永嘉縣秦工閥門有限公司

聯系人：瞿冬仁（先生）

聯系手機：

固定電話：

企業郵箱：cnzkfm@163.com

聯系地址：永嘉甌北東方路19號

郵編：325105

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

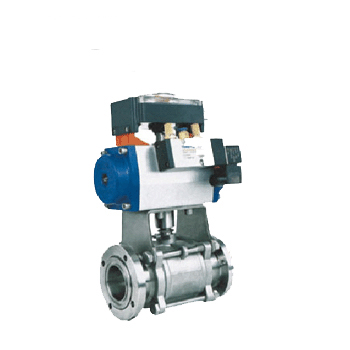

GUQ氣動真空球閥

GUQ氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。

GUQ氣動真空球閥性能：

漏率：1.3×10-9Pa.M3/S；

壓力范圍：5×10-7Pa～0.6Mpa；

工作溫度：-30℃～+232℃；

氣源壓力：0.4～0.6 Mpa；

工作介質：水、蒸氣、酸、堿；

安裝位置：任意；

壽命：≥20000次。

GUQ氣動真空球閥工作原理：

采用氣動執行器驅動閥桿轉 90º達到開關目的。

GUQ氣動真空球閥特點：

密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；

開關扭矩小，配置氣動執行器小，工作穩定、可靠；

結構緊湊，重量輕，外形簡潔、美觀；

該閥既能適用高真空，又能適用一定的正壓力下使用；

由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。

GUQ氣動真空球閥零件材料：

閥體　304、316L；球體　　316L；

密封件　增強聚四氟乙烯

GUQ氣動真空球閥 快卸法蘭連接尺寸 (標準：GB4982)

型號	DN	A	B	L	H
GUQ-16R	16	30	12.2	75	100
GUQ-20R	20	40	26.2	90	110
GUQ-25R	25	40	26.2	100	125
GUQ-32R	32	55	34.2	110	155
GUQ-40R	40	55	41.2	120	170

GUQ氣動真空球閥 衛生級法蘭連接尺寸 (標準：ISO-2852)

型號	DN	A	B	L	H
GUQ-16R	16	34	27.5	75	100
GUQ-20R	20	50.5	43.5	90	110
GUQ-25R	25	50.5	43.5	100	125
GUQ-32R	32	50.5	43.5	110	155
GUQ-40R	40	50.5	43.5	120	170
GUQ-50R	50	64	56.5	135	210
GUQ-65R	65	77.5	70.5	150	260
GUQ-80R	80	91	83.5	200	320
GUQ-100R	100	119	110	250	400

GUQ氣動真空球閥 活套法蘭連接尺寸 (標準：GB6070)

型號	DN	A	B	n	c	L	H
GUQ-16R	16	60	45	4	6.6	75	100
GUQ-20R	20	65	50	4	6.6	90	110
GUQ-25R	25	70	55	4	6.6	100	125
GUQ-32R	32	90	70	4	9	110	155
GUQ-40R	40	100	80	4	9	120	170
GUQ-50R	50	110	90	4	9	135	210
GUQ-65R	65	130	110	4	9	150	260
GUQ-80R	80	145	125	8	9	200	320
GUQ-100R	100	165	145	8	9	250	400
