機械主體

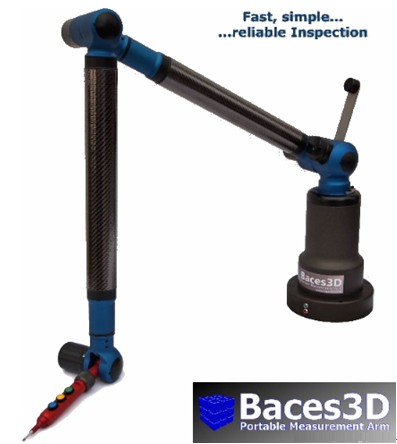

意大利Baces3D 便攜式三坐標測量機
意大利Baces3D 便攜式三坐標測量機(便攜式測量手臂)
Baces3D 便攜式三維柔性測量臂是意大利MetroStaff公司15 年來制造歷史和追求創新的結晶，該公司15 年來專注于制造、研發便攜式三維柔性測量臂。是世界上最先進的便攜式測量系統之一。在便攜式三坐標測量機的市場上，它以穩定性高，性價比高而著稱。
特點描述：
1. 便攜性：主機輕便易攜帶（僅
2. 功能齊全：可進行幾何元素、三維坐標、形位公差、曲線曲面測量和掃描、逆向工程、CAD數模與實際零件比對檢測、裝配，夾具檢測、檢具檢測、管子測量。
3. 測量無死角：內置平衡設計，6 個自由度讓您實現任意空間點位置和隱藏點的測量。
4. 測量范圍寬廣：您可以選擇
5. USB 數據接口：采用通用數據線纜與計算機間通過USB數據接口通訊，，并且可以實現熱插拔。
6. 多自由度設計讓您實現任意空間點位置和隱藏點的測量，沒有測量死角。
7. 內置平衡機構，操作輕巧、靈活。
8. 內置溫度傳感器，具有溫度補償功能，保證在不同的溫度下都能實現高精度的穩定測量。
9. 快速箝位安裝機構，可提供多種安裝形式。
A.2 參數規格/Specification/
l 型號100系列/model：Baces3D M100
l 軸/axis：6軸
l 測量范圍（直徑）/measuring range(diameter)：2600mm
l 測量精度（2Σ）/measuring accuracy：0.044 mm
l 重復測量精度/Repeatability：0.028mm
l 重量（不含底座）Weight( base excluded)：3.9 Kg
Rational DMIS 測量軟件包---手動版
The main feature and function
主要特點和功能
l Microsoft WINDOWS XP
Microsoft WINDOWS XP 環境。
l Machine geometric errors compensation
機器幾何誤差補償。
l On-line help
在線幫助。
l Probe management function
測頭管理功能，自動動校正各種測尖，包括硬測頭，觸發測頭等。
l Supporting arm-cmm stylus graphical display
支持關節臂探針圖形顯現
l Supporting probe scanning
支持 硬探頭 掃描：
Point cloud scanning
掃描出點云
Two dimensional element(line、circle、arc、curve、key groove) scanning
掃描成二維元素(直線、圓、圓弧、曲線、鍵槽)
Surface element(sphere 、cylinder、surface、curved surface、cone) scanning
掃描成面型元素(球、圓柱、面、曲面、圓錐)
l Supporting multi-way scanning
支持多種掃描方式：
Supporting continuous scanning
連續掃描
Supporting Cross face scanning (automatic recording of crossing point when going through the plane set in advance)
交叉面掃描（穿越設定的平面時，自動記錄穿越點）
l Part misalignment automatic compensation
零件找正功能：建立坐標系，設置坐標原點，執行平移和旋轉等坐標變換。
l Output equipment management function
輸出設備管理功能：管理輸出設備的起停，選擇輸出內容和輸出格式。
l Geometrical feature measurement function
基本幾何測量功能：如, 點、線、面、圓、圓柱、圓錐和球等幾何元素的測量。
l Self-teaching to generate part program
自學習功能：通過測量一個實體零件，自動記錄并產生測量程序。
l Relation between two elements function
幾何關系計算功能：用于計算元素間的相交、投影、中點、距離、角度等幾何關系。
l Form eror& attitude error evaluate function
形位公差評估功能：用于評定國際標準所定義的形狀公差和位置公差。
l
利用CAD 圖片創建圖形輸出報告。
l Advanced Code with DMIS assistant to create part program with parametric measurement.
在編程助手的輔助下，利用DMIS 高級語言創建參數化的零件程序。
l CMM and Sensor graphical representation
圖形顯示測量空間，測尖的實際方向和紅寶石的直徑。
l Representation of thee measured geometrical elements
被測幾何元素的圖形顯示。
l Every measured feature is shown in the graphic area and can export to IGES or printout
所有被測元素均按實際測量的尺寸關系顯示于圖形區，可以輸出IGES 數據或打印。
l Made available to select features from graphical area
當選擇幾何元素時，除了傳統的根據名稱選擇元素的方法外，也可以在圖形區直觀地點擊元素的圖形以選擇該元素。
l Representation of Form Errors
l Once the measuring is finished, thee date points off the feature can be analyzed, and a graphical printing is possible of the form deviation and all the metrological information.
當測量完一個元素后，可以查看該元素的數據點分布，以圖形方式打印出形狀誤差及全部的圖形和幾何信息。
l Reference system preview
坐標系圖形預覽。
l During the creation of the reference system, the operator can view the reference in advance and make any necessary corrections.
在建立坐標系時，操作員可以圖形預覽要創建的坐標系并作必要的修改。
l Import CAD model, calculation of nominal features from CAD model, CAD format available: IGES
可以IGES 格式讀入CAD 數模，并以CAD 數模作為理論數據檢測實際工件。
l Free form Alignment and Best Fit
與CAD 數模結合的自由曲面六點找正法，無須特別的定位基準即可以找正零件，結合BESTFIT 對坐標系的優化功能，完善自由曲面的找正。
l Real Time Surface inspection,
實時曲線檢測。
l ARCO receive the probed points and project it on the math model extracting the best nominal values, the deviation are shown in real time
可以測量曲線曲面，輸出單個點，曲線和曲面的輪廓度誤差，測量誤差是測量點與CAD 數模之間的法向誤差，并能夠實時顯示每個點的測量誤差。
l Graphical Output, operator just need to choice CAD graphical size and view, ARCO can generate graphical report automatically, to various device, such a s printer and PDF file
輸出CAD 圖形報告，用戶只需選擇圖形的大小和視圖，以及輸出的內容，即可自動產生圖形報告，可輸出到多種設備，比如打印機，PDF 文件等。
