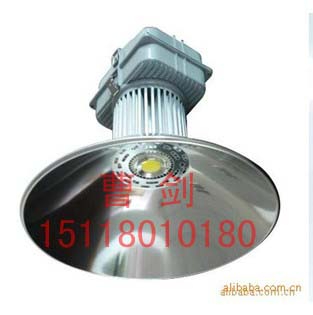

TDL系列工礦燈系列

1、材 質  曹劍 15118010180 QQ1621495592

高純度鋁質反射器、燈殼及散熱體采用超極散熱技術；5mm高強度鋼化罩；單顆大功率LED光源；高效率進口恒流源。（LED飛利浦工礦燈 GE工礦燈 歐斯朗工礦燈 LED廠房燈 LED工廠燈 LED工廠防爆燈 LED廠房防爆燈 LED工廠節能燈 LED廠房節能燈 LED防爆工礦燈

LED防爆廠房燈 LED高井燈 LED高棚燈 LED天棚燈

）

2、適用場所  曹劍 15118010180 QQ1621495592

LED工礦燈適用于車間、廠房、庫房、公路收費站、加油站、大型超市、展覽館、體育館及其他需要工礦照明的場所。

3、特 點   曹劍 15118010180 QQ1621495592

  1、采用單顆大功率LED（30W－200W）作為光源，運用獨特的多顆芯片集成式單模組光源設計，選用進口高亮度半導體晶片，具有導熱率高，光衰小，光色純，無重影等特點；

     2、獨特的散熱宇燈殼一體化設計，有效將熱量傳導擴散，從而降低燈體內的溫度，保障了LED光源50000小時的使用壽命。按照每天點亮11-12個小時計算，LED工礦燈在12年無需更換。

       3、燈具表面進行陽極氧化防腐處理，結構緊湊美觀，達到IP65標準，防腐、防水、防塵性能好；

       4、節能效果明顯，采用大功率LED光源配備進口高效率電源，與鈉燈相比可節能70%以上；

       5、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染。

       6、顯色性好，對實物顏色的呈現更真切。各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了工人的工作效率。

       7、采用恒流恒壓控制，適用電壓寬（AC85V-265V）克服了因鎮流器產生電網、噪音污染和引起的燈光不穩定，避免了工作中給眼部帶來的刺激、疲勞。

       8、裝飾效果極佳，采用特殊的便面處理工藝，外觀可選擇多種顏色，安裝簡單，拆卸方便，適用范圍廣。

4、技術參數  曹劍 15118010180 QQ1621495592

5、工礦燈系列照度  曹劍 15118010180 QQ1621495592

6、配光曲線  曹劍 15118010180 QQ1621495592

7、光衰圖  曹劍 15118010180 QQ1621495592

8、外形尺寸圖  曹劍 15118010180 QQ1621495592

9、安裝示意圖  曹劍 15118010180 QQ1621495592

工礦燈安裝說明

1．打開包裝箱,取出燈罩和燈體，將燈罩安裝孔位對準燈體上的固定螺釘套入，套入后按順時針方向旋轉到位并將螺釘擰緊。

2．裝好燈罩后將燈罩翻身朝下，用手松開鎖扣取下電源盒，在包裝取出吊勾和電源線，將電源線套入吊鉤孔穿出并裝入墊圈、硅膠密封塊，再穿過電器盒上安裝孔。

3．將電源線與電源板上的接線端子連接好，然后蓋上電器盒并用鎖扣鎖緊（注意：不要壓線），最后將吊勾擰入電器盒安裝螺紋孔內，擰緊后用M4×8吊勾鎖緊螺釘擰緊防松。

4．吊勾吊裝后用M5×16防脫落螺釘固定。

注：方型電器盒安裝方法

1. 打開燈具包裝箱，取出燈體，用螺絲刀擰下鎖扣固定螺釘，松開鎖扣打開電器盒圓蓋，在包裝袋中取出掛勾，將電源線套入掛勾孔穿出再穿過電器盒圓蓋上安裝孔。

2. 將電源線與電器盒內的接線端子連接好，注意接線標識，接線必須分清零線N、地線、火線L（若為直流輸入時，L接正極D+，N接負極D-）。然后蓋上電器圓盒并用鎖扣鎖緊（注意：不要壓線），擰緊鎖扣固定螺釘，最后將掛勾擰入電器盒安裝螺紋孔內，擰緊后用M4×14掛勾防滑螺釘擰緊防滑。

3. 將燈罩安裝孔位對準燈體上的燈罩固定螺釘旋入，旋入后按順時針方向旋轉到位并將燈罩固定螺釘擰緊。

4. 將工礦燈懸掛后，用M5×25掛勾防脫落螺釘固定，然后接通電源即可正常使用。

注：直流輸入燈具電纜引出線必須正極接正極，負極接負極，禁止反接；交流燈具接線必須分清零線N、地線、火線L并切斷電源，以保證安全。檢查無誤后，接通電源，燈具方可工作。

10、維護、保養及故障排除  曹劍 15118010180 QQ1621495592

故障排除

故障現象及解決方法：檢查時注意觀察LED光源表面是否有變色，破損的痕跡，有無明顯的斷裂連接。電源的連線是否松動，是否有短路連接情況，有無明顯的損壞痕跡。如有明顯損壞痕跡請先更換新的光源與電源。

維護與保養

為保證燈具的正常使用，提高光源光通量利用率，應指定維護計劃，宜定期進行燈具清掃，清掃周期應根據當地環境與氣候狀況決定。

11、產品包裝  曹劍 15118010180 QQ1621495592

燈具為紙箱包裝，在運輸過程中不允許受劇烈機械沖擊和曝曬雨淋，不得倒置，嚴防摔擲、翻滾、重壓。

55.0cm*43.0cm*46.0cm（長*寬*高）

12、LED與傳統光源的對比分析

 曹劍 15118010180 QQ1621495592
