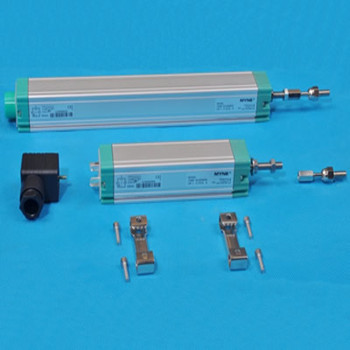

KTC拉桿型電子尺結構簡介

一、拉桿：材質，不銹鋼。無磁性，永不生銹，表面經無芯研磨及拋光處理，光滑耐磨。外徑尺寸φ6mm，確保拉桿與前端蓋內φ6.00mm×3.80mm的塵封與φ6.00mm×4.00mm的油封緊密配合，可防止拉桿在往復運動過程中攜帶雜物或油水進入電子尺內部。拉桿與傳感部件的連接采用先進的三爪封閉式卡簧，穩定可靠，軸向承載力大于50kg。

二、鋁管：表面經電泳涂漆著色，不會因時間長久而氧化，內部滑軌采用圓柱式大面積接觸型，保證電刷支架在鋁管內部能夠平穩、高速往復運動，即使在劇烈的震動下，也不會影響電子尺的精確度。鋁管帶有屏蔽保護功能。整體產品在10g沖擊下能正常工作。

三、線路板：采用進口高品質碳膜樹脂漿料熱壓成型，經燒結，電腦線性修刻后，使其耐磨性、性線精確度符合行業標準。所有接線端子經焊接、鉚接及銀膠固化，可靠性高。

四、電刷：采用銀鈀合金材料，由精密五金模具沖壓而成。厚度為0.08mm，有效彈性長度為7.80mm，電刷觸點高度為1.00mm，單位直線觸點面積為0.22mm2。銀銅鋅合金材料具有高導電性能，彈性好，耐磨性優良，符合電刷性能要求。經加工成型后的電刷再經點焊加工固定定位支架上，保證電刷與線路板之間工作高度（耐磨使用壽命）、重復精度、分辨率符合行業標準。采用單電刷結構可以保證電子尺具有較小的雜波，同時保證電子尺在整個壽命周期內都具有非常高的分辨率。

五、電刷支架：固定電刷并且在鋁管軌道上往復運動。要求其耐磨性、穩定性絕對不能出現絲毫差錯，否則電子尺將無法正常工作。電刷支架材料，采用自潤滑性耐磨性極為優良的聚四氟乙烯工程材料；結構采用圓柱式大面積接觸型滑道，間隙控制在0.05mm，滑道內部有潤滑槽，潤滑槽內存有高級潤滑劑，保證了電刷支架滑道與鋁管軌道的磨擦系數降至為最低點。

六、前、后端蓋：前端蓋的結構具有防水、防油、防塵及角度自由轉向活動的功能。避免因安裝不水平而影響電子尺使用壽命和精確度。前端蓋設有三個排油、排水孔，可隨時排出拉桿帶入端蓋內的水或油。后端蓋嵌有接地裝置，前后端蓋面與鋁管端面裝有耐溫、耐油、耐腐蝕性氟橡膠墊。加強了整個產品的密封等級，即使把整個產品浸入1米深的水中，也不會受到影響。防護等級達到IP67。

七、LC高頻吸收電路（可選型、專利產品）：電子尺在工作時，電刷與線路板之間有一定的工作電流，有工作電流就會有電流火花。這種電流火花是肉眼看不到的，只有用100MHz的高頻示波器才能檢測出來。當工作電流火花頻率、幅度過大時，電腦數字會出現快速閃動現象，全閉環控制電腦將無法分辨、取樣和有效工作。為了解決這一關鍵問題，新科電子尺后端蓋內部設有LC高頻吸收回路模塊，可以有效地抑制高頻雜波，能有效地提高電氣控制系統的工作穩定性。此款電子尺在高速、精密型注塑機的應用中可以替代價值近千美金的磁致伸縮感應尺。

耐磨壽命: >100X106次
>25X106米
無噪音輸出工程導軌
線性精度誤差: <0.05%
重復性誤差: <0.005mm
最大移動速度: 10m/s
沖擊系數: IEC 68-2-29:1968 50g
振動系數: IEC 68-2-6:1982 20g
最大容許電壓: DC60V/5KΩ～20KΩ
DC36V/2KΩ～4KΩ
DC24V/1KΩ
溫漂系數: <1.5ppm/℃
解析度:無斷解析
拉桿（含兩端絞接型）或滑塊型,通用型或微型
表面電泳防靜電和輻射
高耐磨工程滑環和密封
全部為抗寒、耐高溫抗老化型: -60℃～+150℃
全部采用高防護等級:拉桿式IP67
滑塊式IP57
所有傳感器為絕對位置測量型,輸出直流電壓信號，也可以通過V/A轉換將信號轉換成標準的4～20mA直流電流信號，滿足遠距控制要求。應用范圍廣闊，包括:注塑機、壓鑄機、吹瓶機、制鞋機（前幫機、后幫機、EVA注射成型機）、木工機械、印刷機械、包裝機械、紙品機械、機械手、飛機操舵、船舶操舵、IT設備等自動化控制領域。
傳感器行程從10mm至最大行程3000mm(KTF系列)。滿足當今所有設備領域的測量需求。
