品牌：美國達高特		加工定制：否		型號：PVX 2.0
	類型：超聲波		測量范圍：1—254 mm		顯示方式：波形和數字
	外形尺寸：63.5 W x 165 H x 31.5 D mm

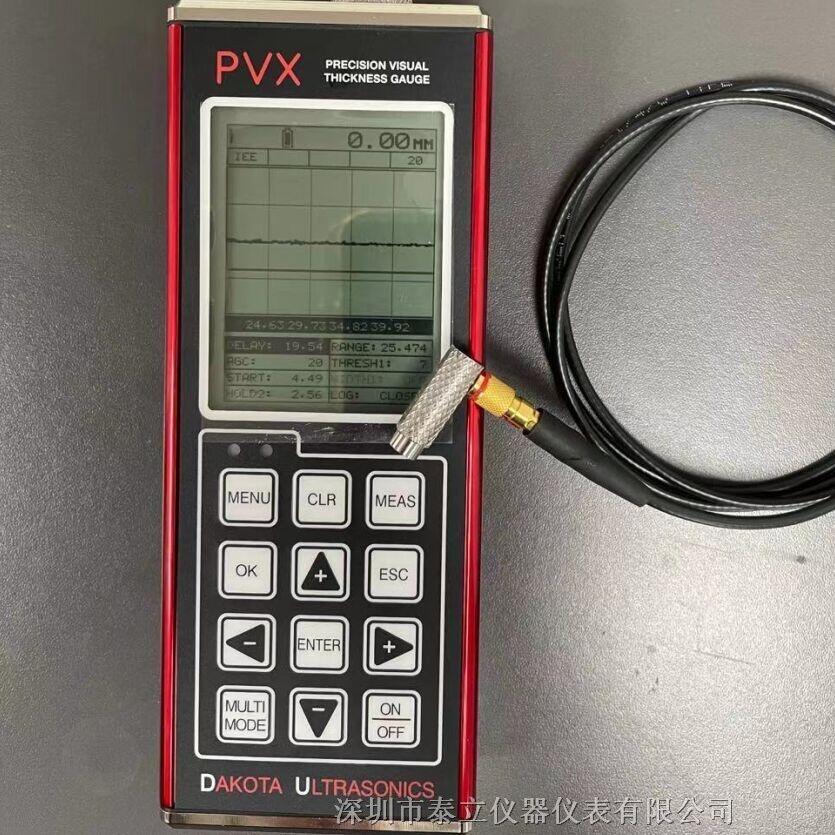

美國DAKOTA帶波形顯示 A/B 掃描高精密超聲波測厚儀PVX 2.0



A/B 掃描高精密超聲波測厚儀
性能
采用  FPGA 技術的 z 100Hz 數字信號處理器平臺設計
100v、 150v、v 200v 可調脈沖發生器
*大 z 250Hz 脈沖重復頻率
可變脈沖寬度( (尖、窄、寬)
B 110dB 增益范圍，手動和自動增益控制 (AGC)，


取決于測量模式的選擇
時間相關增益 (TDG)，具有可調的起點和斜率
可調阻尼 (30、 50、 75、 300、 600、 1500Ω Ω)
1/8 英寸  VGA 灰色顯示， z 25Hz 刷新頻率
探頭類型：延遲塊、接觸式和筆式單晶探頭
內置  4GB SD 存儲卡
USB Type-C 數據接口
Dakota 超聲測厚儀PVX 具有PX-7系列測厚儀的所有功能，并且增加了A/B掃描顯示功能，應用場合更廣，測量范圍更大。

特點:

可調式方波脈沖發生器，獲得*佳的分辨率和穿透能力

測量門設定功能

A掃描正/負檢波顯示用于測厚、探傷和腐蝕坑檢測

B掃描顯示用于顯示被測材料的截面形狀

顯示分辨率可調

上/下限聲光報警功能

自動增益控制功能用于不去除涂/鍍層測量基體厚度

高速掃查功能可用于快速找到壁厚的*小值

12000頁大存儲量數據存儲能力：（每頁可存一個厚度值和一個波形）

16種出廠設定值和48個用戶設定值，用戶設定值用戶都可選擇、編輯和另存為其它設定值

可使用多種單晶探頭：(標準延遲塊探頭、筆式延遲塊探頭和接觸式探頭)

自動尋找功能能自動定位測量點，并且選擇合適的顯示參數使被測波形在屏幕上顯示

多種顯示方式：（RF射頻波形、A掃描正/負檢波、B掃描和厚度值大數字）

可通過軟件與計算機進行數據交換，方便用戶打印檢測報告


應用領域：
通常用于航空，汽車，沖壓和精密加工行業



美國 DAKOTA 公司 A/B 掃描高精密超聲波測厚儀PVX 2.0 技術參數：

型號	PVX
測量范圍	界面波－回波模式：鋼1.27－25.4mm；塑料0.127mm 回波－回波模式：鋼1－12.7mm 脈沖波—回波接觸法：鋼1—254mm；塑料0.254mm 回波—回波接觸法：鋼2.54—76.2mm
探頭	單晶探頭（1～20MHz），LEMO 00接口
分辨率	0.01mm和0.001mm可選（可方便的進行公制和英制的轉換）
聲速范圍	1250m/s～9999m/s
測量模式	脈沖波－回波模式（用于一般厚度材料的缺陷和孔洞檢測） 界面波—回波模式（用于對多層材料進行測量） 回波－回波模式（用于薄材料和穿透涂層的測量）
報警功能	聲、光報警
顯示	帶背光LCD顯示，可視范圍62X45.7mm（240X160像素），大數字厚度值顯示（厚度值數字高度可達10mm）
外殼	擠壓鋁制外殼，底蓋為鎳板鍍鋁，防止碰傷，環保封裝
重量	382g（帶電池）
尺寸	63.5 W x 165 H x 31.5 D mm
工作溫度	-10～60°C
電源	150小時（3節5號堿性電池）100小時（3節5號鎳鎘電池）

常規可選探頭
探頭型號   頻率  測量范圍(鋼)     描述      說明
PT-402-5507  15MHz  0.152~25.4mm  晶片 ?6.35mm  標準延遲塊探頭(標配探頭)
PT-402-6507  20MHz  0.152~19.05mm  晶片 ?6.35mm  延遲塊探頭
PT-4903-2875  5MHz  0.508~76.2mm  晶片 ?3.18mm，防磨面 ?6.35mm  接觸式探頭
PT-4903-4875  10MHz  0.254~76.2mm  晶片 ?3.18mm，防磨面 ?6.35mm  接觸式探頭
PT-4023-2855  5MHz  0.508~152mm  晶片 ?6.35mm，防磨面 ?9.53mm  接觸式探頭
PT-4023-4855  10MHz  0.254~152mm  晶片 ?6.35mm，防磨面 ?9.53mm  接觸式探頭
PT-481-4507  10MHz  0.152~10.16mm  延遲塊前端 ?1.59mm  筆式探頭
