1.1. SE系列電磁流量計

產品簡介

SE進口橫河流量計儀表
流體流經磁場時，所產生的電動勢與流速成比例，因此儀表可以測量導電液體的流速。根據測量的流速，儀表可以計算瞬時流量、累計流量等。

詳細介紹

SE進口橫河流量計儀表

概述

測量原理：

流體流經磁場時，所產生的電動勢與流速成比例，因此儀表可以測量導電液體的流速。根據測量的流速，儀表可以計算瞬時流量、累計流量等。

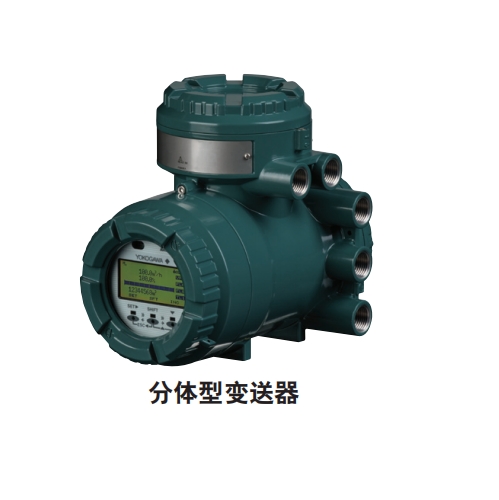

系統配置：本儀表包含傳感器和變送器。傳感器檢測流量，變送器放大、轉換和傳輸信號。從結構上來說，有傳感器和變送器為一體的一體型，還有兩者分開的分體型。在分體型中，用于流量信號的信號電纜和用于線圈勵磁的勵磁電纜附加在組成元件上。一體型儀表的傳感器部分和變送器部分分別簡單稱為傳感器和變送器。一體型儀表也稱為一體型流量計。對于分體型儀表的組件，也稱為分體型傳感器和分體型變送器。

SE進口橫河流量計儀表

傳感器的主要元件：

接液部件：襯里、電極、接地設備(接地環平板型)

注釋：接地設備用于從過程流體獲取參考電位，以便從過程流體測量電動勢。它們被固定在流路的上游和下游兩個位置。從用戶管道獲取參考電位時，無需接地設備。也請參閱“選型和安裝的注意事項”。
