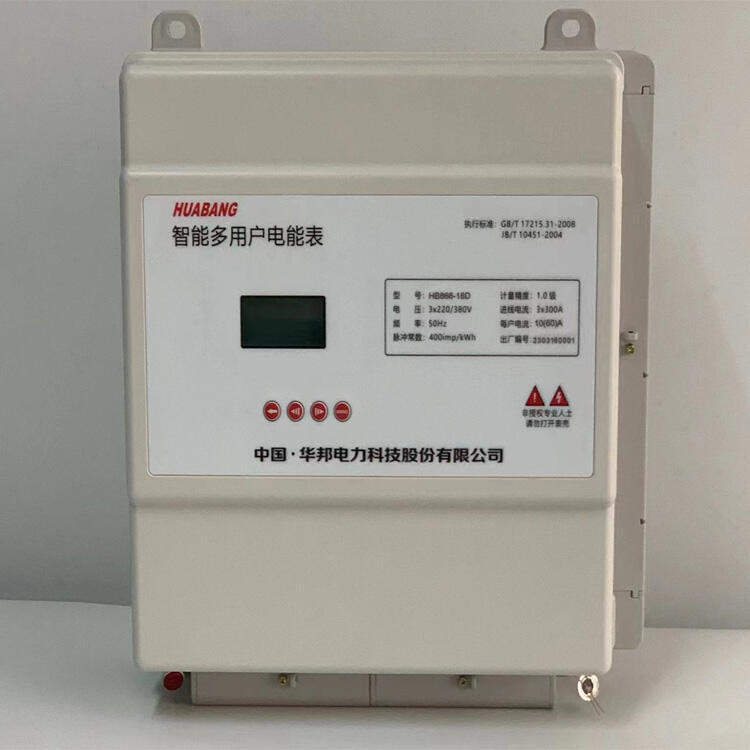

一、產品簡介

此款多用戶電能表是我公司自主研發的新型產品，它可以對36戶單相或12戶三相用戶單獨控制（或同一塊表上也可單相和三相混裝），是一種全電子式智能化多功能電能表，以單片微控器為核心，采用全模塊化結構，可以同時計量多個用戶的用電狀況，并獨立監控每個用戶的用電狀況，循環顯示每個用戶的累計用電量。能做到分戶檢測、集中安裝、集中管理，并從根本上杜絕了各種偷、漏電現象，減少諸多用電糾紛和用電事故。該表可計量正向有功電能，循環顯示各戶用電信息，安裝簡便，可通過RS485（支持國網645和Modbus-Rtu通訊協議）聯網實現計算機遠程抄表，可選遠程閥控（支持遠抄，遠控，遠程預付費），便于管理部門及時掌握和統計各月的用電信息。產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》標準。產品廣泛用于企事業單位、城鎮居民小區、學生公寓、舊樓電表改造，高層建筑等的用電計量。

該電能表集中安裝，具有體積小、抗電磁干擾、功耗低、使用壽命長、智能抄表等優點。

二、功能特點

1、多用戶電能表能準確計量精度高，并能計量正負兩個方向的有功電能，防止竊電。????2、循環顯示各戶的用電量，顯示清晰直觀。????3、表殼一次注塑成形，密封性好，絕緣性好。并采用專用接線端子，雙螺栓壓線，使用安全可靠。

4、根據用戶需要可以單相、三相組合人戶，單相最多計量控制36戶，三相最多計量控制12戶，接線簡單，操作方便。????5、整機功耗低(<6VA)，節能效果**。專用防潛動和看門狗電路，使工作更加可靠.????6、具有計算機遠程抄表功能。通訊電路設計穩定，能有效避免因雷擊等因素造成的信號干擾。

7、計量每個回路都采用獨立計量芯片計量精準互不干擾，性能優遠程市場共用計量芯片方案。????8、采用高精度電流互感器，工作時不發熱，電氣隔離效果好，超負荷能力強，使用壽命長。???三、技術參數

1、計量戶數：單相36戶、三相12戶、單三相混合 2、工作相電壓：AC150～250V

3、額定電壓：3x220/380V 4、標定電流：進線電流3*300A；每戶出線最大電流10（60）A 5、啟動電流：0.4％Ib 6、工作溫度：-20℃～+60℃ 7、精度等級：1.0級

8、顯示方式：液晶顯示

9、支持按鍵輪顯查詢和設置

10、支持電流/電壓/功率等電參數查詢查詢

11、脈沖常數：400imp/kWh（僅供參考，以實際出廠為準）

12、整機功耗：<6VA

13、數據保護斷電后數據保存：>10年

14、出線端導線截面積：≤30mm

15、同時支持國網645和modbus協議

15、外形尺寸

直接式：

1?～18戶：長349mm?x寬393mm?x厚128mm

19～36戶：長559mm?x寬393mm?x厚128mm
