日本Magnescale（原SONY）讀數頭PL101-RH
產品介紹:
磁柵尺信號讀寫頭PL101-N,PL101-R,PL101-RH,通過與MJ500,MJ600,MJ620相連接實現對位移的檢測并產生A/B相信號的反饋輸出。精度+/-10μm，分辨率1μm，響應速度6.4米/秒～56米/秒。配用磁尺：SL700,SL710,SL720,SL730.
連接示意圖：
日本Magnescale（原SONY）讀數頭PL101-RH
讀數頭特點:
1.非接觸檢測單元；
2.耐油、灰塵、振動、沖擊能力強；
3.直線位移檢測，與SL700磁尺配用時可產生模擬信號輸出；
4.當連接MJ500/600/620系列轉換器時可產生A/B相輸出信號；
5.有多種配置可供選擇，可選擇適合客戶應用的配置；
6.適用于貼片機，光碟機等；
7.耐油、耐振動、耐污染及耐久性；
8.結構簡單，易安裝，使用壽命長，與金屬相同的熱膨脹系數。
產品參數：
|
型號 |
PL101-N |
PL101-R |
PL101-RH |
|
|
防護等級 |
符合IP50 |
符合IP67（不包括接頭） |
||
|
原點讀取 |
無 |
有 |
||
|
解析度 |
1，2，5 or10μm（MJ620）,1μm（MJ600），2 or 10μm(MJ500) |
|||
|
精度（溫度為20?C時） |
±10μm（當與SL700型組合時） |
|||
|
與尺的間隙 |
0.35±0.1mm |
|||
|
水平面 |
±0.2mm |
|||
|
高度改變 |
間隔 |
±0.1度 |
||
|
偏移 |
±0.2度 |
|||
|
轉動 |
±0.2度 |
|||
|
供應電壓 |
DC 5V±5% |
|||
|
消耗功率 |
150mA（0.8W） |
|||
|
響應速度 |
6.4m/s |
|||
|
線長 |
300mm |
3000mm |
||
|
重量 |
60g |
150g |
||
|
工作溫度 |
0～+45℃ |
|||
|
存儲溫度 |
-20～+50℃ |
|||
|
符合標準 |
EMI:EN55011 Group 1 Class A EMS:EN50082-2 FCC Part 15 Subpart B Class A ICES-003 CLASS A之數位器材 |
|||
|
延長線（選項） |
CK-T12型(1米) CK-T13型（3米） CK-T14型（5米） CK-T15型（10米） 當使用延長線時最長可延長10米 |
|||

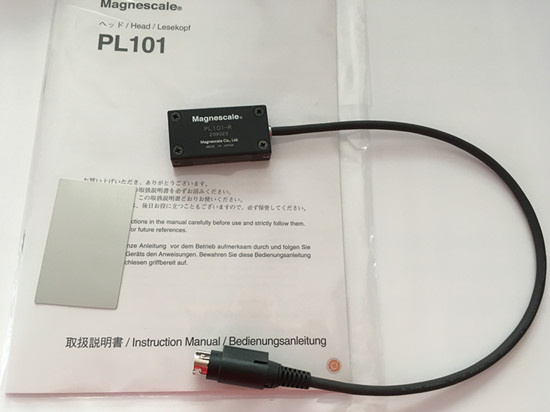

產品圖片：
產品尺寸：
