日本索尼Magnescale磁柵尺數顯表LH71-1
產品簡介：
磁柵數顯表LH71：LH71-1,LH71-2,LH71-3，分辨率隨連接傳感器變化，1,2,3 軸顯示。具有復位、預置、數據存儲、報警輸出、線性誤差補償等功能。公/英制轉換，絕對/相對位置檢測，預置位置功能，直徑顯示，角度顯示、弧度等分功能，切換功能，停電記憶，簡單計算。配合Magnescale磁柵尺，高度計使用。
11.車床功能（工具協調/添加功能）
日本索尼Magnescale磁柵尺數顯表LH71-1
技術參數：
|
型號 |
LH71-1 |
LH71-2 |
LH71-3 |
|
顯示規格 |
7位數與負號顯示，琥珀色 |
||
|
可接用的尺 |
直接連接：GB-ER,SJ300,SJ700A,PL20C 另需轉接器：DG-B |
||
|
顯示解析度 |
標準0.1μm、0.5μm、1μm、5μm、10μm、1秒、10秒、1分、10分 展開: 100μm、50μm、25μm、20μm、2μm、0.05μm與1度可以增加。 |
||
|
輸入解析度 |
量測單元輸入解析度或較高和直徑顯示（除了角度顯示之外） |
||
|
輸入信號 |
A/B/Z相位號（符合EIA-422） |
||
|
MIN輸入相差 |
100ns |
||
|
錯誤警告 |
未接尺/超速/超出MAX顯示值/斷電/保存資料錯誤 |
||
|
歸零 |
用按鍵可歸零 |
||
|
預設 |
可預設存3組數值。 |
||
|
原點偵測 |
可偵測原點，并重現基準點（需搭配具原點的尺） |
||
|
數據儲存 |
即使切斷電源，仍可記憶顯示數值及預設數值。 |
||
|
線性誤并補償 |
可在數顯器上作線性補償， 補正量：標準±600μm/m（至高可至±1000μm/m） |
||
|
區間誤差補償 |
使用具有原點的尺時，可在移動范圍內作3 2區間的分割，并作逐一補正 補正值：±600μm/m（LH70無此功能） |
||
|
縮放 |
縮放倍率:0.100000～9.999999（僅適LH71） |
||
|
可程式化 |
具可程式化功能（可達850個編程） 1. 手動按鍵輸入 2. 由實際機臺移動來導引輸入 3. 程式執行時可作鏡像編程 4. 具「任意角度分割」「簡易圓弧加工」「線孔」功能 |
||
|
角度顯示 |
搭配安裝在圓弧面上的鋼帶尺，在輸入直徑及解析度后可顯示角度。 |
||
|
休眠 |
超過一定時間不操作時，將自動關機（時間可設定） |
||
|
電源供應 |
DC 12V額定0.75A MAX.1A AC 100V±10% 當使用AC電源供應器PSC-22（僅適U.S）或PSC-23（適用歐洲和其他國家） |
||
|
耗電量 |
MAX 32VA連接在AC電源供應器上。 |
||
|
操作溫度范圍 |
0～40℃(無凝結) |
||
|
儲存溫度范圍 |
-20～+60℃(無凝結) |
||
|
重量 |
大約1.5公斤 |
||
把LH70/71設定為泛用及銑床模式時（在基本設定選項作設定）
|
型號 |
LH70-1 |
LH71-1 |
LH70-2 |
LH71-2 |
LH70-3 |
LH71-3 |
|
顯示軸數 |
1軸 |
2軸 |
3軸 |
|||
|
多基準面點 |
10 |
150 |
10 |
150 |
10 |
150 |
|
任意角度分割 |
---- |
在規定直徑的圓周上，顯示出等距的孔距座標 |
||||
|
簡易圓弧加工 |
---- |
顯示簡易圓弧加工的座標 |
||||
|
線孔 |
---- |
顯示在一直線上的等距孔位座標題LH70無此功能 |
||||
把LH70/71設定為車床模式時常在基本設定選項作設定
|
型號 |
LH70-3 |
LH71-3 |
|
顯示軸數 |
2軸顯示（2軸或3軸輸入） |
|
|
刀具補償 |
12 |
99 |
|
2軸數值加算 |
可將2軸作加減算（Z1+Z2） |
|
|
顯示鎖定 |
可固定顯示值，輸入刀具位置 |
|

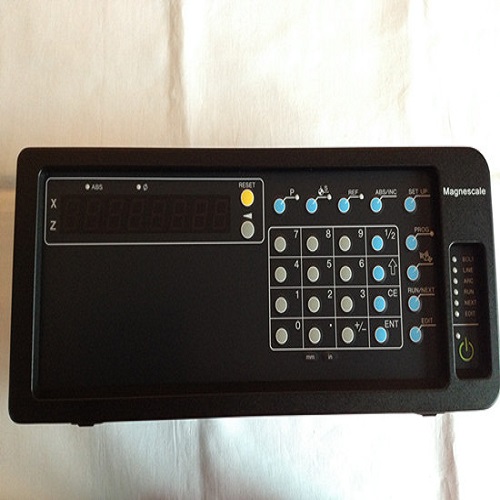

產品圖片：
