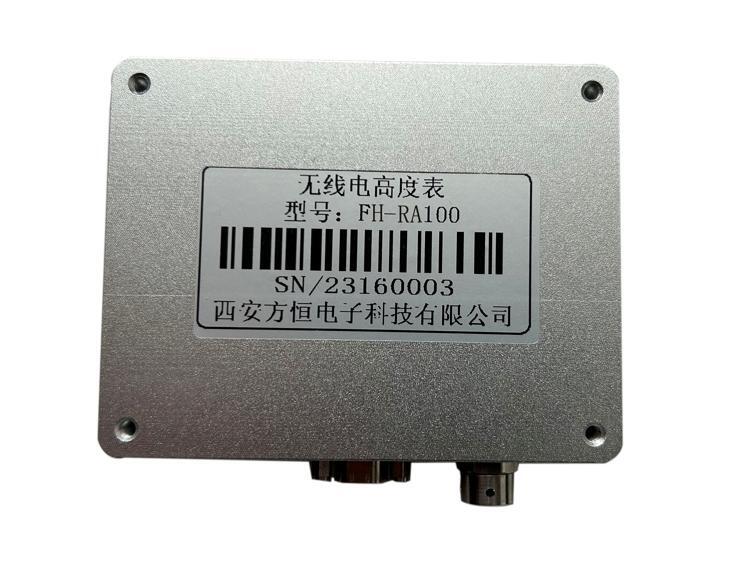

無線電高度表FH-RA100 雷達高度計FH-RA100 雷達高度表FH-RA100 無人機雷達高度計FH-RA100 100米無人機雷達高度計FH-RA100 100米無人機無線電高度表FH-RA100
1概述
無線電高度表/雷達高度表/雷達高度計可以連續精確測量載體對地面或海面的相對高度，可以廣泛應用于飛機著陸系統、直升機高度指示儀表、超低空飛行的地面genzong系統等方面。本無線電高度表中采用微波集成電路，使整個設備體積和重量很小，產品故障率低，MTBF大幅提高。同時表內增強對系統的自檢、設置、溫度補償等功能，大大增強了設備的實用性以及設備的可靠性和可維修性。
2主要技術指標
2.1主要機械指標
收發機尺寸：90mm×70mm×17mm
收發機質量：≤150g
天線形式：內置
2.2高度表主要電性能技術指標
工作體制：調頻連續波（FMCW）
工作頻率范圍：24000～24300 MHz
頻偏：300MHz
測高范圍：0.5～100m
測高精度（數字輸出）： 1-30m， ±0.3m
30-100m， ±0.5m
靈敏度：優于-117dB dBm
發射功率：≥ 60 mW
電源：直流 8-30V
功耗：≤2.5W
輸出特性：數字輸出RS422,RS422,RS485；或按用戶要求
數據刷新頻率：20Hz。
2.3天線主要技術指標
增益：≥5dBi
線性工作頻率范圍：24000～24300 MHz
波瓣寬度：E面和H面均≥30°；
駐波系數：24000 ～ 24300 VSWR≤1.8
天線隔離度：隔離度≥50dB
2.4環境條件
存儲溫度：－40℃～＋70℃
工作溫度：－20℃～＋60℃
振動條件：滿足技術協議要求
濕熱條件：滿足技術協議要求
2.5可靠性指標
產品壽命：儲存期10年
MTBF：大于4000小時
MTTR：小于30分鐘
|
產品型號 |
FH-RA100 |
FH-RA800 |
FH-RA1200 |
FH-RA1500 |
|
工作原理 |
調頻連續波 |
調頻連續波 |
調頻連續波 |
調頻連續波 |
|
量程 |
1～100m |
1～500～800m |
1～1200（可定制1500m以上 ） |
2～1500m |
|
精度 |
0.3-0.5m |
0.3-0.5m |
0.5 |
±0.3±0.03H |
|
頻率范圍 |
24GHz |
24GHZ |
4.3GHz |
4.3GHz |
|
更新率 |
20Hz |
20 Hz |
10Hz |
10Hz |
|
接口 |
RS232,RS485,RS422 |
RS232,RS485,RS422 |
RS232、RS422 |
RS232、RS422 |
|
尺寸(mm) |
90×70 ×17 |
110×68×32 |
222×146 ×50 |
116×85×42 |
|
供電電源 |
8-28V DC |
9-30V DC |
9-30V DC |
12～32V DC |
|
工作溫度 |
-40°C ～ +60°C |
-40°C ～ +60°C |
-40°C ～ +60°C |
-40°C ～ +60°C |
|
貯存溫度 |
-55°C ～ 65°C |
-55°C ～ +65°C |
-55°C ～ +65°C |
-55°C ～ +65°C |
|
重量 |
＜150g |
＜350g |
＜1000g |
＜1500g |
|
功耗 |
3W |
8W |
8W |
5W |
|
使用領域 |
小型無人機，飛艇等飛行設備。 |
無人機、直升機，靶機。 |
小型飛機，直升機，靶機，中型飛機。 |
無人機、直升機，靶機，中型飛機。 |
