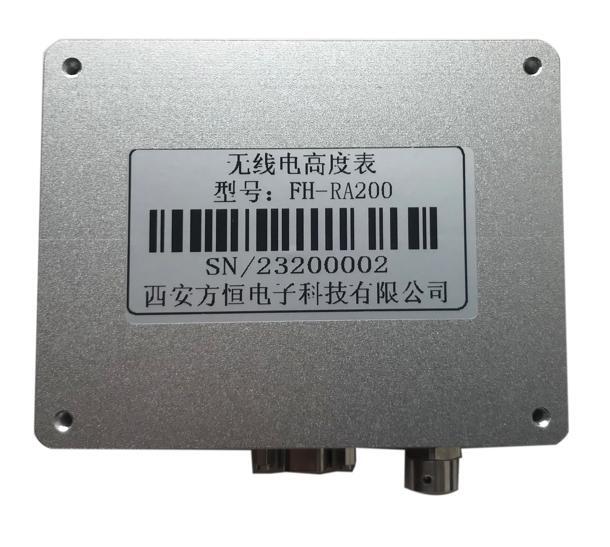

無線電高度表FH-RA200 雷達高度計FH-RA200 雷達高度表FH-RA200 200米無人機雷達高度計FH-RA200 200米無人機無線電高度表FH-RA200
1概述
無線電高度表/雷達高度表/雷達高度計可以連續**測量載體對地面或海面的相對高度，可以廣泛應用于飛機著陸系統、直升機高度指示儀表、超低空飛行的地面genzong系統等方面。本無線電高度表中采用微波集成電路，使整個設備體積和重量很小，產品故障率低， MTBF大幅提高。同時表內增強對系統的自檢、設置、溫度補償等功能，大大增強了設備的實用性以及設備的可靠性和可維修性。
2主要技術指標
2.1主要機械指標
a.收發機尺寸：90mm×70mm×17mm
b.收發機質量：≤150g
c.天線形式：內置
d.產品外殼材質：鋁合金
2.2高度表主要電性能技術指標
a.工作體制： 調頻連續波（FMCW）
b.工作頻率范圍： 24000 ～ 24300 MHz
c.頻偏： 300MHz
d.測高范圍： 0.5～200m
a.測高精度（數字輸出）： 1-30m， ±0.3m
30-200m， ±0.5m
b.最大靈敏度： 優于-110dB dBm
c.發射功率： ≥ 15 mW
d.電源： 直流 8-30V
e.功耗： ≤2.5W
f.輸出特性： 數字輸出RS485；或按用戶要求
g.數據刷新頻率： 20Hz
2.3天線主要技術指標
a.增益： ≥5dBi
b.線性工作頻率范圍： 24000 ～ 24300 MHz
c.波瓣寬度： E面和H面均≥30°；
d.駐波系數： 24000 ～ 24300 VSWR≤1.8
e.天線隔離度： 隔離度≥50dB
2.4環境條件
a.存儲溫度： －40℃～＋70℃
b.工作溫度： －40℃～＋60℃
2.5可靠性指標
a.產品壽命：儲存期10年
b.MTBF：大于4000小時
c.MTTR：小于30分鐘
|
產品型號 |
FH-RA100 |
FH-RA800 |
FH-RA1200 |
FH-RA1500 |
|
工作原理 |
調頻連續波 |
調頻連續波 |
調頻連續波 |
調頻連續波 |
|
量程 |
1～100m |
1～500～800m |
1～1200（可定制1500m以上 ） |
2～1500m |
|
精度 |
0.3-0.5m |
0.3-0.5m |
0.5 |
±0.3±0.03H |
|
頻率范圍 |
24GHz |
24GHZ |
4.3GHz |
4.3GHz |
|
更新率 |
20Hz |
20 Hz |
10Hz |
10Hz |
|
接口 |
RS232,RS485,RS422 |
RS232,RS485,RS422 |
RS232、RS422 |
RS232、RS422 |
|
尺寸(mm) |
90×70 ×17 |
110×68×32 |
222×146 ×50 |
116×85×42 |
|
供電電源 |
8-28V DC |
9-30V DC |
9-30V DC |
12～32V DC |
|
工作溫度 |
-40°C ～ +60°C |
-40°C ～ +60°C |
-40°C ～ +60°C |
-40°C ～ +60°C |
|
貯存溫度 |
-55°C ～ 65°C |
-55°C ～ +65°C |
-55°C ～ +65°C |
-55°C ～ +65°C |
|
重量 |
＜150g |
＜350g |
＜1000g |
＜1500g |
|
功耗 |
3W |
8W |
8W |
5W |
|
使用領域 |
小型無人機，飛艇等飛行設備。 |
無人機、直升機，靶機。 |
小型飛機，直升機，靶機，中型飛機。 |
無人機、直升機，靶機，中型飛機。 |
