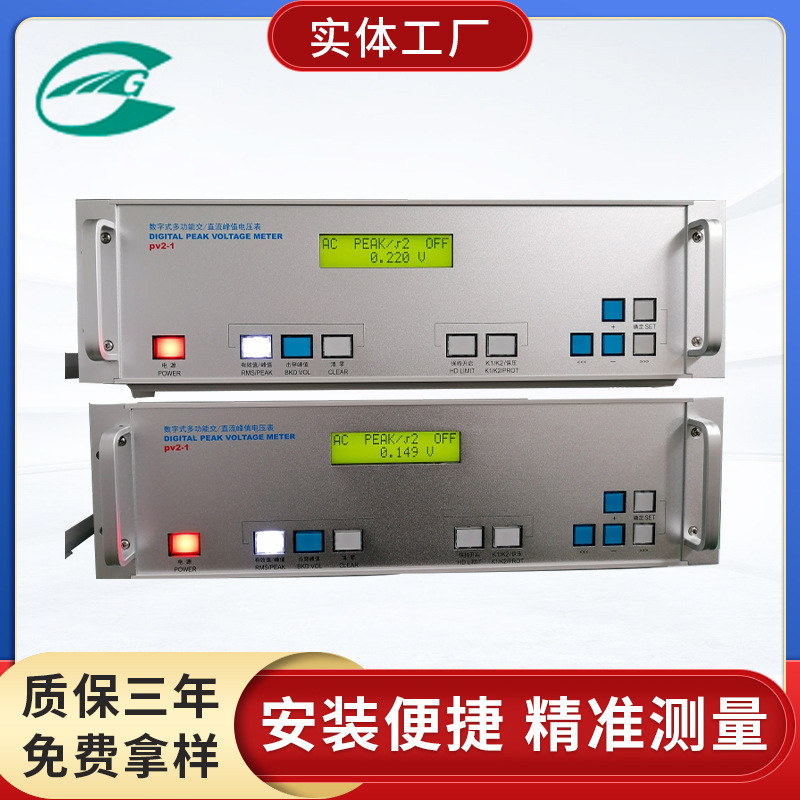

PV2-1數字多功能交/直流峰值電壓表采用標準19寸插箱式和緊湊型材箱兩種結構設計，具有交直流自動分辨、信號測量、擊穿峰值保持、高壓越線快速保護等多種功能，準確度為0.2/0.5級。其外形圖如下；

本儀器采用DSP運算內核和數字量信號處理技術，通過實時信號波形分析，幅頻計算，能準確的判斷出擊穿點，保持擊穿時刻的電壓值，并立即保護，同時繼電器開關提供給用戶一個控制信號并伴隨聲音報警系統。在設計方面采用了先進的抗EMC設計，使本產品在各種高電場、磁場環境中長期可靠工作，在國內外同類產品中技術領先。并具備雙語顯示界面。中文模式下的操作界面直觀易懂，簡潔明了。用戶在沒有說明書的情況下就可輕易上手操作。在英文模式下的操作字符提示更界面如下

表1：液晶顯示提示符說明（在英文模式下）

使用步驟：

1：開機前先將分壓器信號電纜線插到儀器后面板信號輸入匹配接口。注意信號的地電位和機殼鏈接，應與大地可靠連接。

2：接通電源后，開機按下’電源POWER’按鍵，儀器開始工作，并處于測量狀態。此時輸入端沒有加信號儀表顯示面板可能有一定的數值，此值是電場中的干擾值可以不用理會，一旦輸入端加上大于1V的信號后即進入正常測量模式。

3：開機后峰值表會自動識別輸入信號的類型（伐值電壓不建議低于2V），默認狀態是交流模式。如果輸入信號為交流信號，默認為峰值/√2測量狀態，按下【有效值/峰值】白燈后，此時如果連續按下此此鍵可在峰值（PEAK/√2）、有效值（RMS）、真峰值（PEAK）三種測量功能間循環切換，如果輸入信號為直流信號，則為直流峰值(PEAK)和平均值（AVR）間切換測量。這里特別注意輸入信號的測量范圍建議用戶選擇在儀表輸入范圍的20%到80%之內，過小或過大都不利于儀表的正常工作。并且可能超出測量精度。

4：按下【K1/K2/保壓】鍵，結合【<】左移、【>】右移、【+】增加、【-】減少，這4個按鍵設置交流直流分壓器風壓比及高壓保護限值設定，K1為交流分壓比，K2為直流分壓比，OVER VOLTAGE SET為需要設置的高壓保護動作的電壓值（過壓保護模式為一直開啟模式），設置完后按下【確認】鍵表示設置完成，儀器將自動保存設定分壓比

設置過壓保護限值為某個電壓值后，當峰值表測量的高壓電壓超過此設定值，則峰值表過壓保護繼電器常開端子變為常閉，提供給用戶用來進行相關的退壓或者保壓等動作所需的觸發信號，用戶使用此端口時應注意此繼電端口容量不大，只能作為觸發信號使用。

5、[保持開啟]鍵。循環按下此鍵光標<>在ON或OFF上切換代表設定擊穿時刻峰值保持的開啟和關閉，按下確認鍵設定輸入。進入開啟后，需要輸入擊穿保持功能的開啟范圍，如：設定10KV后，則峰值表在測量高于電壓峰值高于10KV后，如有擊穿，設備才開啟擊穿保持功能，如果低于設定值發生擊穿則不予保持。設定范圍為0到9999.99KV，出廠前都設置為20KV，用戶可根據實際使用情況設定，以免因高壓信號的不穩定或變壓器的輸出突變而誤認為試品擊穿

6：當在測量狀態時，如有試品擊穿，儀器立即報警，并將擊穿時刻電壓峰值定格顯示，如下圖，擊穿電壓為XX.XXKV被準確的保持彼岸顯示出來。此值可隨時查看，并將保存到下次擊穿時刻被新擊穿值自動覆蓋，每次只顯示當前擊穿峰值。關機后自動清除。

  當前測量了狀態如果為峰值PERK或者有效值RMS，則擊穿保持的值也與其狀態一直。

7:擊穿值復現。當發生高壓擊穿后，峰值表自動記錄最后一次擊穿的測量值并在屏幕上顯示，當用戶切換到測量狀態后，在任何一種狀態下，按下[擊穿值]按鍵，即可調出上一次擊穿保持的測量值。

8：繼保功能。包含兩套繼保接口；擊穿保持繼保接口和過壓保護繼保接口。

a)      當有擊穿發生時，繼保接口常開將變為常閉，持續時間3秒種后恢復。伴隨警報聲。此接口容量最大為250V/0.1A，可以外接大功率繼電器控制高壓變壓器電源在有高壓擊穿時刻快速分壓斷電，以保護高壓設備。

b)      當測量的高壓值超過所設定的高壓保護動作電壓值時，過壓保護繼電器輸出接口常開將變為常閉，直到高壓跌落至設定值的95%以下，報警繼電器恢復。此功能可由用戶靈活應用，既可實現保壓，也可實現穩壓，使用時輸入過壓限值異地昂要高于擊穿峰值設置限值。

注意：儀器提供的繼保接口都是信號繼電器接口，最大容量為250V/0.1A，在使用時切莫超過容量，使用使用時一定要配合外部大概哦功率繼電器使用，此繼保繼電器只作為信號觸點功能使用。

9、在測量個狀態中，任何按鍵功能都可以隨時調出使用，不影響儀器測量的正常工作。

10、交流畸變率/直流紋波系數測量。此功能自由在另外一型號XXX材具備。

表2 FV-1型基本電氣參數

注意事項：

1：輸入信號不能超出規定測量范圍，（AC 0-700V,DC 0-1000V）.

2：輸入信號范圍落在輸入量程的30%-80%之內，過小或過大都不利于儀器測量

2:繼保輸出接口施加電流、電壓不能超過規定范圍（小于250V/1A）

3：避免用力的按壓按鍵

4：儀器屬于高精度測量設備，請妥善保管及使用，如有故障請返廠維修，切莫私自拆箱維修。
