基本參數(標準型)

X向量程：100mm

X軸分辨率：0.2μm

X軸指示精度：±（3+0.02L)μm

Z1向量程：25mm

Z1軸分辨率：0.05μm

Z1指示精度：±（2.5+|0.15H|)μm

Z軸高度：320mm   立柱行程

直線度：1μm/50mm

水平精度：±（1.2+0.02L)μm

垂直精度：±（1.5+|0.03H|)μm

驅動方式：X軸  Z軸 均為電動

檢測方法： X軸 高精度光柵傳感器 0.2μm

          Z1軸 高精度光柵傳感器 0.05μm

驅動速度： X軸 Z軸（立柱）  4檔，可自定義速度

測量速度：X軸: 0.1,0.2,0.5,1mm/s ,自定義

產品特點

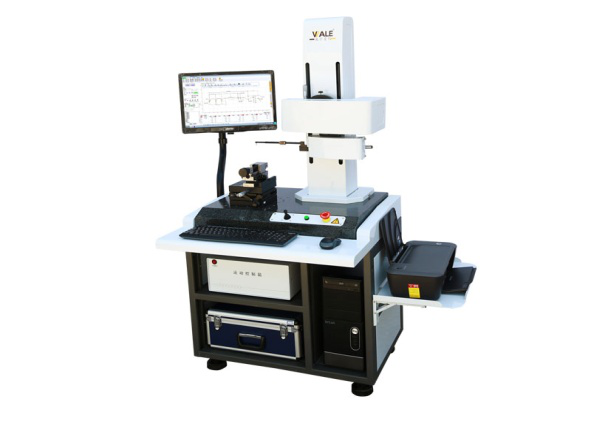

★ 高精度小臺式輪廓測量儀。

★ Z1軸采用高精度數字式線性傳感器，測量范圍大、精度高、穩定。

★ 采用高速并行數據采集單元，硬件觸發、硬件高速采樣，無延時。足夠密集的數據源及穩定的數據源，為后期的數據處理、計算提供最有力的保障。

★ 大量程設計，杠桿比僅為1：2.2，最大限度保持了傳感器的原有精度。

★ Z軸傳感器整體結構無任何彈性元件，從而保證無論測針處于均任何位置測力是衡定的。

★ 軟件自主研發，標注、操作方式與CAD一致，軟件功能強大，有自動抬起、自動回退及捕捉功能。

★ 對測針進行補償。

★ 擬合數據自動保存，便于多次標注
