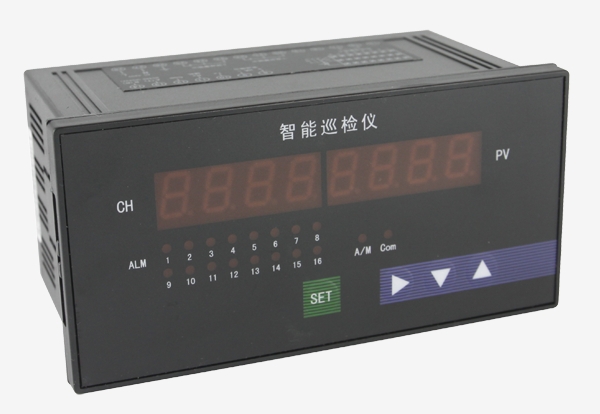

8路溫度巡檢控制儀/變送儀

新型智能巡檢儀實現了目前市場上常見的巡檢儀技術上的**提升，它解決了過去的巡檢速度慢、通道間相互串擾、穩定性差、分別報警盒安裝不便、無國際標準的MODBUS通訊協議等諸多缺點，是目前*先進、功能*完善的巡檢儀產品。

性能描述

l         更高的采樣速度，高達100ms/次

l         更高的抗干擾能力，EMC≥1500V

l         更高的測量準確度，長期保證0.2%

l         更低的溫度漂移，≤50ppm

l         更低的變送輸出紋波，≤50mV p-p

l         更高效的、高可靠的開關電源

l         SMT 表貼工藝

功能說明

l         智能萬用信號輸入方式

l         每一通道可獨立設置輸入信號種類和量程

l         每一通道可獨立設置上下限報警值

l         數字化的校準方式

l         冷端溫度及熱電阻引線電阻自動補償

l         隔離的變送輸出方式，輸出量程可設置

l         采用標準MODBUS  RTU通訊協議

l        主要技術指標：

1、顯示范圍：-1999～9999，小數點位置可設置。

2、測量及變送輸出準確度：±0.2%FS±1字；±0.1%FS±1字（需特殊訂制）。

3、輸入信號：(可混合輸入)

熱 電偶: K、E、S、B、J、T、R、N；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。

熱 電阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤50Ω。

直流電壓：0～20mV、0～75mV、0～200mV、0～5V、1～5V；0～10V（訂貨時需，與其他信號不兼容）。

直流電流：0～10mA、4～20mA 。

線性電阻：0～400Ω（遠傳壓力表）。

*大16通道點數可選（可屏蔽2～16通道中的任一個通道）；各通道可以設置（通過軟件和硬件跳線相結合的方式完成）輸入信號類型；可分別設置量程范圍和小數點位數。

4、模擬輸入阻抗：電流信號Ri=100Ω；電壓信號Ri=500KΩ。

5、模擬輸出：

電流信號：4～20mA輸出時Ro≤550Ω；0～10mA輸出時Ro≤1.1KΩ。

電壓信號：要求外接儀表的輸入阻抗Ri≥250KΩ，否則不保證連接外部儀表后的輸出準確度及線性度。

可以選擇各通道測量值的平均值、*大值或*小值變送輸出方式；也可以任一通道進行變送輸出；

 但所有輸出方式的變送范圍必須相同。

6、巡檢方式：

手動和自動兩種巡檢方式，也可定點顯示，可通過按鍵切換選擇。手動巡檢時可通過按鍵查看各通道測量值，2分鐘無按鍵操作返回到自動狀態；自動巡檢時根據設定的時間間隔顯示各通道測量值，間隔時間可設置。

7、報警方式：多種報警方式可以供用戶選擇。

a、各通道統一設置報警值、共用繼電器輸出；

b、各通道分別設置報警值、共用繼電器輸出；

c、各通道分別設置報警值、獨立繼電器輸出（本方式需另配報警控制盒）；

 d、各通道獨立雙色指示燈報警，紅色亮表示上限報警，綠色亮表示下限報警；

8、通訊方式：RS232或RS485方式可選，采用MODBUS標準通訊協議，通用性強，可靠性高。

9、使用環境：環境溫度：-10～55℃，環境濕度：10～90%RH。

10、耐壓強度: 輸入/輸出/電源/通訊 ≥1000V.AC 1分鐘。

11、絕緣阻抗: 輸入/輸出/電源/通訊 ≥100MΩ。

12、電    源：開關電源：交流：85～265V，頻率： 50Hz±2Hz；（推薦使用）

線性電源：交流：220V±10V，頻率： 50Hz±2Hz；（變壓器電源，不推薦使用）

直流電源：DC 24V （適用范圍16V-28V）

13、 功    耗：<4W。
