天津瑞利光電科技有限公司優勢經銷美國TEXAS INSTRUMENTS正交調制器TRF3705

產品介紹

高線性度：–輸出IP3：1850 MHz時30 dBm

低輸出本底噪聲：–160 dBm/Hz

信道功率為–10 dBm時的78 dBc單載波WCDMA ACPR

未經調整的載波抑制：–40 dBm

未經調整的邊帶抑制：–45 dBc

單電源：3.3 V操作

1位增益步進控制

快速上電/掉電

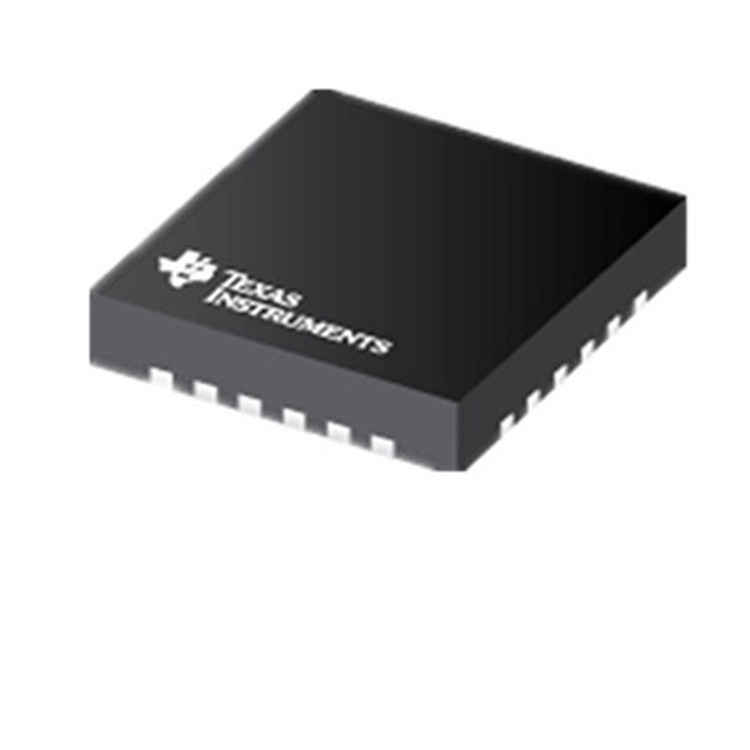

TRF3705是低噪聲直接正交調制器，能夠將復雜的調制信號從基帶或IF直接轉換到RF。 TRF3705是一款高性能，超線性器件，非常適合上變頻至4 GHz的300 MHz RF頻率（注意：300 MHz的性能需要適當的匹配網絡）。調制器實現為雙平衡混頻器。RF輸出模塊包括一個差分單端轉換器，該轉換器能夠驅動單端50Ω負載。TRF3705需要0.25V共模電壓才能實現線性性能。TRF3705還提供一個快速掉電引腳，可用于減少TDD應用中的功耗。TRF3705采用RGE-24 VQFN封裝。

產品參數

頻率（min.）：300 MHz

頻率（max.）：4000 MHz

I/Q輸入共模電壓：Typ .0.25

PLL/VCO：No

P1dB（典型值）：13 dBm

輸出IP3（Typ）：30 dBm

本底噪聲（典型值）：-160 dBm/Hz

未經調整的載波抑制（Typ）：-45 dBm

未經調整的邊帶抑制（Typ）：-45 dBc

電源：3.3 V
