天津瑞利光電科技有限公司優勢經銷德國Cyber Technologies厚度測量儀CT 350T

產品型號：CT 350T

關鍵字：Cyber Technologies厚度測量儀CT 350T

關鍵字描述：運動系統使用快速，準確的磁性直線電機。通過以4 kHz的數據速率觸發彩色白光傳感器，可以將檢查時間更小化。

產品介紹：

快速準確的雙面掃描系統

測量速度：2 kHz / 4 kHz / 20 kHz

在x和y方向上移動300 mm（200 mm），橫向分辨率為50 nm，電動z軸分辨率為20 nm

2D輪廓，3D地形圖和3D厚度圖

掃描范圍大

x，y，z分辨率，行程為max.300 mm（200 mm）

零件厚度max.80 mm

彩色白光傳感器

高分辨率離軸相機

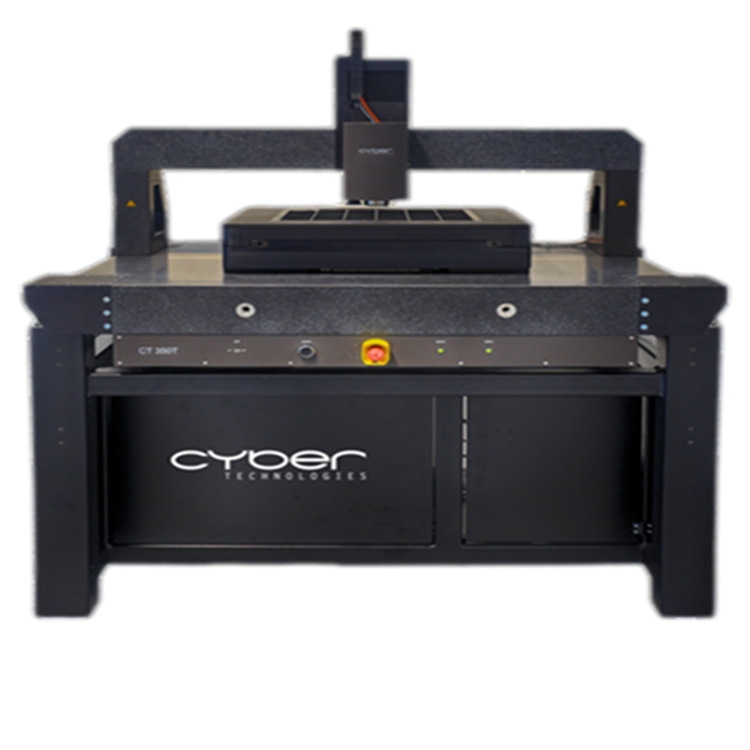

CT 350T是一款非接觸式雙面光學輪廓儀，具有300毫米x，y掃描臺。頂部和底部傳感器安裝在行程為100 mm的高精度Z軸上。雙面自動對焦功能甚至可以測量嚴重彎曲或彎曲的零件。兩個傳感器均收集與x，y編碼器信號同步的高度數據，并軸向對齊以確保精確的差分厚度測量。該軟件同時從頂部和底部表面生成2D輪廓和3D貼圖，并計算相應的總厚度輪廓或貼圖。

運動系統使用快速，準確的磁性直線電機。通過以4 kHz的數據速率觸發彩色白光傳感器，可以將檢查時間更小化。通過在平臺孔上安裝轉接板，該系統可以用作標準光學表面輪廓儀，使CT 350T成為功能廣泛的表面和厚度測量系統。該系統也有較小的版本，如CT 250T，具有200 mm的行程，非常適合8英寸晶圓或基板和太陽能晶圓。

參數：

集成系統控制器：包括運動控制，傳感器控制器（4 kHz），電源，工作站的USB接口

工作站電腦：查詢當前規格，22英寸寬屏顯示器

連接方式：以太網，DVD驅動器，USB（正面和背面），并行端口，鍵盤，鼠標，DVI和模擬視頻輸出

電源要求：100-240 V AC，50-60 Hz，2.0 A（240 V），5 A（100 V）

測量表面尺寸：300 x 300 [mm]（12 x 12 [in]）

線性編碼器分辨率

X，Y：50 nm（2μin）

Z：5 nm（0.2 μin）

橫向分辨率：1微米（載物臺分辨率：50 nm）

X和Y的行程限制（電動）：350 x 300 [mm]（13.8 x 12 [in]）

Z行程限制（電動）：100 mm (4 in)

平臺上的負載：max.10 kg

可用的傳感器：共焦白光傳感器

工作溫度：18°-20°C（64°F – 68°F）

尺寸（長X寬X高）：1290 x 1082 x 1425 [mm]（約43 x 51 x 56 [in]）

重量：650 kg (1.433 lbs)
