LZT-S系列塑管浮子流量計使用說明書
概述
LZT-S系列塑管浮子流量計具有結構簡單、重量輕、耐腐蝕、不易破碎、無毒無味、使用方便等特點。主要用于化工、輕工、醫藥、食品、環保等部門中，用來測量液體的單相非脈動流的流量。
結構、外形圖

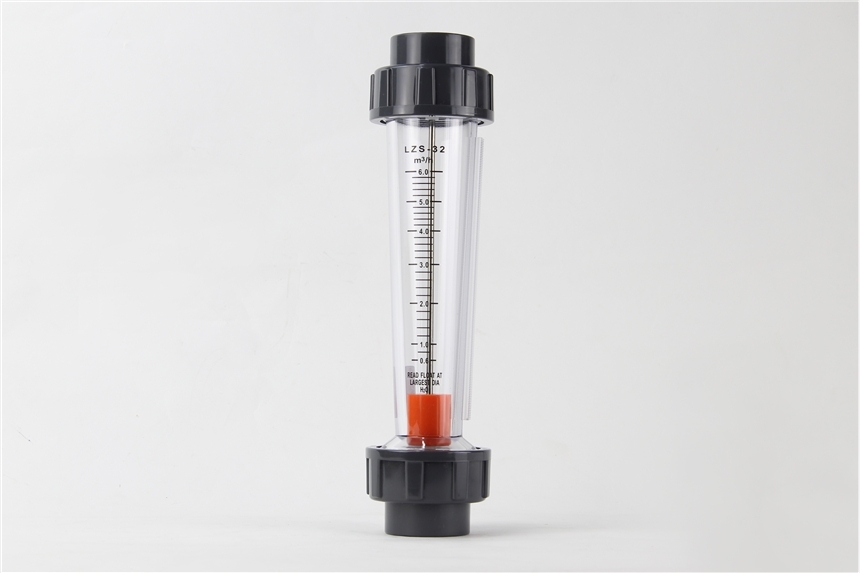

流量計結構：主要有小端向下，大端向上垂直安裝的透明塑料錐管和錐管內可上下移動的浮子，與螺母、接管、導桿、止檔等構成。
外形如圖：主要分短管型、長管型。根據連接方法又分插接管連接、螺紋連接和法蘭連接。
零件名稱及材料
|
序號 |
名稱 |
材料 |
|
1 |
接管 |
UPVC |
|
2 |
螺帽 |
ABS |
|
3 |
“O型密封圈” |
丁晴橡膠 |
|
4 |
下止檔 |
ABS |
|
5 |
浮子 |
ABS包襯 |
|
6 |
錐管 |
AS |
|
7 |
上止檔 |
ABS |
|
8 |
導桿 |
304/316 |
注: 1.常規型接頭為ABS工程塑料沉插連接,也可用
PVC沉插或ABS內螺紋連接.
2.導桿在特殊情況下可選用F46包襯304不銹鋼。
3. “O”型圈也可選用氟橡膠等。
安裝尺寸
|
通徑 mm |
長管尺寸 |
短管尺寸 |
法蘭連接尺寸 （PN1.0注塑法蘭） |
|||||||
|
L |
d |
L |
d |
L |
D |
D×n |
||||
|
|
沉插 |
螺紋 |
沉插 |
螺紋 |
長管 |
短管 |
65 |
14×4 |
||
|
15 |
280 |
￠20 |
G1/2″ |
200 |
￠20 |
G1/2″ |
320 |
240 |
75 |
14×4 |
|
25 |
380 |
￠32 |
G3/4″ |
226 |
￠32 |
G3/4″ |
432 |
278 |
85 |
14×4 |
|
32 |
|
|
G1/2″ |
288 |
￠40 |
G1″ |
|
351 |
100 |
18×4 |
|
40 |
417 |
￠50 |
G1-1/4″ |
|
|
|
489 |
|
110 |
18×4 |
|
50 |
435 |
￠63 |
G1-1/2″ |
341 |
￠63 |
G1-1/2″ |
519 |
435 |
125 |
18×4 |
|
65 |
|
|
|
430 |
￠75 |
G2″ |
|
522 |
145 |
18×4 |
|
80 |
|
|
|
|
|
|
540 |
160 |
18×8 |
|
|
100 |
|
|
|
|
|
|
555 |
180 |
18×8 |
|
|
125 |
|
|
|
|
|
|
555 |
210 |
22×8 |
|
|
150 |
|
|
|
|
|
|
555 |
240 |
22×4 |
|
規格型號
|
型號 |
測量范圍 |
介質 |
備注 |
|
LZT-15S (長管) |
6-60L/h |
水 |
不帶 導桿 |
|
10-100L/h |
|||
|
16-160L/h |
|||
|
25-250L/h |
|||
|
40-400L/h |
|||
|
60-600L/h |
|||
|
LZT-25S (長管) |
60-600L/h |
||
|
100-1000L/h |
|||
|
160-1600L/h |
|||
|
250-2500L/h |
|||
|
300-3000L/h |
|||
|
LZT-40S (長管) |
0.4-4m3/h |
||
|
0.6-6m3/h |
|||
|
1-10m3/h |
|||
|
LZT-50S (長管) |
0.4-4m3/h |
||
|
0.6-6m3/h |
|||
|
1-10m3/h |
|||
|
1.6-16m3/h
|
帶導 桿 |
||
|
LZT-100S LZT-125S LZT-150S |
8-50m3/h |
法蘭 連接 帶導 桿 |
|
|
12-60m3/h |
|||
|
14-90m3/h |
|||
|
18-120m3/h |
|||
|
18-150m3/h |
|||
|
22-180m3/h |
|||
|
25-200m3/h |
|||
|
型號 |
測量范圍 |
介質 |
備注 |
|
LZT-15S (短管) |
6-60L/h |
水 |
帶 導 桿 |
|
10-100L/h |
|||
|
16-160L/h |
|||
|
25-250L/h |
|||
|
40-400L/h |
|||
|
60-600L/h |
|||
|
100-1000L/h |
|||
|
LZT-25S (短管) |
100-1000L/h |
||
|
160-1600L/h |
|||
|
250-2500L/h |
|||
|
300-3000L/h |
|||
|
LZT-32S (短管) |
0.4-4m3/h |
||
|
0.6-6m3/h |
|||
|
1-10m3/h |
|||
|
LZT-50S (短管) |
1-10m3/h |
||
|
1.6-16m3/h |
|||
|
LZT-65S (短管) |
5-25m3/h |
||
|
8-40m3/h |
|||
|
12-60m3/h |
|||
|
LZT-80S |
5-25m3/h |
法蘭 連接 帶導 桿 |
|
|
8-40m3/h |
|||
|
12-60m3/h |
|||
|
注：1.以上為常規流量，也做特殊流量。 2.流量計準確度等級4級，耐壓≤0.6Mpa,使用介質為水或濃度為30%以下稀酸或稀堿，溫度一般為0℃～40℃，短時間可用至65℃。 |
|||
安裝及注意事項
（1） 安裝前，應把流量計出口接管拆開取出儀表內的泡沫或塑料管支撐物，再重新把接管安裝 上去，注意在重新安裝時應把“O”型密封圈裝在接管凹槽內。
（2） 流量計的接口可用配套的塑料管（ABS或PVC），用專用膠水粘合連接。也可以先與塑料法蘭連接，再問金屬法蘭連接。
（3） 流量計必須垂直安裝（流量計中心與鉛垂線的夾角不超過5°）安裝高度應便于對浮子讀數，讀數時視線應與浮子讀數位置水平。
（4） 流量計的上下游進出口的直管段應≥5倍儀表公稱通徑。
（5） 如被測流體含有較大顆粒的雜質或贓物，應在流量計上游安裝過濾器。
（6） 如被測液體是脈動流，造成浮子波動不能正常測量時，流量計上游應設置適當尺寸的緩沖器和定值器。
（7） 盡量使用流量計的zui佳流量段測試流量（zui佳流量段一般是指zui大流量的40%～70%）。
