德國PRUFTECHNIK普盧福 本安型激光對中系統 防爆區域對中工具 ROTALIGN touch EX



為爆炸性環境提供強大的對中功能

通過 ATEX/IECEx 1 區認證，包括堅固耐用的 IP68 平板電腦設備



單激光技術 sensALIGN 5 具有掃描和經過模式，適用于非耦合軸



同步水平和垂直實時移動 + 移動模擬器



熱膨脹和目標



長節聯軸器和帶有旋轉臂支架的萬向軸現場對中



軟腳向導診斷軟腳問題



6 機組對中



通過 vertiSWEEP 連續測量模式進行高級垂直機器對中



ALIGNMENT RELIABILITY CENTER 4.0 PC軟件，包括自動激活和PDF報告



通過集成 Wi-Fi、藍牙和攝像頭進行移動連接





用于爆炸性（EX/ATEX）區域的高級激光對中系統

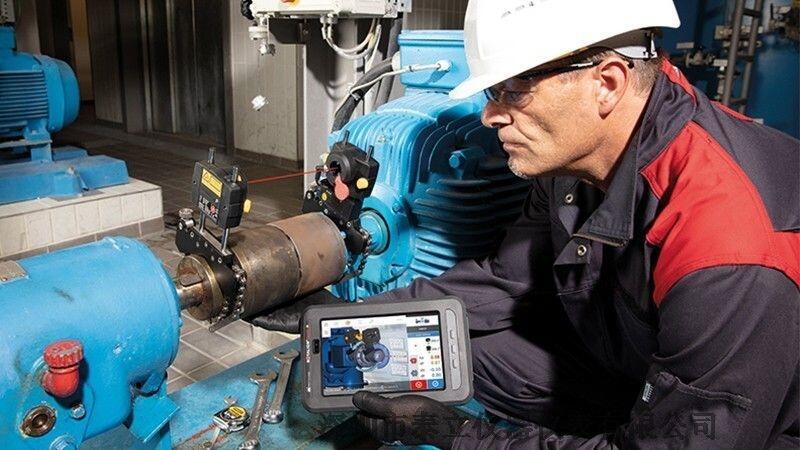

ROTALIGN touch EX 經過 ATEX/IECEX 1 區認證，證明了普盧福作為激光軸對中領域的實力。ROTALIGN touch EX 具有普盧福獨有的易用對中功能。

包括：



連續掃描模式

用于水平與垂直方向上同步實時機器校正的實時移動功能

vertiSWEEP 可測量只有一個軸需要旋轉的垂直機器

萬向軸旋轉臂支架允許在不拆下軸的情況下進行測量

軟腳向導診斷軟腳問題

移動模擬器允許操作人員在移動機器之前模擬墊片值和水平校正

通過完全移動連接訪問所需的關鍵數據。ROTALIGN touch EX 平板電腦支持 Wi-Fi，配備藍牙，集成攝像頭和 RFID 讀取器，可自動識別機器并實現資產數據的無差錯雙向傳輸。平板電腦與 ALIGNMENT RELIABILITY CENTER 4.0 PC 軟件之間的直接通信使可以存檔、分析和處理對中數據，從而提高資產性能和可靠性。







本安型

已獲得 ATEX/IECEx 1 區許可。 避免“動火作業許可證”并節省時間。





高級功能可節省時間和精力

堅固耐用的平板電腦，具有電容式觸摸屏、先進的對中功能、集成 Wi-Fi、藍牙、RFID 和相機





測量精度和可重復性

獨特的 sensALIGN 5 單激光技術 5 可在任何情況下提供可重復的高精度和可用性







sensALIGN 5 技術

sensALIGN 系列技術基于普盧福單激光技術，可提供高精度測量結果，并可在現場輕松安裝和測量。



sensALIGN 5 傳感器包括兩個高分辨率大型位置探測器（PSD）和 MEMS 傾角儀。搭配探測器擴展功能（InfiniRange）后，始終可以測量和記錄初始對中狀態；無論對中偏差有多大。



通過此技術還可以從傳感器停止的任何角位置開始，同時監控垂直與水平方向上的機器校正。





sensALIGN內置智能系統

 intelliSWEEP傳感器技術能確保連續測量及精確、準確和可重復結果的實時質量。這款intelliSWEEPHD測量模塊能自動檢測和消除測量誤差源，例如：聯軸器間隙、旋轉角度或環境振動。 當軸旋轉時，數百個實際測量點的數據被自動收集。結果要比基于3個測量點的數據準確的多。



關鍵軸特性概覽：

? 智能測量模式包括非耦合intelliPASS和intelliPOINT
? 在軸處于安裝狀態下進行萬向軸對中
? 通過vertiSWEEP進行垂直機器對中連續測量模式
? 軟腳診斷
? 實時趨勢
? 水平和垂直移動模擬器
? 測量表格包含不同的對中任務
? 搭配真正3D機器的機組
? 實時智能測量質量
? 自定義容差（即使是不對稱的）





技術參數



ROTALIGN touch 計算機
CPU 處理器：1.0GHzquadcoreARMCortex-A9 內存：2GBRAM, 1GB內部閃存、
32 GB SD 卡內存

顯示 技術：

保護性電容式多點觸摸屏
類型：傳導式（日光照射下依然可讀）背光 TFT 彩色圖形顯
示器光學粘合，保護性工業
顯示器，集成光線傳感器自動調整
顯示器亮度
分辨率：800 x 480 像素
尺寸:178 mm[7”] 對角線

LED 指示燈

3 個LED 燈用于顯示電池使用狀態，1 個LED 指示燈用于WiFi通信
電源 操作時間12 小時傳統使用時間
(是基于25% 的測量運行時間、
25% 的計算機時間和 50% 睡眠模式）
電池：可充電鋰電池：3.6 V / 80 Wh
AC 適配器/充電器：12 V / 36 W;
標準圓柱式連接器 (5.5 x 2.1 x 11 mm)

外部接口

主機USB 用于記憶棒
從機USB 用于電腦通信、充電 (5 V DC / 1.5 A)
RS-232 （系列）用于傳感器、RS-485 （系列）用于傳感器
I-數據用于傳感器
集成藍牙 無線通信（涵蓋
直接的視線距離高達30 m/ 100 ft
根據當時的環境條件）
集成無線LAN IEEE 802.11 b/g/n 高達 72.2 Mbps（取決于
具體配置）
具有讀寫能力的集成 RFID（取決于具體配置）

環境保護

IP65（防塵和耐水射流）–如規定DINEN60529(VDE 0470-1) 中定義的一樣，防震
相對濕度：10% 至 90%

跌落試驗

 1 m(3 1/4 ft)

溫度范圍

操作溫度:0°C到40°C （32°F到104°F）充電：0°C到40°C （32°F到104°F）
存儲：-10°C 至 50°C（14°F 至 122°F）

尺寸

約273 x 181 x 56 mm（10 3/4”x 7 1/8”x 2 3/16”）

重量

約 1.88 kg (4.1 lbs)

攝像頭

5 MP內置（取決于具體配置）
指示燈：風險 1 依據 IEC 62471:2006

CE 認證合格

CE 認證合格書請參見說明書



手提箱

標準配置：ABS,跌落測試(2 m/ 6 1/2 ft.)
尺寸：約470 x 388 x 195 mm(18 1/2” x 15 9/32” x 7
11/16”)

重量：

包括所有標準件 - 約 8.5 kg（18.7 lb）

FCC

符合標準 滿足要求（參閱所提供的文檔‘安全和一般性信息’）





sensALIGN 傳感器參數

CPU 類型:

ARM Cortex M3 內存:2 GB 閃存

LED 指示燈

4 個 LED 燈用于激光調整
1個LED燈用于藍牙 連接傳輸1個LED燈用于顯示電池使用狀態

電源

操作時間12 小時連續使用
電池：3.7 V 鋰聚合物充電電池/ 1.6 Ah 6 Wh

環境保護

IP65（防塵和耐水射流）–如規定DINEN60529(VDE 0470-1) 中定義的一樣，防震相對濕度：10% 至 90%

環境光保護

光學與主動電子數字補償

溫度范圍

操作溫度:-10°C 到 50°C （14°F 到 122°F）
充電：0°C到40°C （32°F到104°F）存儲：-20°C至60°C（-4°F至140°F）

尺寸

約103 x 84 x 60 mm（4 1/16”x 3 5/16”x 2 3/8”）

重量

約 310 g (10.9 oz)

測量范圍

無限制, 移動可擴展（美國專利6,040,903)

測量分辨率

1 μm

測量錯誤

< 1.0%

傾角儀分辨率

0.1°

傾角誤差

± 0.25% 總刻度值

振動測量

mm/s、RMS、10Hz 至 1kHz、0 mm/s – 5000/f ? mm/s2（f 單位赫茲[1/s]）

外部接口

集成藍牙等級 1 無線通信、RS232、RS485、輸入數據

CE 認證合格

CE 認證合格書請參見說明書





sensALIGN 激光參數

類型

半導體激光

LED指示燈

1個LED燈用于激光傳輸
1 個 LED 燈用于顯示電池使用狀態

電源

操作時間70小時連續使用（鋰聚合物電池）
電池：鋰聚合物充電電池3.7V/ 1.6Ah6WhAC適配器/充電器：5 V / 3 A

環境保護

IP65（防塵和耐水射流）–如規定DINEN60529(VDE 0470-1) 中定義的一樣，防震相對濕度：10% 至 90%

溫度范圍

操作溫度:-10°C 到 50°C （14°F 到 122°F）
充電：0°C到40°C （32°F到104°F）存儲：-20°C至60°C（-4°F至140°F）

尺寸

約103 x 84 x 60 mm（4 1/16”x 3 5/16”x 2 3/8”）

重量

約 330 g [11.6 oz]

激光束功率

<1mW

光束發散角

0.3 毫弧

傾角儀分辨率

0.1°

傾角誤差

± 0.25% 總刻度值

CE 認證合格

CE 認證合格書請參見說明書
