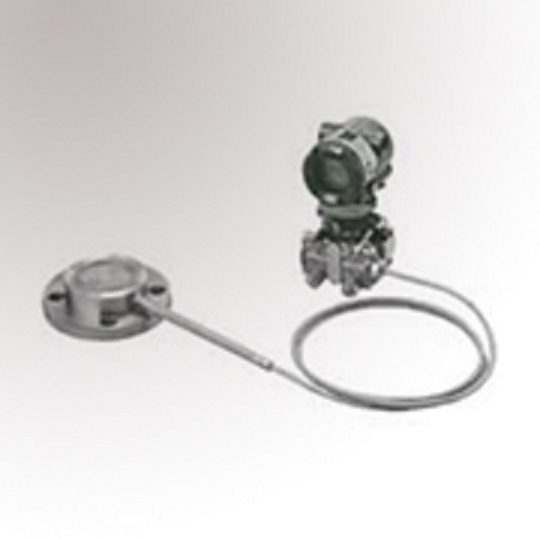

隔膜密封式壓力變送器

EJA438W/EJA438N
A膜盒

EJA438W
B膜盒

EJA438N
B膜盒

測量范圍

-0.1~3MPa
(-15~430psi)

-0.1~14MPa
(-15~2000psi)

-0.1~7MPa
(-15~1000psi)

測量量程

0.06~3MPa
(8.6~430psi)

0.46~14MPa
(66~2000psi)

0.46~7MPa
(66~1000psi)

精度

±0.2%

±0.2%

±0.2%

防護等級

IP67，NEMA 4X，和JIS C0920防浸型

防爆規格

FM，CENECEC ATEX，CSA，TIIS，IECEx

輸出信號

4~20mA DC或FOUNDATION 現場總線或PROFIBUS PA兩線制數字通信

電源

BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)

環境溫度

-40~60℃ (-40~140℉) (普通型)
-30~60℃ (-22~140℉) (內藏指示器)
環境溫度必須在填充液工作溫度范圍內。

過程溫度

-50~300℃ (-58~572℉)
環境溫度必須在填充液工作溫度范圍內。

    大工作壓力

    大測量值
工作壓力必須在法蘭額定壓力范圍內。

安裝

變送器: 2-inch管安裝
隔膜密封: 法蘭安裝

法蘭尺寸

平法蘭型: 3-inch (80mm)，2-inch (50mm)
凸法蘭型: 4-inch (100mm)，3-inch (80mm)

膜片材質

SUS316L，哈氏合金C-276，鉭材，鈦材

法蘭材質

S25C，SUS304，SUS316

外殼

鋁合金或SUS316不銹鋼(可選)
