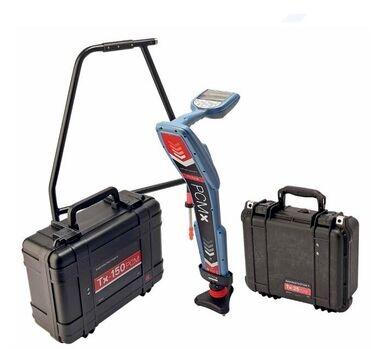

英國雷迪PCMx埋地管道防腐層檢測儀PCMX防腐層檢測儀替代PCM+

雷迪 PCMx埋地管道防腐層檢測儀，更快的管道探測，同步收集數據。

產品特點：

同步探測選項

用戶可選擇同步或分開進行 ACVG 和 ACCA 探測

改進的人機工程學設計

接收機僅重 4.9 磅（2.2 千克），確保全天輕松使用

可拆卸磁力計腳

變身全功能高級 RD8100 管道和電纜定位器

1 秒鐘測繪測量

節省時間和金錢

集成 GPS

自動捕獲探測日志的 GPS 坐標

覆蓋深度

在記錄電流、電壓和 GPS 數據的同時記錄管道深度

附帶 Android 應用程序

允許在移動時生成圖形，包括后退和前進

電腦應用程序

提供改良的圖表生成工具

峰值 +

指導箭頭用于快速定位，谷值箭頭用于檢查失真

全新 Tx-25

更小、更輕的發射機，帶可更換電池，是配電網絡的理想選擇

Tx-150

信號傳輸距離達 20 英里（30 公里）以上，適用于長距離輸送管道

PCMx接收機

增強的自檢

可現場確認測量系統的完整性。自檢功能可向定位電路發出信號并檢查顯示和電源功能

手提式接收機能定位管道密集區域的目標管道。操作者可測出由系統發射機施加的接近直流的信號電流的大小和方向。

接收機進行必要的計算并即時顯示結果。這就給操作者提供了有效、先進的測試方法。PCM能準確定位管線與金屬結構的觸碰點和護層故障區段，從而準確地檢查陰極保護系統。

技術參數：

■ 動態范圍: 140dB

■ 選擇性: 120dB/Hz

■ 發射機工作范圍: 30km (19 miles)

■ 深度探測精度: 3米 2.5%（10英尺）

   10米（條件良好） ± 5%

■ 電流精度: ± 2.5%

■ 定位精度: 深度的± 2.5%

■ 重量: 3.3kg（7.2磅）

■ 電池: 2節D型（堿性或鎳鉻電池）

■ 環境: IP54

■ 認證: 藍牙CE認證

   峰值/谷值

■ 用來定位目標管線

■ 峰值&谷值同時響應

■ 增益控制：通過鍵盤自動&手動控制

PCMx發射機

PCM系統的專用大功率發射機能使信號的檢測距離長達３０公里（２０英里）。連接點大大減少，從而縮短管道檢測時間。

發射機有三種工作模式，這三種工作模式能有效地測繪出管道系統的干線（傳輸管道）和支線（分配管道）。

PCM發射機連接非常簡單，發射機上顯示電流和功率讀數的LCD幫助操作人員針對特殊的管道情況選擇很好的設置。

PCMx發射機操作指令

技術參數：

■ 殼體結構: 高抗沖擊工程塑料

■ 重量t: 15.2kg（34磅）

■ 尺寸: 47 x 37 x 475px (18.5 x 14.5 x 7.5英寸)

■ 環境: NEMA 3R和IP55-開蓋

NEMA 6 and IP67-關閉狀態

■ 認證: CE認證

A字架

● 附件A字架來連接接收機可以進行防腐層破損和絕緣性的準確定位。PCM接收機的顯示屏能夠顯示故障方向，正在使用的CD方向箭頭，使故障點更容易定位PCM也顯 示流過A字架腳針的dB微電壓讀數，同時可以在不同的故 障點之間進行對比，確定嚴重的故障。這個數值可以便捷的儲存到PCM數據庫中，通過藍牙上載到PDA或者PC機中。

●重量： 1.55kg（3.4磅）
●尺寸: 8.5 x 59 x 112.5px (33 x 39.3 x 1.7 英寸)
