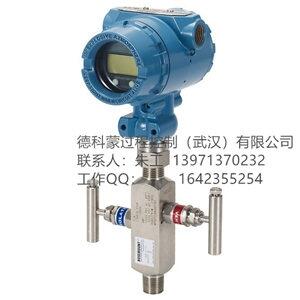

羅斯蒙特2088G3S22D1M5B4K7HR5變送器
e-mail 1642355254@qq.com
Tel 13971370232
羅斯蒙特3051壓力變送器接線方法及步驟
羅斯蒙特3051是壓力、液位和流量測量儀表行業的標準，擁有經現場證明的可靠性。
羅斯蒙特3051型壓力變送器采用 HART® 協議
羅斯蒙特3051壓力變送器接線
當心不要把電信號接線連接到測試端子。電壓可能燒毀測試連接件中的反極性保護二極管。
4-20 mA HART 接線
羅斯蒙特3051壓力變送器
1-5 Vdc 低功率接線
羅斯蒙特3051壓力變送器
接線時應按以下步驟進行：
1. 卸下端子倉一側的外殼護蓋。當電路帶電時，請不要在易爆氣氛中拆除蓋子。信號
線為變送器提供所需的供電。
2. a. 對于 4-20 mA HART 輸出，應把正極引線與標記為 (+) 的端子連接，把負極引線
與標記為 (pwr/comm-) 的端子連接。不要把帶電信號線連接到測試端子。電力可能損
壞測試二極管。
b. 對于 1-5 Vdc HART 輸出，應把正極引線與標記為 (+ pwr) 的端子連接，把負極引
線與標記為 (pwr-) 的端子連接。把信號引線連接到 Vout / comm +。
3. 應塞好并密封住變送器外殼上未用的導線管連接件，以避免端子側積聚濕氣。安裝帶
有滴水圈的接線。布置滴水圈時，應保證其底部低于導線管接頭和變送器外殼。
4-20 mA HART 型的電源
變送器以 10.5-42.4 Vdc 的電源供電。直流電源應提供波動小于 2% 的電力。
注
與手操器通信需要至少 250 歐姆回路電阻。如果使用一個電源來為一部以上的 3051 型變送
器供電，那么在 1200Hz 時，所用的電源以及變送器的共用回路的阻抗不應超過 20 歐姆。
1-5 Vdc HART 低功率型的電源
低功率變送器以 6-14 Vdc 的電源供電。直流電源應提供波動小于 2% 的電力。Vout 負載應為
100 kΩ 或更大。
