E+H支架CYA112-AA11B1AE

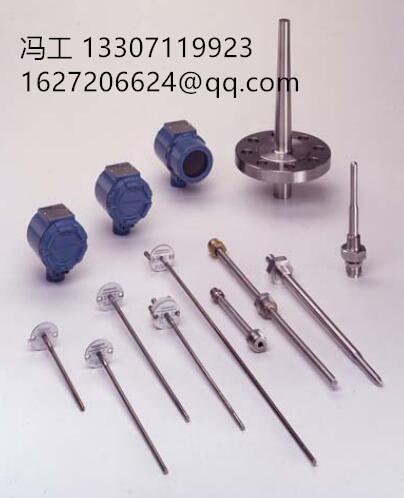

Omnigrad M TC10模塊化熱電偶溫度計
適合各行各業的全面、通用的溫度測量技術
高度模塊化、堅固耐用的溫度計適合幾乎所有行業應用。頭部選裝變送器的設備兼容所有通用通信協議，可即裝即用，與直接連線的傳感器相比，增強了測量精確度和可靠性。多種過程連接、規格和材質提供了應用的靈活性。

優勢：
模塊化設計，采用符合DIN EN 50446的標準接線盒和客戶指定的浸入長度，靈活性高
測量工作元件兼容性高，設計符合DIN 43772標準
延伸頸防止頭部變送器過熱
短錐/錐形端部，加快反應時間
危險場所使用的保護類型：本質安全型（Ex ia)，無火花型（Ex nA）
頭部變送器選擇容易：模擬輸出4至20 mA、HART®、PROFIBUS® PA或 FF現場總線

特點/應用：
英標
模塊化溫度儀表
應用廣泛
可以在危險區中使用
卡套螺紋過程連接
無延長頸
帶熱保護套管（金屬）

接線盒
TA20A，鋁，螺紋蓋
TA20B，塑料，螺紋蓋
TA20D，鋁，鉸鏈高蓋
TA20J，不銹鋼，帶或不帶顯示屏
TA20R，不銹鋼，機加工螺紋蓋
TA20W，鋁，外殼蓋帶卡扣
TA21E，鋁，螺紋蓋，帶鏈條
TA30A，E+H，鋁，低蓋，帶/不帶顯示單元
TA30D，E+H，鋁，高蓋
熱保護套管
焊接保護管

選型參考TC10-ABD3BGSDBE100
010 認證: A 非防爆場合
020 外殼；電纜入口: B TA30A 鋁, IP66/68; M20
030 管直徑,材質: D 9 mm; 316Ti, 最大 800oC
040 頸長 E: 3 145 mm
050 過程連接: BG 螺紋 M20; 316Ti
060 端形狀: S 直的
070 浸入深度 L: D 160 mm
080 模塊變送器；范圍: B TMT84 PROFIBUS PA
090 TC芯子;材質: E 1x J ; 316L, 最大 800oC
100 TC標準; 精度; 熱連接: 1 IEC60584-2; 等級 1; 不接地
110 材質證書: 0 不需要
120 測試報告: 0 不需要

選型參考熱電偶TC10-ABD3BGSYBE100
010 認證: A 非防爆場合
020 外殼；電纜入口: B TA30A 鋁, IP66/68; M20
030 管直徑,材質: D 9 mm; 316Ti, 最大 800oC
040 頸長 E: 3 145 mm
050 過程連接: BG 螺紋 M20; 316Ti
060 端形狀: S 直的
070 浸入深度 L: Y 90 毫米 ..... mm, 按照用戶定
080 模塊變送器；范圍: B TMT84 PROFIBUS PA
090 TC芯子;材質: E 1x J ; 316L, 最大 800oC
100 TC標準; 精度; 熱連接: 1 IEC60584-2; 等級 1; 不接地
110 材質證書: 0 不需要
120 測試報告: 0 不需要
