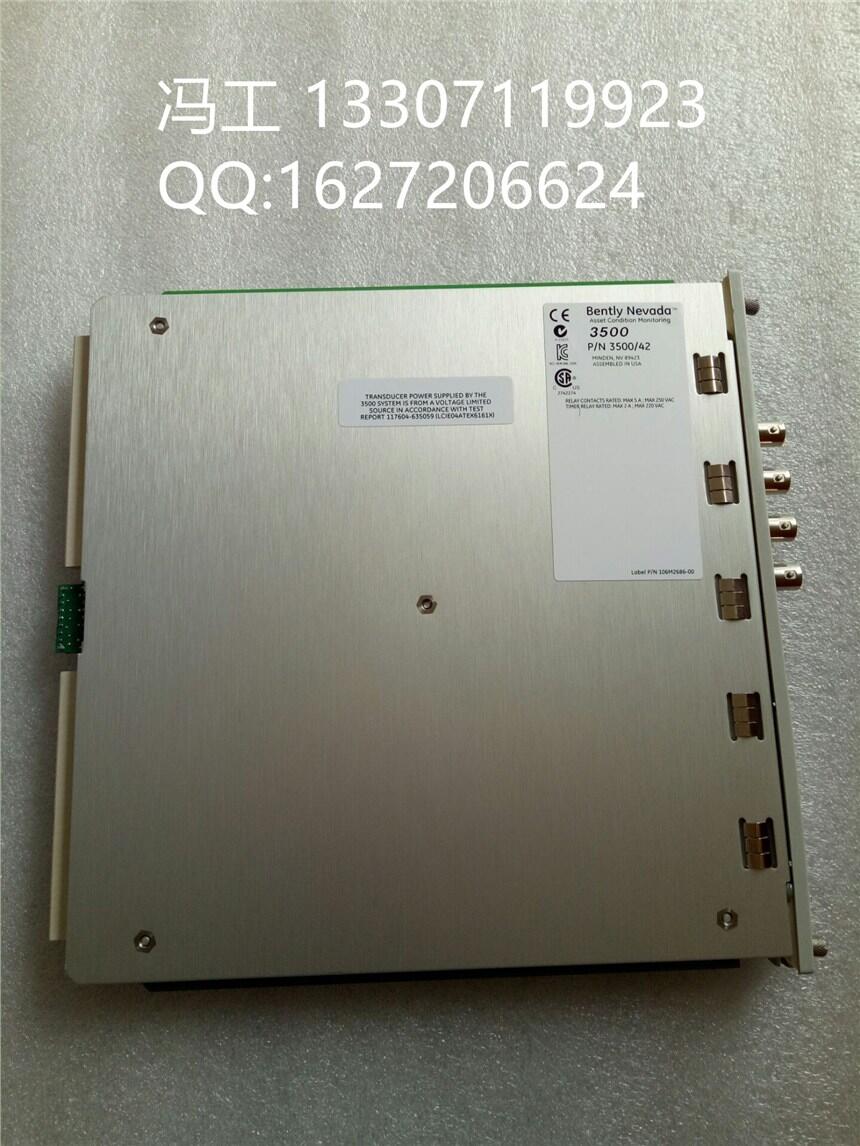

本特利模塊3500/22-01-01-00本特利前置器3500/22-01-01-CN

應用3500系統用于連續、永久性監測應用于多種行業的旋 轉和往復機械，尤其適用于要求極高可靠性和可用性 的自動停機機械保護應用中。
可以應用3500系統的機 器類型包括但不限于： ? 發電和機械驅動用工業燃氣輪機和蒸汽輪機 ? 發電和機械驅動用空氣動力燃氣輪機 ? 發電用水輪機 ? 壓縮機 (空氣/工藝氣體，徑向/軸向，離心/正向位移) ? 渦輪膨脹機 ? 電動機和發電機 ? 勵磁機 ? 齒輪箱 ? 泵 (離心和正向位移) ? 風扇 ? 風機 ? 往復式壓縮機 ? 擠壓機和造球機 此外，通過對已有的監測器類型進行特殊組態或通過 我們的產品定制能力對標準監測器類型進行改造， 可以滿足特殊的應用要求。

信號調節
轉速/頻率范圍: 輸入范圍1到1,200,000 rpm (0.017 到20 kHz)。
每轉可有多個事件，最多可達20kHz。 輸出范圍1到99,999 rpm (0.017到 1667 Hz)。
轉速/頻率信號精度: 定義在+25℃(77)。
未處理信號 ? 0.017到100 Hz … ±1 rpm ? 101到500 Hz … ±8 rpm ? 501到20 kHz … ±1% rpm
處理信號 ? 0.017到60 Hz … ±1 rpm ? 61到150 Hz … ±8 rpm ? 151到20 kHz … ±1% rpm

3500/34 TMR繼電器模塊與專門的TMR框架接口模塊以及三個監測 器模塊共同工作，為輸入信號提 供3選2表決。繼電器為環氧密封并將具有滅弧 器安裝作為標準形式。繼電器可以編程為常開或常閉運行�？蚣苤谐�任何報警繼電器之外，還提供一個通用系統OK繼電器2 。該繼電器位于RIM中，連接到框架所有模塊的OK電路上。這些電路監測每個模塊的運行狀態。 當模塊及其傳感器或相關的傳感器現場連線發生任何 故障時，OK繼電器將發出通知，它是單極雙擲 (SPDT) 類型，通常帶電，當主電源發生故障時提供附加通知功能。

鍵相器（Keyphasor®）輸入
通過在一個框架中安裝兩個3500/25 Keyphasor® 模 塊2，3500系統每個框架最多可包含四個Keyphasor® 傳感器。3500/25是半高模塊，每個模塊為最多兩個 Keyphasor® 傳感器提供電源和 端子。當需要安裝兩個以下的 Keyphasor® 傳感器時，只需安裝 一個3500/25模塊。來自3500/25 的Keyphasor® 信號可以通過3500框架底板輸入到適當的監測器模 塊中，用于轉速、相位、跟蹤濾波以及其它測量中。

顯示
3500系統提供的顯示選項在 Bently Nevada 所提供的 系統中是最靈活的，總結在表2中。多種顯示方式可以 互相組合，滿足框架狀態、測量和報警的本地和遠程 指示的特殊需要。

通訊網關：
通過在框架中安裝適當的通訊網關模 塊，選定的狀態和電流值數據能以數 字化方式傳輸到過程控制系統、歷史 數據系統、工廠計算機以及其它相關 系統中。通訊網關模塊支持多種工業 標準協議，當在同一系統中要求冗余 通訊或同時與多個系統采用不同協議 進行通訊時，可在框架中安裝多個通 訊網關模塊。該模塊不干預3500系統 的正常運行或機械保護功能，確保監 測系統即使在不太可能發生的通訊網 關模塊失效時也能保持完整性。 通訊網關支持以太網和串行通訊方 式，允許多種有線和無線拓撲結構。通訊是雙向的， 允許選定的數據傳輸到3500系統或從3500系統中提 取。此外，當通訊網關模塊與過程控制或其它系統通 過以太網連接時，運行3500組態軟件和/或3500操作 者顯示軟件的多個計算機可以連接在同一個網絡中， 不再需要這一軟件與RIM之間的獨立連接。

本質安全柵或電絕緣體 當傳感器安裝于危險地區時，3500 系統可以與內部或外部本質安全柵 一起使用。但是，3500內部安全柵 選項通常比外部安全柵更可取，因 為它節省成本，不要求額外框架空 間，也沒有附加連線。它的安全性 更高，因為連接已預先連線，消除 了監測器和安全柵之間附加外部連 線時引進誤差的可能性。而且與外 部安全柵不同，內部安全柵不必要 進行特殊的靈敏度校準以補償安全柵兩側的壓降。 3500內部安全柵的詳細信息參閱產品說明書14149501。如果希望使用電絕緣體來滿足本質安全要求，可以訂 購預工程化的外部電絕緣體及其防護箱。關于3500電 絕緣體的詳細信息，請參閱產品說明書141714-01。

在下列連接中可提供單獨或協同的數字通訊功能： ? 過程控制和其它工廠自動化系統，通過3500通訊網 關模塊，采用工業標準協議 ? Bently Nevada狀態監測系統，通過與適當的外部通 訊處理器，如TDXnet、TDIX或DDIX等相連的預工程 化的數據管理者（Data Manager®）端口 ? 3500組態和顯示軟件 此外，當連接到不支持數字接口的老式工廠控制系統 時，可以提供模擬 (4到20mA和繼電器)輸出。 注: 繼電器雖然不是3500系統要求的組件，但它是 3500系統在自動停機應用時較合適的連接方式。模擬 （如4到20mA）和數字（如Modbus）連接只用于為運 行人員發出通知和進行趨勢分析，不能為高可靠性機 械的停機提供必要的容錯功能或完整性分析。
