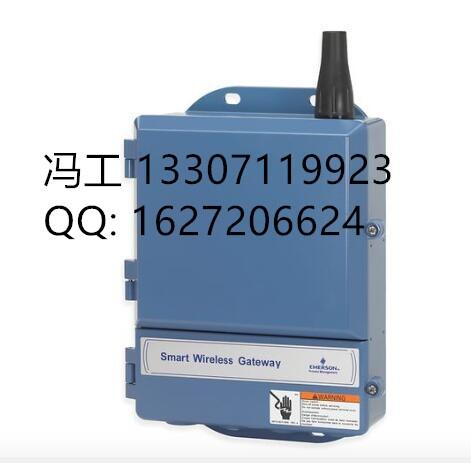

羅斯蒙特無線網關1420A2A3A4RD

艾默生智能無線網關：

1420A2A3A4N1
1420： 智能無線網關
A: 24VDC 標稱值 (10.5-30VDC)
2: 雙以太網
A3: 用戶可組態更新速率， 2.4 GHz DSSS， WirelessHART
A: 通過 RS485 通訊的 Modbus RTU
4: Webserver、 Modbus TCP/IP、 AMS Ready、 HART-IP、 OPC
N1: ATEX n 型

規格
功能規格
電源輸入
10.5-30 VDC
電流消耗
天線的射頻功率輸出
最高 10 mW (10 dBm) EIRP
對于 WN2 高增益選項，最高 40 mW (16 dBm) EIRP
環境
工作溫度范圍：
-40 至 70°C (-40 至 158°F)
工作濕度范圍：
10-90% 相對濕度
EMC 性能
符合 EN61326-1:2006 標準。
天線選項
一體化全向天線
可選遠程安裝全向天線
物理規格
重量  4.54 kg (10 lb)
結構材料
外殼
低銅鋁， NEMA 4X
油漆
聚氨酯
蓋墊
硅橡膠
天線
一體化天線：PBT/PC
遠程天線：玻璃纖維
認證
I 類 2 分類 （美國）
全球同等標準
通訊規格
隔離 RS485
用于 Modbus RTU 多點連接的 2 線制通訊鏈接波特率：
57600、38400、19200 或 9600 協議：Modbus RTU 接線：單
根屏蔽雙絞線，18AWG。接線距離最長 1524 米（4000 英尺）
以太網
10/100base-TX 以太網通訊端口
協議：以太網 /IP Modbus TCP、 OPC、 HART-IP、 HTTPS
（用于 Web 接口）
接線：Cat5E 屏蔽電纜。接線距離 100 米 (328 英尺 )。
Modbus
支持 32 位浮點值、整數及擴展整數的 Modbus RTU 和
Modbus TCP。
Modbus 寄存器由用戶指定。
OPC
OPC 服務器支持 OPC DA v2, v3
以太網 /IP
支持采用 32 位浮點值和整數的以太網 /IP 協議。
以太網 /IP 組件的輸入 - 輸出情況可由用戶組態。
以太網 /IP 規范由 ODVA 管理和發布。
自組網絡規格
協議
IEC 62591 (WirelessHART) 標準， 2.4-2.5 GHz DSSS。
最大網絡規模
100 部無線設備 @ 8 秒或更高。
50 部無線設備 @ 4 秒。
25 部無線設備 @ 2 秒。
12 部無線設備 @ 1 秒。
支持的設備更新速率
1、 2、 4、 8、 16、 32 秒或 1-60 分鐘
網絡規模 / 延遲
100 部設備：小于 10 秒
50 部設備：小于 5 秒
數據可靠性
>99%
12 24
30
125
250
工作電流基于 3.6 瓦平均功耗。瞬時起動電流為工作電流的兩倍

1420A2A3A5KDJ3技術參數：
1420：智能無線網關
A: 24VDC 標稱值 (10.5-30VDC)
2: 雙以太網
A3: 用戶可組態更新速率， 2.4 GHz DSSS， WirelessHART
A: 通過 RS485 通訊的 Modbus RTU
5: DeltaV Ready
KD: FM 及 CSA 2 分類，非易燃性認證和 ATEX n 型
J3: 3/4 NPT 導管適配器

特點：
網關將無線自組網絡與任何主機系統連接
便于自組網絡的組態和管理
可輕松通過串行和以太局域網連接集成到控制系統和數據應用中
無縫集成到 AMS 設備管理器和 DeltaV? 自動化系統中
可靠性高于 99%，安全性經過業界實踐檢驗
智能無線功能可把 PlantWeb® 架構的全部優點帶到以前難以抵達的場所
每個網關隨帶整套無線網絡組態工具
利用集成 Web 界面可輕松組態無線網絡與數據集成，
無需安裝額外軟件 隨贈的 AMS
無線組態程序軟件提供艾默生設備儀表板，
可組態設備和查看診斷數據
拖放式設備設置功能提供向無線現場網絡添加新無線設
備的安全方法

艾默生1420智能無線網關
型號 產品描述
1420 智能無線網關
電源輸入
標準 標準
A 24VDC 標稱值 (10.5-30VDC)
以太網通訊 － 物理連接
標準 標準
1(1)(2) 以太網
2(3)(4) 雙以太網
無線更新速率、工作頻率及協議
標準 標準
A3 用戶可組態更新速率， 2.4 GHz DSSS， WirelessHART
串行通訊
標準 標準
N 無
A(5) 通過 RS485 通訊的 Modbus RTU
以太網通訊 － 數據協議
標準 標準
2 Webserver、 Modbus TCP/IP、 AMS Ready、 HART-IP
4 Webserver、 Modbus TCP/IP、 AMS Ready、 HART-IP、 OPC
5(6) DeltaV Ready
6(6) Ovation Ready
8 Webserver、以太網 /IP、 AMS Ready、 HART-IP
9 Webserver、以太網 /IP、 Modbus TCP/IP、 AMS Ready、 HART-IP
選件（隨選定型號提供）
產品認證
標準 標準
N5 FM 2 分類，非易燃性認證
N6 CSA 2 分類，非易燃性認證
N1 ATEX n 型
ND ATEX 防塵
N7 IECEx n 型
NF IECEx 防塵
KD FM 及 CSA 2 分類，非易燃性認證和 ATEX n 型
N3 中國 n 型
N4 TIIS n 型
冗余選項
標準 標準
RD(7)(8) (9) 網關冗余
適配器
標準 標準
J1 CM 20 導線管適配器
J2 PG 13.5 導線管適配器
J3 3
/4 NPT 導管適配器
