TCD電導率儀

產品應用

采用四級式測量電極，多種量程范圍選擇。廣泛應用與純水、地表水、循環水、中水回用等系統以及電子、電鍍、化學、食品、制藥等制程領域。在污水處理、飲用水處理、地表水監測、污染源監測等應用中表現卓越。

產品特點：

戶外防水型設計適合壁掛式、盤面、管道等多種安裝方式；

大型LCM中文顯示幕，背光關閉/開啟功能；

圖文菜單選擇，具流程指引，容易操作；

四極式測量電極，精度高，穩定性好；

手動/自動選擇溫度補償功能；

具自動、手動量程切換；

變送器可提供隔離RS232/RS485數字接口，支持MODBUS等通訊協議；

繼電器輸出可編程：設置為高報警、低報警、定時器方式；

具有歷史數據自動保存功能，可存儲10年的歷史數據信息。

性能指標：

測量性能

輸出

電源輸出：隔離式4~20mA可設定對應主測量范圍值輸出，最大負載500Ω

繼電器輸出：高低點，滯后值任意設定

數字接口：MODBUS RS232/RS485、Profibus DP可選

供電

交流供電：88V~265VAC,50/60Hz

直流供電：24VDC±10%

物理性能

儀表尺寸：144mm×144mm×115mm(H×W×D)

          開孔尺寸：138mm×138mm(H×W)

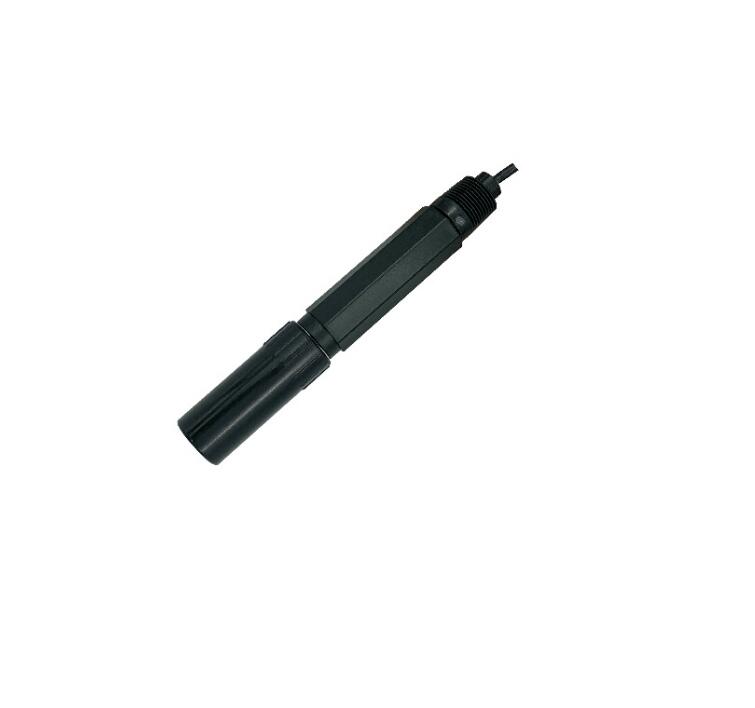

傳感器尺寸：Φ30×172mm（電極：Φ12×82mm）

材質：變送器：PC+ABS

      傳感器：PPO

安裝方式：掛壁式/管路式/盤面式

環境性能

防護等級：變送器：IP65

          傳感器：IP68

工作溫度：變送器：-20℃~60℃

          傳感器：0℃~60℃

相對濕度：0~95%，無冷凝

工作壓力：最大6Bar

訂購指南

ORDER GUIDE

標準選型    變送器選型

DSH-TCDT

                          代碼  含義          代碼   含義             代碼    含義

                                              S0    4~20mA             1    220VAC

                          1    一路           S1    RS485(Modbus)      2    24VDC

                                              S2    RS232(Modbus)

示例:   DSH-TCDT1S01，電導率變送器，帶4~20mA輸出，220V交流供電。

傳感器選型

DSH-TCDS

                      代碼  含義                      代碼     含義

                        MR01   0~100ms/cm                       C1     10米線纜

                                                                C2     15米線纜

                                                      C3     20米線纜

示例:   DSH-TCDSMR01C1，電導率傳感器，0~100ms/cm量程，10米線纜

附  件（另外訂購）

PA0100    浸沒式安裝支架，PVC材質

PA0200    浸沒式安裝支架，不銹鋼材質
