詳情介紹：

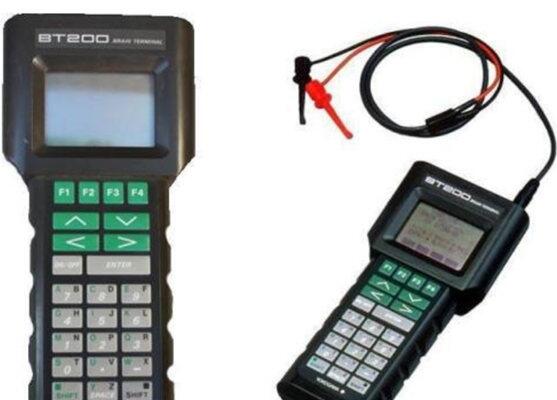

BT200 手操器是一種配套儀表，用于各種日本橫河公司生產的智能型儀表的參數設定和修改，并可配小型熱敏式打印機，打印出各項參數。 BT200 BRAIN手操器是一種便攜設備，與采用BRAIN通信協議的設備一起使用，對其進行設定、更改、顯示和打印參數(如工位號、輸出模式、范圍等)。這款手操器還可以監視I/O值和自診斷結果，設定恒定電流的輸出以及調零。當系統啟動或維持操作狀態時，只需連接設備的4~20mA DC信號線或ESC(信號調節通信卡)的專用接口，即可使用BT200手操器。

BT200 BRAIN手操器是一種便攜設備，與采用BRAIN通信協議的設備一起使用，對其進行設定、更改、顯示和打印參數（如工位號、輸出模式、范圍等）。這款手操器還可以監視I/O值和自診斷結果，設定恒定電流的輸出以及調零。當系統啟動或維持操作狀態時，只需連接設備的4~20mA DC信號線或ESC（信號調節通信卡）的專用接口，即可使用BT200。

BT200手操器詳細的基本技術規格·

適用的產品:所有日本橫河系列產品帶有BRAIN通訊協議的產品調試，如ADMAG AE，ADMAG AXF ADMAG AM，ADMAG SE，ADMAG CA，Dpharp，EJA系列變送器等。

·通信信號的連接: 專用電纜，長 1.1 m.·通信線: 長度: 2 km.·負載電阻: 250 ~ 600 Ω ( 包括電纜電阻 )·負載電容: 0.22 μF 以下·負載電感: 3.3 mH 以下·與電源線的間距: 15 cm 以上 ( 避免平行接線 )·顯示: LCD 點陣，21個字符×8行·控制: 觸摸開關 ( 4 個功能鍵，20 個操作鍵，一個電源開關 )

·打印: ( BT200 - P00 ): 熱敏式打印·電源: 5 節 1.5 V 堿性干電池.

·尺寸: BT200 - N00 228×110×51 mm

BT200 - P00 321×110×61 mm·

重量: BT200 - N00 510 g BT200 - P00 700 g

基本性能指標·電源: 5 節 1.5 V 堿性干電池 .·

環境溫度: BT200 - N00 - 15 ~ + 55 ℃ BT200 - P00 0 ~ + 50 ℃·

環境濕度: BT200 - N00 在 40 ℃時 ,相對濕度為 5 ~ 95 % ( 避免結露 )

BT200 - P00 在 40 ℃時 ,相對濕度為 30 ~ 85 % ( 避免結露 )·

低電壓報jing: 當電池電壓過低時,BT200的電池報jing燈就會閃爍,報jing燈亮時就該更換電池了·另外 , 在 5 分鐘以上沒有鍵輸入的情況下, BT200 會自動關掉電源


BT200選型參數表

型號 規格代碼 說明

BT200 ...................... 手持智能終端

打印機 N.................... 不帶打印機

P.................... 帶打印機

- 00.................. 經常為00

特點：
■ 在線監控和通信
 通信期間，調制信號不會中斷4～20mA DC信號
■ 與橫河公司的儀表可共用
 BT200型智能終端可與采用BRAIN通信的所有的橫河公司儀表一起使用
■ 操作方便
 大顯示屏（8行，每行21個字符），采用英文顯示，用戶看了一目了然，設定和更改方便
■ 信息自診斷/保護功能
    自檢查功能
    密碼設定數據保護
    低電壓報jing
    自動電源關閉
 ■ 打印機（BT200-P00）
    打印機可現場打印出牌號和其他參數
型號及代碼
型號 規格代碼 說 明
BT200 …… 手持智能終端
打印機 -N … 不帶打印機
 -P … 帶打印機
--- 00 經常為00
附加規格代碼 □□
選用件  
項 目 說 明 代 碼
5腳接頭的通信電纜 用于SC（信號調節器） C1
本安型 CSA加拿大標準，Ⅰ級，組別：A、B、C、D、T4  CS1
部件號  
項   目 部件號
通信電纜 帶內部連接夾 F9182EA
 帶彈簧夾 F9182EB
 帶3腳接頭 F9182ED
 帶5腳接頭 F9182EE
打印機（10個）  F9182DS
手提包  F9182BP
打印機組件  F9182AS
