SW300/500B   環形風洞

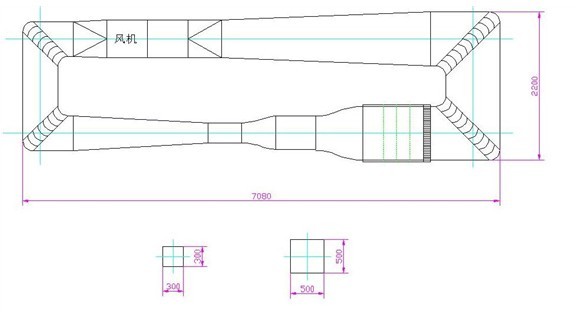

 SW300/500B 環形風洞就是在一個特殊設計的管道內，用動力設備產生一股近似真實大氣情況，而又可控制的氣流，以提供進行空氣動力實驗所用的一種設備。用于各種測風儀器的檢定以及進行空氣動力學實驗的一種管道壯實驗設備人工產生和控制氣流以模擬物體周圍氣體的流動, 用于各種測風儀器的檢定以及進行空氣動力學實驗的一種管道壯實驗設備。風機產生的氣流通過第二回流段，第三拐角段，第三回流段，第四拐角段，穩定段，第一收縮段，第一工作段，第二收縮段，第二工作段，擴散段，第一拐角段，第一回流段，第二拐角段后進入風機進口，完成一個循環過程，氣流在洞體內作循環運動。

主要用于各大煤礦通風實驗室、礦山安全實驗室；科研院所、實驗室，高校。

風機采用軸流式風機，由變頻器控制三相交流電機轉速，通過皮托管的原理采集信號，形成閉環工作系統，從而達到工作段所需的不同風速。

由于氣流在封閉的環形管道內做循環運動，試驗段流場不受外界干擾，對環境無較高要求，試驗時不必關閉門窗，工作人員可自由走動。占地面積小，對房間結構無特殊要求，可根據客戶的使用場進行設計。采用進口變頻器調速，輸出頻率精度高，調速范圍寬，操作方便,可靠性高。用皮托管測量風速時，實際風速值按下式計算：

式中:Vs—風洞工作段實際風速值,m/s；

P—實測動壓值,Pa；

k—皮托管系數；

—空氣密度,kg/m³；

PO—試驗室大氣壓力,Pa；

t—風洞內空氣溫度,℃。

環形低速風洞是煤礦通風實驗室、礦山安全實驗室；科研院所、實驗室，高校不可缺少的檢定設備

技術參數：

　 1.第一工作段尺寸：500mm×500mm；

   2.第二工作段尺寸：300mm×300mm。

　 3.工作段流速范圍：0.2～30.0m/s。

   4.第一工作段流速范圍：0.2～10.0m/s；

  5.第二工作段流速范圍：1.0～30.0m/s。

   6. 工作段流速均勻性相對標準偏差:≤1.0﹪。

7. 工作段流速穩定性相對偏差:≤0.5﹪。

8.工作電壓：AC380V

9.功率：2.5kw

10噪聲:﹤80dB。

   11.度范圍：0～38℃。

配置：

1.AWT-300/500-Ⅵ型風洞 1臺

2．FRN11G1S-2.2CX變頻器1臺　

3.AFP-6A皮托靜壓管1支

4．風洞計算機數據自動采集和處理系統1 套

5 .溫濕度傳感器 1臺

6.微差壓變送器1臺

7.差壓變送器1臺

8.大氣壓傳感器1臺

9.計算機E5300，內存：1G，硬盤：250G，光驅：DVD，顯示器:19"液晶1臺

10.黑白激光打印機 1 臺

11.智能控制柜1臺

12.固定扳手1套

13.螺絲刀1套

14.使用說明書1份

15.產品合格證1
