安裝說明

安裝雙列圓錐滾子軸承時，各軸承部件必須按照正確的順序安裝。部件以一個字母識別。同一軸承的所有部件均標有相同系列號，這樣如果幾個軸承要同時安裝，也沒有部件混淆的危險。

在軋鋼機的大部分應用中，外圈上的載荷方向是恒定的，因此只有外圈滾道的大約四分之一承受載荷。所以，外圈的側面分為四個區域，以I至IV標記。載荷區域I的標記還同一條通過外圈外表面的線相連。


軸承30204，圓錐滾子軸承，國產軸承

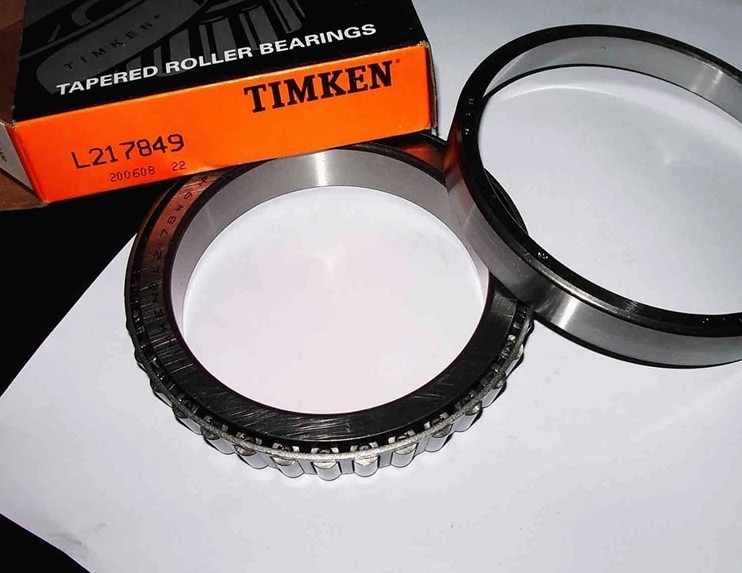

　　單列圓錐滾子軸承有一個外圈，其內圈和一組錐形滾子由筐形保持架包羅成的一個內圈組件。外圈可以和內圈組件分離，按照ISO圓錐滾子軸承外形尺寸標準的規定，任何一個標準型號的圓錐滾子軸承外圈或內圈組件應能和同型號外圈或內圈組件實現國際性互換。即同型號的外圈除外部尺寸、公差需符合ISO492（GB307）規定外，內圈組件的圓錐角、組件錐體直徑等也必須符合互換的有關規定。 　

　通常，單列圓錐滾子軸承外圈滾道的圓錐角在10°~19°之前，能夠同時承受軸向載荷和徑向載荷的聯合作用。錐角愈大，承受軸向載荷的能力也愈大。大圓錐角的軸承，后置代號加B，錐角在25°~29°之間，它可承受較大的軸向載荷。另外，單列圓錐滾子軸承可以在安裝過程中調整游隙的大小。 　　雙列圓錐滾子軸承的外圈（或內圈）是一個整體。兩個內圈（或外圈）小端面相近，中間有隔圈，游隙是靠隔圈的厚薄來調整的， 也可用隔圈的厚薄來調整雙列圓錐滾子軸承的預過盈。 　　四列圓錐滾子軸承，此種軸承的性能與雙列圓錐滾子軸承基本相同，但比雙列圓錐滾子軸承承受的徑向載荷更大，極限轉速稍低，主要用于重型機械，如軋鋼機等。 　　多密封雙、四列圓錐滾子軸承，ZWZ提供長壽命、多密封雙、四列圓錐滾子軸承。對軸承進行個性化全新設計，改變全密封軸承傳統設計方法，采用密封與防塵相結合的新型密封結構型式，改善密封效果，提高密封性能。多密封雙、四列圓錐滾子軸承與開式結構軸承相比，壽命提高20%～40%；潤滑劑消耗量降低80%。

軸承30204，圓錐滾子軸承，國產軸承

雙列圓錐滾子軸承能夠承受重負荷，剛性強。它們適合承受復合（徑向與軸向）負荷，在兩個方向都能軸向固定軸，帶有一定的軸向游隙或一定的預負荷。它們的主要用于齒輪箱、起重設備、軋鋼機和用于礦山機械，例如坑道掘進機。

32226(7526E)  130×230×67.75(mm)  11.6kg
32228(7528E)  140×250×71.75(mm)  14.7kg
32230(7530E)  150×270×77(mm)  18.7kg
32232(7532E)  160×290×84(mm)  23.39kg
32234(7534E)  170×310×91(mm)  26.9kg
32236(7536E)  180×320×91(mm)  30.06kg
32238(7538E)  190×340×97(mm)  35.8kg
32240(7540E)  200×360×104(mm)  43.5kg
32244(7544E)  220×400×114(mm)  58.9kg
32248(7548E)  240×440×128(mm)  79kg
32252(7552E)  260×480×137(mm)  100.13kg
32320(7620E)  100×215×77.5(mm)  13.35kg
32321(7621E)  105×225×81.5(mm)  14.8kg
32322(7622E)  110×240×84.5(mm)  17.9kg
32324(7624E)  120×260×90.5(mm)  22.09kg
32326(7626E)  130×280×98.75(mm)  28.16kg
32328(7628E)  140×300×107.75(mm)  38.8kg
23230(7630)  150×320×114(mm)  42.7kg
23232(7632E)  160×340×121(mm)  46.3kg
32334(7634)  170×360×127(mm)  60.32kg
32344(7644)  220×460×154(mm)  120kg
