煤礦監控攝像機，煤礦井下防爆攝像機，礦用防爆監控攝像機，中電技術產品特點主要用途及適用范圍： 礦用隔爆型攝像儀（以下簡稱攝像儀）防爆性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的規定制成隔爆型結構，防爆標志為ExdⅠT6，適用于工廠內具有Ⅰ級，T1～T6組爆炸性氣體或蒸汽與空氣形成的爆炸性氣體混合物的場所作為普通攝像儀和鏡頭的隔爆防護罩之用。
b﹚. 產品型號的組成及其代表意義：
                      防爆攝像儀
                             標準
                             礦用

    c﹚.防爆型式；礦用隔爆型，防爆標志；ExdΙ
ｄ﹚. 使用環境條件：
1. 大氣壓力：80kPa～110kPa；
2. 周圍環境溫度 0～+40ºC；
3. 周圍空氣相對濕度不大于95%（+25ºC時）；
4. 在有瓦斯、煤塵爆炸危險的場所；
5. 在無顯著搖動和沖擊振動的地方；
6. 無破壞絕緣和腐蝕金屬的氣體環境中；
7. 攝像儀內安裝的低照度攝像機、鏡頭應符合自身產品標準的要求。

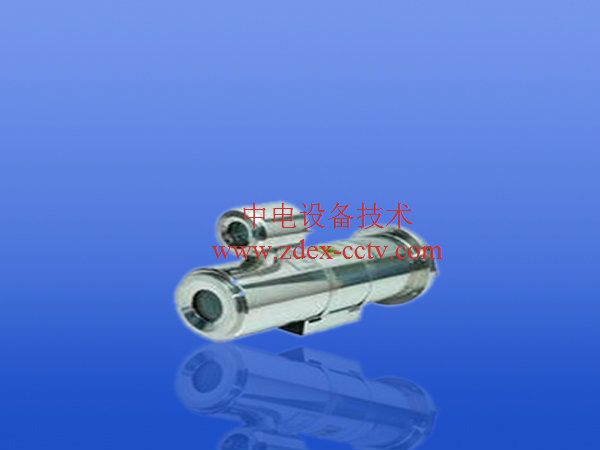

煤礦監控攝像機，煤礦井下防爆攝像機，礦用防爆監控攝像機結構特征與工作原理：攝像儀外殼全部零件均采用不銹鋼材料制成，具有很高的強度和性能穩定性，（特別是316不銹鋼是專門用于長期在海水中工作的不銹鋼）。同時，采用先進的設計和先進的加工工藝進行制作，如采用嚴格開坡口、用同質焊條，進行亞弧焊接工藝，進行全焊，結構設計符合GB3836.1-2000、GB3836.2-2000的要求，電纜引入裝置采用標準的隔爆型設計，符合GB3836.1-2000附錄D3.3的規定。
所謂“礦用隔爆型攝像儀”是在隔爆型防護罩中安裝普通監控攝像儀和鏡頭，即成為礦用隔爆型攝像儀。
在攝像儀的隔爆型防護罩內，普通攝像儀和鏡頭安裝在抽屜板上，安裝方便。前端視窗玻璃采用鋼化玻璃，其較大的直徑可獲得大的視角。
煤礦監控攝像機，煤礦井下防爆攝像機，礦用防爆監控攝像機檢驗項目及技術要求
外觀符合企業標準4.5條
工作電壓(V):a.c. 127
工作電流(mA): ≤1000
最低照度（Lux）：≤1.0
水平清晰度（TV線）: ≥380
灰度(級): ≥7
視頻信號輸出標稱值（峰-峰值）：1V
視頻信號:0.7±0.2V
同步頭信號:0.3±0.1V
正級性
輸出阻抗：75Ω
具有在低照度下能看清景物。
能將采集到的實時圖像轉換為視頻信號輸出

煤礦監控攝像機，煤礦井下防爆攝像機，礦用防爆監控攝像機中含WAT-902H3攝像機

WAT-902H3超低照度黑白攝像機
牌號： Watec
型號： WAT-902H3
技術參數：
CCD尺寸 1/3"　　
有效像素(K) C440K
同步系統 內同步
掃描系統 2:1
視頻輸出 1Vpp-75Ω
解晰度（水平） 570TVL
最低照度(Lux) 0.0005Lux F1.4(AGC:High)
自動動增益控制(dB) High:5~50 Low:5~32
信噪比(dB) 46
灰度特性 γ≒0.45
電子快門(S)
固定電子快門 OFF（1/50）
防閃爍F.L (1/120)
自動電子快門 EI（1/50~1/100，000sec）
自動光圈控制 VIDEO/DC
接口方式 CS
工作電壓 DC+12V~±10%
工作電流(mA) 160
儲存溫度(℃ ) -30~+70
工作溫度(℃ ) -10~+40
2. Computar3.5-8鏡頭
技術參數：
型　　名 T2Z3514CS
規　　格 1/3＂
接口方式 CS
焦　　距 3.5-8.0mm
光　　圈 F1.4-C
水平視角 77.5°-35.4°
最近物距 0.4m
外形尺寸 φ34×43.5mm
重　　量 38g
特　　征 手動光圈及調焦


煤礦監控攝像機，煤礦井下防爆攝像機，礦用防爆監控攝像機 安裝與調整：
1.     攝像儀的安裝，必須有專業人員進行。
2.     安裝、使用前要仔細閱讀產品使用說明書。
3.     攝像儀安裝前須進行下列檢查，若不符合要求，不允許使用。
a. 攝像儀有無防爆合格證編號；
b. 攝像儀防爆標志是否符合爆炸性氣體混合物環境使用；
c. 所有防爆零件有無影響防爆性能的缺陷。
4. 電纜引入裝置裝配。
a.電纜引入裝置供引入電源電纜、視頻電纜或鏡頭控制電纜用，適用外徑為φ6～Φ12的電纜。
b.電纜引入裝置殼體已安裝到攝像儀筒體上（采取螺紋連結并進行亞弧全焊）。
c.煤礦監控攝像機，煤礦井下防爆攝像機，礦用防爆監控攝像機在電纜引入裝置殼體內裝好金屬墊圈，然后選擇適當尺寸的橡膠圈裝入殼體，再裝入一個金屬墊圈，將電纜穿上壓緊螺母，穿入裝好橡膠圈的殼體中，調節好電纜的位置，用扳手旋緊螺母將電纜壓緊。橡膠圈的內徑有兩種尺寸，Φ7.5和Φ11.5，當使用Φ11.5內徑時，可將內層去掉即可。表1表明不同內徑橡膠圈適用的電纜尺寸：表 1煤礦監控攝像機，煤礦井下防爆攝像機，礦用防爆監控攝像機 橡膠圈規格（mm） 適用電纜的外徑（mm）1 外徑φ18×內徑φ7.5 φ6～Φ 8 2 外徑φ18×內徑φ11.5 φ9～Φ12
