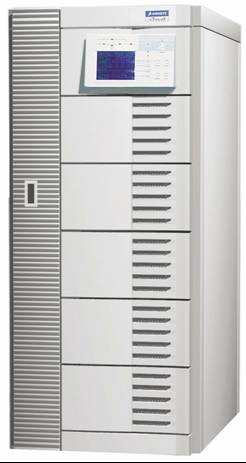

 iTrust UL33系列UPS
簡介：
iTrust UL33系列UPS為三進三出型(三相輸入，三相輸出)全數字在線式智能交流不間斷電源系統，共有四個規格，單機額定輸出功率分別為：20KVA、30KVA、40KVA、60KVA�？�8臺機器直接并聯運行。主要適用于中小型數據機房、銀行/證券結算中心、通信網管中心、自動化生產線及其控制系統、工業生產裝置、實驗、測試儀器與設備。
特點：
? 在線式雙變換設計，完全隔離市電及油機可能存在的各類電網污染及電網故障對負載的影響；
? 采用先進的DSP及全數字控制技術，系統穩定性更高，可實現在線維護和擴容；
? 先進的IGBT綠色整流技術，功率因數近似為1，諧波電流＜3%，提高電能利用率；
? 先進的分散式自主并聯技術，無需集中旁路柜，可實現8臺并聯和在線擴容；
? 數字化均流技術，極小的環流、極高的并聯可靠性；
? 超寬輸入電壓、頻率范圍，適應惡劣電網環境；
? 輸出采用⊿/Z0隔離變壓器，輸出電壓無直流分量，能緩解不平衡負載對輸出的影響，有效地抑制計算機類非線性負載引起的輸出電壓三次諧波；
? 智能化電池管理，自動維護電池，延長使用壽命；
? 6英寸超大液晶顯示器，中英文顯示界面，方便國內外用戶使用；
? 分層獨立式密閉風道和冗余風扇設計，電路板三防漆防護，防塵濾網選件，具有高效散熱和惡劣環境下的有效防護功能。
技術參數：
UL33系列不間斷電源系統 　 　 　 　 　
型號 UL33
功率 20kVA 30kVA 40kVA 60kVA
物理參數
寬×深×高（mm） 600×860×1400 800×860×1800
重量（kg） 440 528 654 811
 輸入特性(整流器)
額定輸入電壓 380VAC,三相三線
額定工作頻率 50/60Hz
輸入電壓范圍 208V～437V，－20%～＋15%滿載，－25%～－45%線性降額，－45%可帶50%負載
輸入頻率范圍 50Hz±10%
輸入功率因數 滿載＞0.99，半載＞0.98
輸入電流諧波（THDi） 滿載＜3%，半載＜5%
輸入功率緩啟動功能 1－255s可設置，默認10s
整流器輸出特性
輸出穩壓精度    0.50%
直流紋波低壓    ≤1%
輸出特性（逆變器）
逆變器輸出電壓    380，三相四線
輸出功率因數    0.8
電壓穩定性   穩態 ＜±1%典型值
 瞬態 ＜±5％典型值
穩態響應時間 ＜20ms
逆變器過載能力 105%～125%  10分鐘，125%～150%  1分鐘，＞150%  200毫秒
相移特性  100%均衡負載時 ＜0.5°
 100％不均衡負載時 ＜0.5°
總諧波含量（THDv）  100%線性負載 ＜1%（典型值）
 100%非線性負載 ＜3%（典型值）
旁路
旁路輸入電壓 380/400/415VAC,三相四線
旁路電壓范圍    默認－20％～＋15％，－40%、－30%、－10%～＋10%、＋15%等其它范圍值可通過軟件設置
旁路過載能力    ≤135%長期運行， 1000%20ms
系統
頻率 50Hz（可設置）
市電同步跟蹤范圍 ±2Hz（默認值），±0.5Hz～3Hz每0.5Hz可調
系統效率（滿載） 可高達92％
工作環境
運行溫度范圍 0～40℃
存儲溫度  －25～70℃（不含電池）
相對濕度 0～95%無凝露
最大運行高度 ≤海拔1500m，1500m以上每增加100m，所帶負載減少1％
噪音（1m） 55dB
保護等級 IP21
符合標準 安規：IEC60950-1，IEC62040-1-1/ AS 62040-1-1，電磁兼容：IEC62040-2 / AS 62040-2/EN50091-2 CLASS A，
 設計與測試：IEC62040-3 / AS 62040-3

常用型號
UHA1R-0010            UHA1R-0010L       UHA1R-0020
UHA1R-0020L           UHA1R-0030        UHA1R-0030L
UHA1R-0050            UHA1R-0050L       UHA1R-0060
UHA1R-0060L           UHA1R-0100        UHA1R-0100L
UHA3R-0160L           UHA3R-0200L       U16-07C1

UH11-0100              UH11-0100L         UH31-0100L
UH31-0150L             UH31-0200L

UL33-0200L             UL33-0300L         UL33-0400L
UL33-0600L

UH11R-0030(L)          US11R-0010         US11R-0010L
US11R-0020             US11R-0020L        US11R-0030
US11R-0030L

UH11-0010LC           UH11-0020LC/GU1500
