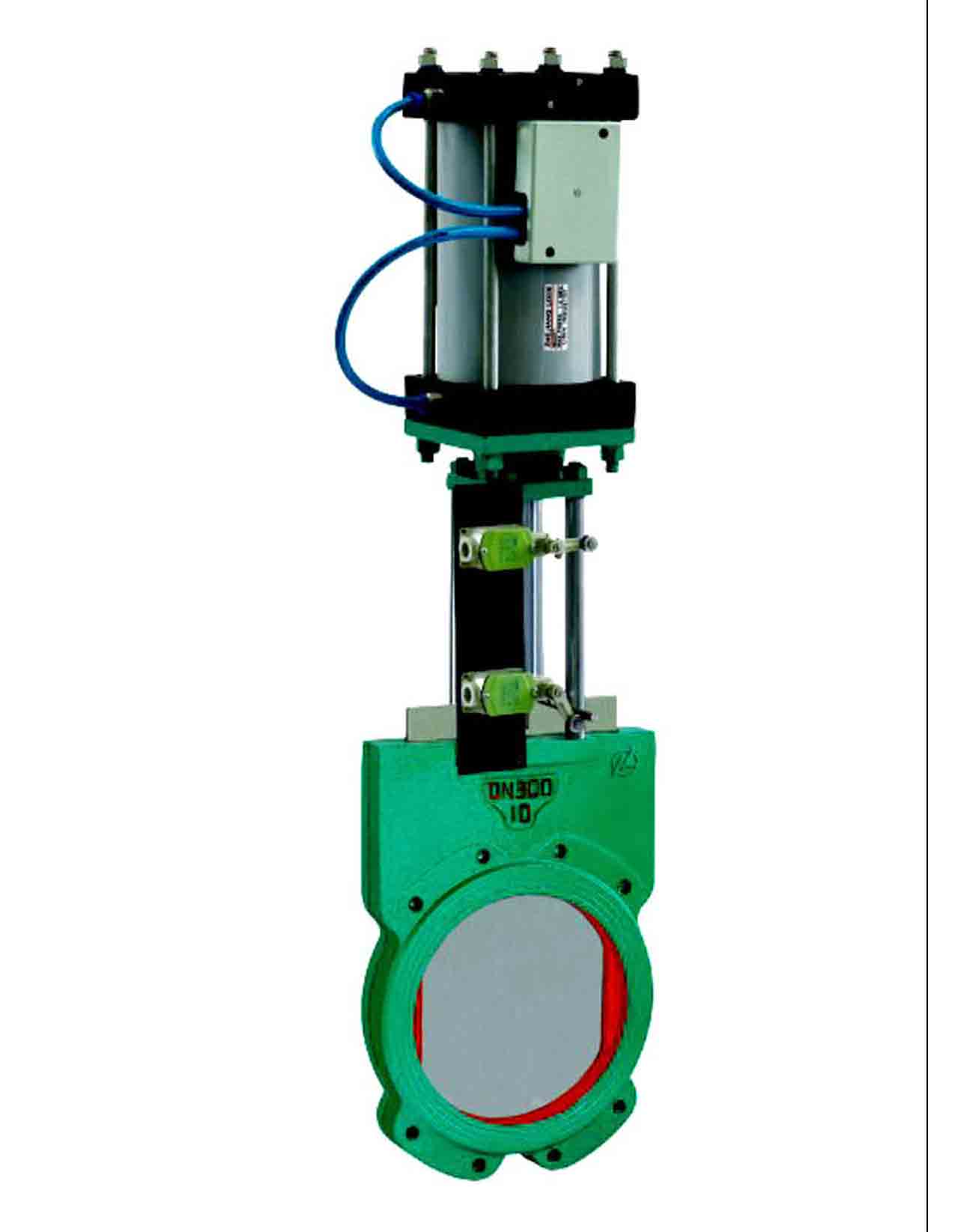

二、【Z673X氣動對夾式漿液閥結構形體及特征】
a、閥體結構形式及密封方式
本廠新型漿液閥分對夾式和整體式兩種，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構：整體式閥體密封采用“0”型復合密封結構，克服了原對夾式漿液閥采用“U”型密封墊受力后移易位和變形、介質外泄等特點。閘板采用刀型結構，解決了灰漿沉淀在密封槽內而使閥門關閉不嚴、外泄漏等問題。
b、驅動裝置
手動裝置：操作簡單，適用于力矩較小閥門。
電液動裝置：適用于力矩較大，力和速度可調，可任意位置瑣定的閥門裝置。
三、【Z673X氣動對夾式漿液閥適用介質】
采礦、鋼鐵工業——用于煤漿、濾渣漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于天才洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備及麥芽糖等。
電站除灰——用于灰渣漿。
四、【產品用途】
漿料閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置
五、【Z673X氣動對夾式漿液閥產品特點】
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活
六、【漿液閥引用標準】
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
七、【Z673X氣動對夾式漿液閥性能參數】
型號  Z73X-2.5  Z73X-6  Z73X-10  Z73X-16
工作壓力(MPa)  0.25  0.6  1.0  1.6
適用介質  煤漿、糠漿、紙漿、泥漿、污水、礦渣等
適用溫度(℃)  ≤120
材料  閥體  鑄鋼
 閘板  鉻鎳鈦不銹鋼
 閥體密封圈  合成橡膠或聚四氟乙烯
 閥桿  鉻不銹鋼
 支架  碳素鋼
 填料  聚四氟乙烯
公稱壓力 (MPa)  殼體試驗 (MPa)  密封試驗 (MPa)  工用溫度  適用介質
0.6
1.0  0.9
1.5  0.66
1.1  ≤80℃
≤80℃  煤漿、水

Z673X氣動對夾式漿液閥主要外形及連接尺寸
公稱壓力  DN  L  D  D1  D  H  n-M
0.6MPa  50  40  125  100  180  295  4-M16
 65  40  145  120  180  305  4-M16
 80  50  160  135  220  330  4-M16
 100  50  180  155  220  380  4-M16
 125  50  210  185  240  415  4-M16
 150  60  240  210  280  490  4-M20
 200  60  295  265  280  550  4-M20
 250  70  350  320  360  693  8-M20
 300  70  400  368  400  796  8-M20
 350  80  460  428  400  895  10-M20
 400  80  515  482  500  1004  10-M22
 450  90  565  532  500  1110  14-M22
 500  100  620  585  600  1210  14-M22
 600  100  825  685  700  1460  14-M27
 700  100  840  800  800  1680  16-M27
 800  120  950  905  800  1910  16-M30
 900  120  1050  1005  800  2130  20-M30
 1000  160  1160  1115  900  2380  20-M30
1.0MPa  50  40  125  100  180  295  4-M16
 65  40  145  120  180  305  4-M16
 80  50  160  135  220  330  4-M16
 100  50  180  155  220  380  4-M16
 125  50  210  185  240  415  4-M16
 150  80  240  210  280  490  4-M20
 200  60  295  265  280  550  4-M20
 250  70  350  320  360  693  8-M20
