Adapt16~20K
超大尺寸LCD和LED顯示，系統狀態一目了然
支持并聯擴展運行，且無需并機插框（最大4臺）
分散式自主并聯和數字化均流技術，極高的并聯可靠性
支持同步雙母線方案
支持共用電池組
三三和三單機型可選，適合工業類設備使用
Adapt 系列5-20KVA
Adapt 系列參數表5KVA 10KVA 16KVA 20KVA
標準機型長延時機型標準機型長延時機型長延時機型長延時機型
型號UHA1R-0050 UHA1R-0050L UHA1R-0100 UHA1R-0100L UHA3R-0160L UHA3R-0200L
輸入參數
整流器類型IGBT整流
額定電壓220/380Vac
單相三線/三相四線
220/380Vac
單相三線/三相四線380Vac，三相四線
輸入電壓范圍單相120Vac～276Vac 單相120Vac～288Vac 三相228Vac～478Vac
輸入頻率范圍45Hz～55Hz
輸入功率因數單相>=0.99 / 三相 >=0.95 滿載>0.99
電池
電池類型鉛酸免維護蓄電池
充電能力標機回充至90% <3h 標機回充至90% <6h 最大充電功率4.5KW
標機電池后備時間>5 分鐘…
電池模塊型號U16-07C1
電池模塊規格430W×660D×88H (機架內高度2U)，50Kg
輸出參數
額定功率5KVA/4.5KW或6KVA/
4.5KW(現場可設置)
10KVA/9KW 16KVA/14.4KW 20KVA/18KW
額定電壓單相220Vac 三相380Vac，單相220Vac
電壓穩定度3% 1%
頻率穩定度0.25%
輸出電壓
波形畸變率
< 3％線性負載
< 5％ 非線性負載
< 2％(線性負載)
< 5％(非線性負載)
負載最大峰值因數3:1
階躍型負載能力100%
輸出方式端子
過載能力
(% 額定負載)
125％額定負載下1min
105%～125％ 5mins，
125％～150％ 1min，
大于150% 500ms
105％～125％ 5mins，
125％～150％ 1min，
大于150% 200ms
系統參數及標準
變換類型雙變換在線式
能否實現并機支持最大3+1并機
安裝方式機架式/塔式兼容
整機效率>92% >92.5% Up to 94%
切換時間0 ms
噪聲<50dB <55dB ≤58dB
語言中英文
是否有LCD顯示是(可選) 是(標配)
安規IEC/EN62040-1-1
電磁兼容IEC/EN 62040-2，IEC/EN61000-3-11，IEC/EN61000-3-12，YD/T1095-2008
浪涌保護IEC/EN 62040-2
防護類型IP20
體積
W×D×H(mm)
430×660×88
2U，帶電池4U
430×660×88
435×660×88
2U，帶電池6U
435×660×88 435×750×130 3U
主機凈重16Kg 18Kg 24.8Kg 25.5Kg 35Kg
保修3年1年
通信及管理
接口類型USB/智能卡槽(干接點卡/干接點擴展卡/SIC卡/Modbus卡/RS485卡)
管理軟件SiteMonitor
環境參數
運行溫度0～＋40℃
相對濕度5～95％，無凝露
最大海拔高度<1500m，(超過1500m時，參照GB/T3859.2降額使用)
＜2000m (超過2000m時，
參照GB/T3859.2降額使用)
選件產品名稱備注
電池模塊2U，適用于5-20K機器用，內含16節 12V電池
通訊選件
SIC卡
網絡監控SIC卡，用于遠程TCP/IP的Web監控，支持遠程關機。
具備擴展網口，可接入溫濕度傳感器
干節點卡UPS用干節點卡，提供四路繼電器信號輸出及三路開關量輸入
MODBUS卡UPS用MODBUS組件，用于接入BMS樓宇監控系統
485卡485卡，用于UPS與RDU-A機房智能監控單元的連接或并機系統的級聯通訊
導軌/支架伸縮導軌，適用于各種服務器機柜，承重50Kg
并機電纜組件并機通訊電纜組件（組成并機系統時必配）
10A充電模塊提供額外10A充電電流，用于超長后備時間（>4h）的快速充電
LCD面板可用于現場拆換標配的LED面板，中英文顯示UPS運行狀態
溫度傳感器帶LCD顯示溫度傳感器，可接入SIC卡
溫濕度傳感器帶LCD顯示溫濕度傳感器，可接入SIC卡
Sitemonitor軟件網絡版監控軟件，分為5節點、5-20節點、無限制版

艾默生UPS代售型號：（若需詳細參數和設計方案歡迎來電）
常用型號
UHA1R-0010            UHA1R-0010L       UHA1R-0020
UHA1R-0020L           UHA1R-0030        UHA1R-0030L
UHA1R-0050            UHA1R-0050L       UHA1R-0060
UHA1R-0060L           UHA1R-0100        UHA1R-0100L
UHA3R-0160L           UHA3R-0200L       U16-07C1

UH11-0100              UH11-0100L         UH31-0100L
UH31-0150L             UH31-0200L

UL33-0200L             UL33-0300L         UL33-0400L
UL33-0600L

UH11R-0030(L)          US11R-0010         US11R-0010L
US11R-0020             US11R-0020L        US11R-0030
US11R-0030L

UH11-0010LC           UH11-0020LC/GU1500

用途:

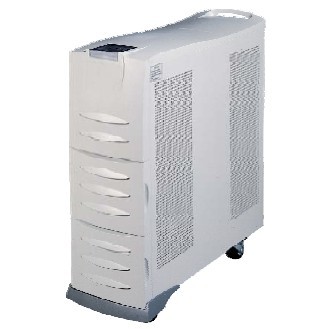

　　概述 艾默生iTrustTM系列UPS是艾默生網絡能源集多年直流不間斷電源和交流變頻調速電源開發經驗，自主開發設計的符合國際標準的交流不間斷電源系統。此系列產品采用業界領先的全數字控制技術，在提供優異電氣性能的同時，充分滿足安規及電磁兼容標準，具有完善的智能監控及網絡管理功能。它將為各行業用戶提供持久的高可靠性電力保障，并成為新一代的不間斷電源的標準產品。
