性能特點及其應用

蝸輪絲杠升降機是將蝸輪減速器和絲杠螺母副等巧妙地結合在一起組成的一個運動單元。它既可以單獨使用，又可以象拼積木似地通過聯接件快捷組合，實現物體的升降、往復、翻轉等運動。

蝸輪絲杠升降機作為一種功能部件已被廣泛應用于各行各業。例如：機械行業的傳動裝置、數控執行裝置；冶金行業的軋輥運動裝置、煉鋼廠鋼包提升和翻轉裝置以及人所不能及的場所的運動傳遞裝置；鐵路車輛行業的車輛舉升架，大型柔性夾緊、轉位工裝、焊接機器人等；建筑行業的舉升裝置、大型門窗自動或遙控開啟裝置；水利等行業用閘門的開啟裝置、雷達及太陽能遙感裝置；醫療器械、升降舞臺及汽車制造業的舉升裝置；以及航空航天、國防軍事的傳動裝置等等。事實上，蝸輪絲杠升降機幾乎可以在任何需要實現機械位移傳動的地方使用。

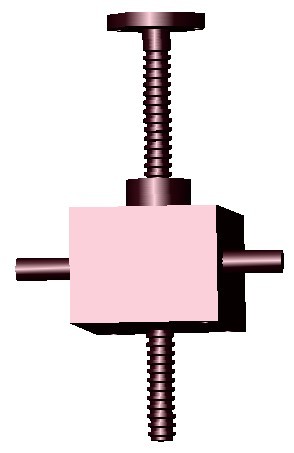

CS系列方形蝸輪絲杠升降機采用獨特的方形殼體，使其結構十分緊湊，體積小，重量輕，安裝極其方便靈活。它各面均可以安裝，安裝方式多樣，多臺使用時位置緊湊、整齊、美觀。方形殼體材料有鋁合金和鑄鐵兩種（一般25KN以下規格選用鋁合金材料，也可按用戶要求定制）。

該方形外形已獲得國家知識產權局“外觀設計專利”（專利號：ZL 2004 3 0016276.6）。

CS系列方形蝸輪絲杠升降機具有噪音小，可靠性高，動力源廣泛，功能多樣，使用壽命長等優點。可以單臺也可以組合使用，能按一定程序準確控制調整提升或推進的高度；可以用電機或其他動力源直接帶動，也可以手動；有多種裝配方式可以選擇，提升高度可按用戶要求定制。升降機在撤消動力時能自鎖。另外，標準配置的“N型”CS系列方形蝸輪絲杠升降機輸入軸每轉1圈，即提升1㎜；“L型”的輸入軸每轉1圈，即提升0.25㎜。換算極其方便。

CS系列方形蝸輪絲杠升降機承載能力有2.5KN，5KN，10KN，25KN，50KN，150KN，250KN，350KN，500KN等（即0.25～50T）。一般最高輸入轉速為1500 r/min，最大提升速度1.5 m/min。

形式、規格的表示

機體規格

分為：CS2.5～CS500共9種，提升力依次為2.5KN～500KN。

傳動比

N 型——普通速比；

L 型——慢速速比。

結構形式

A 型——絲杠作軸向移動，不旋轉；

B 型——螺母作軸向移動，絲杠作旋轉運動。

絲杠接頭類型

A型結構形式的絲杠頭部分為：1型（圓柱），2型（法蘭），3型（螺紋），4型（扁頭），5型（開口）共五種；

B型結構形式的絲杠頭部分為：1型（圓柱），0型（無接頭）共二種。

附加要求（可選）

A型結構形式的附加要求有：滾珠絲杠型（B）、帶防轉裝置（P）、帶防護罩（S）共三種；

B型結構形式的附加要求有：滾珠絲杠型（B）、帶防護罩（S）共二種。

表示方法

注：附加要求不加標“B”，默認用梯形絲杠。

主要性能參數表

1、①部分規格也可用滾珠絲杠。
    ②A型、梯形絲杠時的最大許用值；
    當使用B型或滾珠絲杠時許用值可能更高。
    ③指100mm絲杠長度的情況下。
