商品詳情

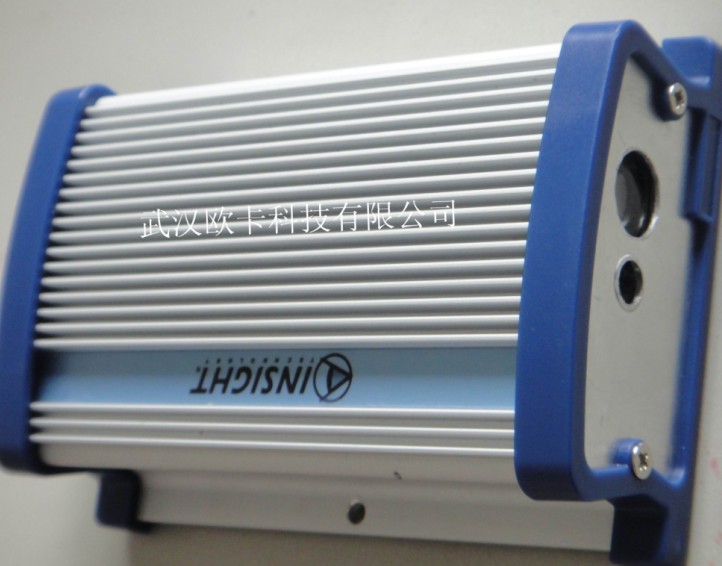

INSIGHT-200 激光測距傳感器產品介紹全自動傳感器 INSIGHT-200 激光測距傳感器

激光測距傳感器是新一代的測距設備，功能強大、堅固耐用，專為工業測量市場設計。該設備擁有許多卓越的性能.是一種當前最為先進的經濟型在線位置檢測系統，具有驚人的測試精度和極高的穩定性。由于是通過發射激光束至目標物體，利用反射光束精確計算距離，因此在不加反射靶的情況下，也可達到很遠的檢測距離，而且對目標物體的尺寸面積比超聲波要求的面積小得多，使得對遠距離的小尺寸物體位置檢測成為可能�？蓮V泛應用于工業液位、料位、生產線料坯傳送定位，行吊 XY 定位，大型工件裝配定位；超大物體幾何計量，光散射試驗，超聲波特性試驗，軍事槍械校正，靶距自動控制，船舶安全靠距，集裝箱定位等領域。由于是在線式連續檢測，免去了像手持激光測距儀的人工點發，可無人值守連續監測，其位置數據還可傳送到遠程監控終端，是工業自動化和生產智能管理的理想儀器。

技術參數

1、測量范圍為 0.05-200m。

2、典型精度為 ± 1mm。

3、供電電壓 5VDC 至 12VDC。

4、0.000-Lmax(最大距離可以通過軟件設置， Lmax<=200) 對應4-20mA 輸出。如需 4-20mA 輸出，訂貨時請申明。

5、可選擇 RS232 或 RS485 或 RS422 通訊接口協議。訂貨時請申明通訊接口協議。

6、使用環境溫度<40℃

二、接線說明：

DB9 連接器：⑨⑤電源，DC5V 至 DC12V/5W ， ⑨為+極，⑤為 GND。

④4-20mA 正端輸出。
③ 232：RXD（接 PC 機 TXD）。
② 232：TXD（接 PC 機 RXD）。
① 422（T+）。
⑥ 422（T+）。
⑧ 422（R+）或 485（A）。
⑦ 422（R-）或 485（B）。
外形尺寸 110*75*35（mm）：

三、通訊協議

傳感器地址addr范圍為 80H到FFH，記為A1A2H出廠缺省傳感器地址addr
為 80H(十六進制)。
1）測距
當上位機（如PC）向傳感器發送地址addr（A1A2）后，傳感器將測到目標距離按下列格式發給上位機：
’H’‘A1’‘A2’’L’‘X5’‘X4’‘X3’’.’‘X2’‘X1’’X0’CR（回車符）LF（換行符）
如測距為 123.456m，傳感器發送地址 addr=80H.。則傳感器發送下列字
符串：
’H’‘8’‘0’’L’‘1’‘2’‘3’’.’‘4’‘5’’6’CR（回車符）LF
（換行符）
如果其中有‘—’或空格符，說明測試失敗。
2）最大距離 Lmax 設置
1）當上位機（如 PC）向傳感器發送字符‘L’后，傳感器向上位機發送當前最大距離 Lmax: xxxm。將需要設置的數轉換為十六進制數（30Æ1E）發給傳感器即可。
2）當上位機（如 PC）向傳感器發送字符‘l’后，傳感器向上位機發送當前最大距離 Lmax: xxxm。
3）傳感器發送地址 addr 設置
1）當上位機（如PC）向傳感器發送字符‘A’后，傳感器向上位機發送當前傳感器發送地址addr：A1A2H 。將需設置的數轉換為十六進制數（如 80）發給傳感器即可。
2）當上位機（如PC）向傳感器發送字符‘a’后，傳感器向上位機發送當前傳感器發送地址addr：A1A2H 。

四、演示

串口與 PC 機相連，插上電源，使用串口調試助手 SComAssistantV2.1 按下圖設置即可測試。假設傳感器地址 addr 范圍為 80H (十六進制)。

圖中發送區 80 是傳感器十六進制地址，接收區為測試數據。
鄭重申明： 1）精密儀器不許開蓋；2）不許帶電插拔連接器。否則，視為放棄保修權，后果自負！簡單介紹激光測距傳感器距離傳感器紅外線傳感器激光測距傳感器INSIGHT-200 激光測距傳感器/距離傳感器/激光位移計
