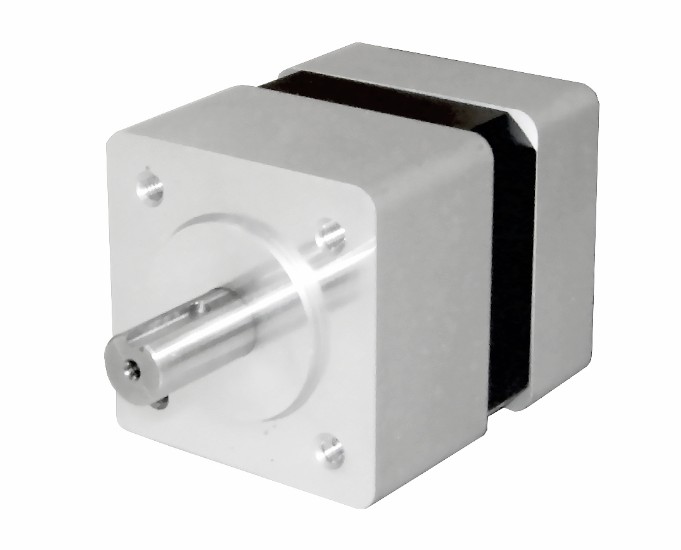

PC40型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。
· 高剛性，齒輪采用合金鋼氮化硬齒面，具有優越的抗磨損性
和耐沖擊性；
· 傳遞扭矩大，嚙合采用多齒嚙合，額定輸出扭矩(見表格)；
· 傳動效率高（>=90%），傳動功率大，徑向承載能力高，
實現單級系列傳動；
· 高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精
度。 并經陽極氧化處理，增強環境耐受性、耐腐蝕性，
減少重量，增強熱傳導性，降低內部溫升，減少發熱；
· 速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；
· 回差間隙小，傳遞精度高；
· 密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
· 安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
· 結構緊湊，體積小，在現有同型號減速器中為最小；
· 噪音低，< 56分貝；壽命長，>20000小時；
· 性價比高，同精度條件下，價格最低；
PC40型系列精密減速器減速器技術參數
一，PC40型系列精密減速器安裝及外型尺寸
|
型 號 |
|||||||
|
|
PC40 |
||||||
B |
殼體尺寸 |
45×45 |
||||||
B1 |
輸出鍵尺寸 |
3×3 |
||||||
B2 |
輸入鍵尺寸 |
|
||||||
M1 |
輸出端安裝螺紋 |
M5×12 |
||||||
M2 |
輸入端安裝螺紋 |
M4×10 |
||||||
H1 |
輸出端輸出軸高 |
11.2 |
||||||
H2 |
輸入端輸入軸高 |
|
||||||
D1 |
輸出端安裝孔分布圓直徑 |
50 |
||||||
D2 |
輸出軸直徑 |
10 |
||||||
D3 |
輸出端定位止口直徑 |
26 |
||||||
D4 |
輸入端孔直徑 |
5 |
||||||
D5 |
輸入端定位圓直徑 |
22 |
||||||
D6 |
輸入端安裝孔分布圓直徑 |
46 |
||||||
L1 |
輸出端鍵長 |
15 |
||||||
L2 |
輸出端鍵到軸端距離 |
4 |
||||||
L3 |
輸出端定位止口厚度 |
2 |
||||||
L4 |
輸入端電機定位深度 |
3.5 |
||||||
L5 |
輸入端電機軸長 |
25 |
||||||
L6 |
輸出軸長（自端面） |
26 |
||||||
L7 |
軀 體 長 |
70 |
||||||
L8 |
減速器總長 |
96 |
||||||
注：a,以上尺寸單位為mm。具體參數以實物為準。 |
PC40 |
減速比 |
||||||
額定輸出扭矩 N.m |
6 |
5 |
||||||
8 |
6 |
|||||||
8 |
7 |
|||||||
10 |
10 |
|||||||
10 |
15 |
|||||||
10 |
20 |
|||||||
10 |
30 |
|||||||
15 |
40 |
|||||||
15 |
60 |
|||||||
15 |
80 |
|||||||
20 |
100 |
|||||||
20 |
150 |
|||||||
20 |
200 |
|||||||
極限扭矩 |
1.5～2倍的額定輸出扭矩 |
|||||||
注:可根據用戶需求提供5至10000任一減速比的減速器。 |
|
PC40 |
||||||
最大徑向力 |
N |
260 |
||||||
最大軸向力 |
N |
150 |
||||||
滿載效率 |
% |
>90% |
||||||
平均壽命 |
h |
>20000(h) |
||||||
重 量 |
Kg |
0.7 |
||||||
回 差（標準/精密） |
Arcmin |
≤12 / 5 |
||||||
噪 音 |
dB(A) |
≤56 |
||||||
最大輸入速度 |
Min-1 |
5000 |
||||||
額定輸入速度 |
Min-1 |
3000 |
||||||
扭轉剛度 |
N.m/Arcmin |
1.5 |
||||||
旋轉方向 |
|
與輸入相反 |
||||||
潤 滑 |
|
免維護 |
||||||
防護等級 |
|
IP55 |
||||||
安裝方向 |
|
任意 |
||||||
注：噪音值是在額定轉速下 ，不帶負載，距離減速器一米的距離時測量的。
