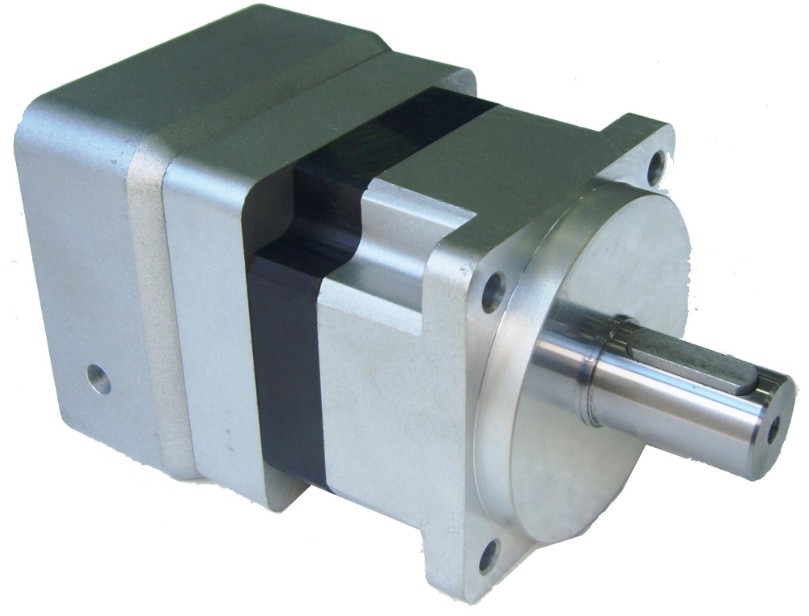

PB120型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。
   PB120型精密減速器產品特性：

· 高剛性，齒輪采用合金鋼氮化硬齒面，具有優越的抗磨損性
   和耐沖擊性；

· 傳遞扭矩大，嚙合采用多齒嚙合，額定輸出扭矩(見表格)；

· 傳動效率高（>=90%），傳動功率大，徑向承載能力高，
   實現單級系列傳動；

· 高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精
   度。 并經陽極氧化處理，增強環境耐受性、耐腐蝕性，
   減少重量，增強熱傳導性，降低內部溫升，減少發熱；

· 速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；

· 回差間隙小，傳遞精度高；

· 密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；

· 安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；

· 結構緊湊，體積小，在現有同型號減速器中為最��；

· 噪音低，< 60分貝；壽命長，>20000小時；

        性價比高，同精度條件下，價格最低；

PB120型精密減速器安裝及外型尺寸 型號 PB120 B 輸出鍵寬 10 C1 輸入法蘭寬 130×130 C2 輸出法蘭寬 120×120 H 輸出軸軸高 35 M1 輸出安裝螺孔 9 M2 輸入安裝螺紋 M8×20 D1 輸出安裝孔分布圓 130 D2 輸入安裝孔分布圓 145 D3 輸入孔直徑 32 D4 輸出軸直徑 32 D5 輸出軸肩 35 D6 輸出定位止口直徑 110 D7 輸入定位止口直徑 110 L1 鍵長 40 L2 鍵到軸端距離 5 L3 輸出定位止口厚度 12 L4 輸入電機定位深度h 10 L5 輸入電機軸長 65 L6 輸出軸長(自端面) t 51 L7 軀體長 168.5 L8 減速器總長 219.5 L9 輸出軸長(自定位圓) 65 L10 輸出安裝法蘭厚度 14 注：以上尺寸單位為mm。 以上各型減速器輸入輸出的安裝及連接尺寸均可根據用戶要求定制。 PB120  GEARBOXES TECHNICAL DAT A 型號 單位 PB120 減速比 額定輸出扭矩 N.M 110 5 120 8 150 9 180 10 200 15 200 20 200 30 200 40 250 50 250 60 250 80 260 100 280 150 280 200 極限扭矩 N.M 1.5～2倍的額定輸出扭矩 注:可根據用戶需求提供5至10000任一減速比的減速器。 產品型號 單位 PB120 最大徑向力 N 1700 最大軸向力 N 850 滿載效率 % >94% 平均壽命 h >10000(h) 重量 Kg 9 回差 精密型 Arcmin(分) 5 超精密型 12 扭轉剛度 N.m/ Arcmin 25 噪音 dB(A) ≤68 最大輸入速度 Min-1 5000 額定輸入速度 Min-1 3000 旋轉方向 與輸入相反 潤滑 免維護 防護等級 IP65 安裝方向 任意

伺服電機專用行星減速機圖紙地址： http://www.vsjsj.com/

詳細技術參數聯系爵順公司！
