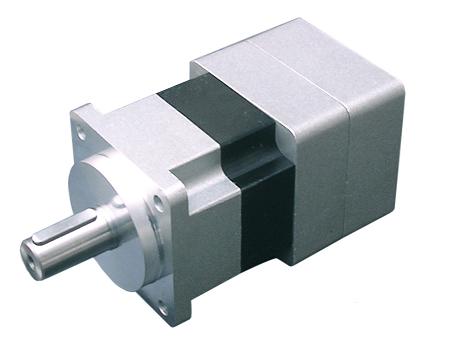

PB40型步進電機/伺服電機/直流電機系列精密減速器，采用行星傳動原理設計，具有高精度、高剛性、高負載、高效率、低慣性、低振動、低噪音、低溫升等特點,可適配于各種伺服電機及步進電機。廣泛用于冶金、礦山、起重、運輸、建筑、化工、紡織、印染、制藥、食品環保等行業。
PB40型步進電機/伺服電機/直流電機系列精密減速器 產品特性：
· 高剛性，齒輪采用合金鋼氮化硬齒面，具有優越的抗磨損性
和耐沖擊性；
· 傳遞扭矩大，嚙合采用多齒嚙合，額定輸出扭矩(見表格)；
· 傳動效率高（>=90%），傳動功率大，徑向承載能力高，
實現單級系列傳動；
· 高壓壓鑄鋁合金機殼，采取新的加工工藝，提高了工件精
度。 并經陽極氧化處理，增強環境耐受性、耐腐蝕性，
減少重量，增強熱傳導性，降低內部溫升，減少發熱；
· 速比范圍：速比5～10000，使應用設計達到最佳的轉矩與轉速匹配；
· 回差間隙小，傳遞精度高；
· 密封設計良好，全部使用潤滑脂潤滑，不泄漏，免保養；
· 安裝簡便，同軸輸出，標準法蘭定位，適用于任何廠商和形式的電機；
· 結構緊湊，體積小，在現有同型號減速器中為最��；
· 噪音低，< 60分貝；壽命長，>20000小時；
· 性價比高，同精度條件下，價格最低；
PB40型步進電機/伺服電機/直流電機系列精密減速器技術參數
一，安裝及外型尺寸
|
型 號 |
|||||||||
|
型號 |
PB40 |
||||||||
B |
輸出鍵寬 |
5 |
||||||||
C1 |
輸入法蘭寬 |
46×46 |
||||||||
C2 |
輸出法蘭寬 |
46×46 |
||||||||
H |
輸出軸軸高 |
15 |
||||||||
M1 |
輸出安裝螺孔 |
3.4 |
||||||||
M2 |
輸入安裝螺紋 |
M4×10 |
||||||||
D1 |
輸出安裝孔分布圓 |
50 |
||||||||
D2 |
輸入安裝孔分布圓 |
46 |
||||||||
D3 |
輸入孔直徑 |
8 |
||||||||
D4 |
輸出軸直徑 |
13 |
||||||||
D5 |
輸出軸肩 |
15 |
||||||||
D6 |
輸出定位止口直徑 |
35 |
||||||||
D7 |
輸入定位止口直徑 |
30 |
||||||||
L1 |
鍵長 |
16 |
||||||||
L2 |
鍵到軸端距離 |
2 |
||||||||
L3 |
輸出定位止口厚度 |
5.5 |
||||||||
L4 |
輸入電機定位深度h |
3.5 |
||||||||
L5 |
輸入電機軸長 |
26.5 |
||||||||
L6 |
輸出軸長(自端面) |
26 |
||||||||
L7 |
軀體長 |
89.5 |
||||||||
L8 |
減速器總長 |
115.5 |
||||||||
L9 |
輸出軸長(自定位圓) |
20 |
||||||||
L10 |
輸出安裝法蘭厚度 |
5 |
||||||||
注：a,以上尺寸單位為mm。具體參數以實物為準。 |
PB40 |
減速比 |
||||||||
額定輸出扭矩 N.m |
9 |
5 |
||||||||
12 |
8 |
|||||||||
15 |
9 |
|||||||||
18 |
10 |
|||||||||
18 |
15 |
|||||||||
20 |
20 |
|||||||||
20 |
30 |
|||||||||
22 |
40 |
|||||||||
25 |
50 |
|||||||||
25 |
60 |
|||||||||
25 |
80 |
|||||||||
28 |
100 |
|||||||||
28 |
150 |
|||||||||
28 |
200 |
|||||||||
極限扭矩 |
1.5～2倍的額定輸出扭矩 |
|||||||||
注:可根據用戶需求提供5至10000任一減速比的減速器。 |
單位 |
PB40 |
||||||||
最大徑向力 |
N |
260 |
||||||||
最大軸向力 |
N |
150 |
||||||||
滿載效率 |
% |
>94% |
||||||||
平均壽命 |
h |
>10000(h) |
||||||||
重量 |
Kg |
0.8 |
||||||||
回差 |
精密型 |
Arcmin(分) |
12 |
|||||||
超精密型 |
5 |
|||||||||
扭轉剛度 |
N.m/ Arcmin |
3 |
||||||||
噪音 |
dB(A) |
≤58 |
||||||||
最大輸入速度 |
Min-1 |
5000 |
||||||||
額定輸入速度 |
Min-1 |
3000 |
||||||||
旋轉方向 |
|
與輸入相反 |
||||||||
潤滑 |
|
免維護 |
||||||||
防護等級 |
|
IP65 |
||||||||
安裝方向 |
|
任意 |
||||||||
注：噪音值是在額定轉速下 ，不帶負載，距離減速器一米的距離時測量的。
