一、環剛度試驗機產品簡介：

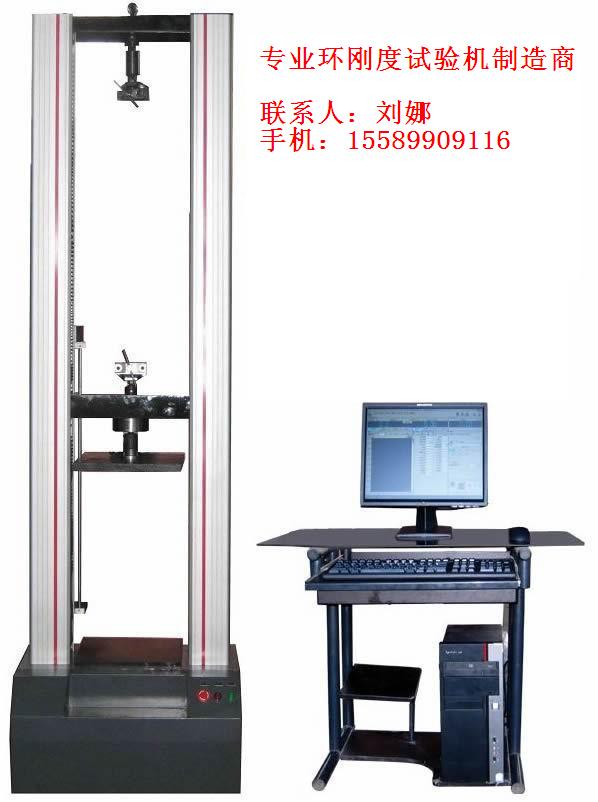

WHW-100H型微機控制環剛度試驗機是我公司新一代全自動控制試驗機。該機采用計算機自動控制，實時顯示實驗數據及試驗曲線，并外接打印機打印實驗報告。主機與輔具的設計融匯了我公司的先進技術，外形美觀，操作方便，性能穩定可靠。系統通過控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過進口精密滾珠絲杠副帶動橫梁上升、下降，完成試樣的拉伸、壓縮力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。完全符合GB/T9647-2003《熱塑性塑料管材環剛度的測定》的要求。該機廣泛應用于鋼鐵冶金、建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、環剛度試驗機試驗軟件界面如下：

●主界面

主界面主要包括四部分：①菜單欄②示值顯示區③試驗曲線④試驗操作

●曲線顯示界面

（力——時間 曲線）

●數據查詢界面

包括：①試驗日期②試驗批號③實驗員④刪除該批號⑤刪除該編號

●試驗機結果界面

     包括：①試驗試樣信息②試樣編號列表③面積計算④試驗結果

三、環剛度試驗機產品技術參數

1、最大試驗力：    100kN

2、測 量 范 圍：   最大試驗力的2%—100%

3、試驗機精度級別：1級

4、試驗力準確度：  優于示值的±1%

5、位 移 測 量：   分辨率為0.01mm

6、變形準確度：    優于±1%

7、調 速 范 圍：   1-200mm/min（可選0.01—500mm/min)

8、試 驗 空 間：   最大可做到3米管徑

9、壓 縮 空 間：   最大可做到3米管徑

10、壓 盤 尺 寸：  根據管徑的尺寸定做

11、主 機 形 式：  門式框架結構

12、主 機 尺 寸：  840×660×3500mm

13、重       量：  約1000Kg

14、工作環境：室溫～45℃，濕度20%～80%

四、環剛度試驗機系統基本配置

1、試驗機主機 1套

①直流伺服電機 1套

②調速系統 1套

③負荷傳感器 1只

④精密絲杠副 2套

⑤減速系統 1套

2、全數字控制系統 1套

3、光電編碼器 1只

4、聯想品牌計算機（17液晶顯示器） 1臺

5、HP品牌噴墨打印機 1臺

6、基于Windows操作系統的計算機控制軟件 1套

7、隨機工具（提供安裝、維修、操作所需的專用工具及清單） 1套

8、附具 （特定） 1套

9、技術資料：包括：使用說明書軟件使用手冊合格證、裝箱單

五、環剛度試驗機維護與保養

1、工作前，檢查工作臺下的減速機，是否有潤滑油。

2、絲杠上下兩端軸承內的潤滑脂一般3-5年更換一次。

3、試驗機的絲杠、絲母，每半年加一次潤滑脂。

4保持試驗機的清潔。

六、環剛度試驗機常見故障及處理方法

1. 如在測試過程中顯示不正�；蛑袡M梁不移動，則檢查限位是否鎖住，若限位開關鎖住，松開后重新試驗。

2. 若試驗力及位移在試驗過程中不變化，檢查連線及插座是否良好。

3. 試驗過程中如發現異常聲音，立即停機檢查傳動系統。

七、環剛度試驗機售后服務

1.供方為需方免費安裝、調試、并為其培訓操作人員.

2.設備質量保證期壹年，壹年內出現質量問題供方免費維修.
