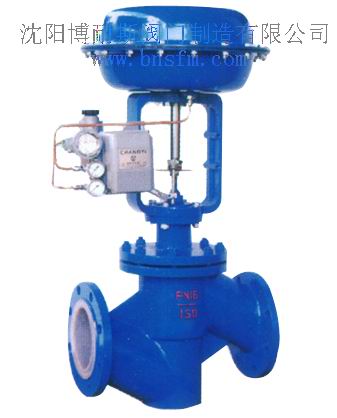

ZJHF/ZJHPF46/ZMAPF46型氣動襯氟單座調節閥

　產品概述

氣動襯氟單座調節閥是由多彈簧氣動薄膜執行機構和防腐蝕直通低流阻單座閥組成，單座閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46）塑料，又采用聚四氟乙烯波紋管密封，具有密封性能好，動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

結構特點

1．氣動襯氟單座調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。
2．氣動襯氟單座調節閥按作用模式可分；正作用：電閉式-常開型（當電信號增大時閥位向下位移）《B型》
                                     反作用：電開式-常閉型（當電信號增大時閥位向上位移），《K型》
3． 襯氟單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，閥體內腔、閥芯、閥座、閥桿等閥內所有部件包襯2.5~3mm厚的聚全氟乙丙烯（F46）塑料，具有耐強腐蝕性酸、堿類等介質。采用聚四氟乙烯波紋管和聚四氟乙烯填料雙重密封，波紋管把介質與外界隔絕，保證閥芯上下動作靈活。密封性能優良，一旦波紋管損壞，填料箱可起第二道保護性密封作用，確保無滲漏。閥芯、閥座全襯聚全氟乙丙烯為軟質密封，泄漏量低于IV級標準。適用于閥前閥后壓差小，對介質泄漏量及調節精度有嚴格要求的場合。
4．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性。本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、波紋管密封型品種。產品壓力等級有PN1.0、1.6 MPa；公稱通徑DN15~150mm；最小閥芯DN10mm。適用流體溫度有-20~+150℃；閥體有DN20~32mm為分體式、DN40~150mm為整體式 。

　執行機構

    ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配�？烧{零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。

　執行機構主要技術參數

　電-氣閥門定位器

電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表，可用來提高閥門位置的線性度、克服閥桿的磨擦力和消除調節閥不平衡力的影響等，從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系，實現正確定位。（有多種型號規格可選配）
本公司電-氣閥門定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西門子系列及智能定位器系列產品）

　主要零件材料

　主要技術參數和性能指標

注:允許壓差為流開狀態，關閉時P2=0
