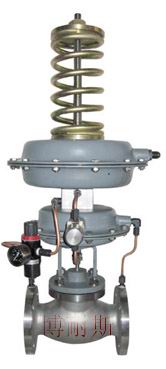

自力式調節閥，V230調節閥

自力式調節閥，V230調節閥

產品價格：￥2200（人民幣）

規格：V230,V231

發貨地：沈陽博耐斯閥門制造有限公司

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

沈陽博耐斯閥門制造有限公司

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：沈陽博耐斯閥門制造有限公司

聯系人：銷售部（先生）

聯系手機：

固定電話：

企業郵箱：bnsfm@163.com

聯系地址：沈陽開發區花海路30號

郵編：110000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、自力式壓力、壓差調節閥產品概述：

自力式壓力、壓差調節閥是一種無需外來能源而只依靠被調介質自身壓力的變化進行自動調節壓力的節能產品，具有測量、執行、控制的綜合功能。自力式壓力、壓差調節閥廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統�？捎糜诜歉g性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。

類別	壓力控制調節閥				差壓控制調節閥
	閥后壓力調節閥		閥前壓力調節閥		差壓上升閥關閉		差壓上升閥開啟
	硬密封	軟密封	硬密封	軟密封	硬密封	軟密封	硬密封	軟密封
型號	V230 D01	V230D01	V230D02	V231D02	V230D03	V231D03	V230D04	V231D04
規格	DN15-250

二、自力式壓力、壓差調節閥外形尺寸：

V230/V231控制閥尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L（mm）	190	190	184	220	222	254	276	298	350	451	451	600	670
B（mm）	212	212	238	238	240	240	275	275	380	380	295	325	372
大約重量(kg)	6.2	6.7	9.7	14	17	17	29	33	60	70	80	140	220

D02(D04)執行器尺寸及重量

V230/V231調節閥尺寸及重量

有效面積(cm2)	32	80	250	630
D（mm）	172	172	263	680
H（mm）	435	430	470	520
大約重量(kg)	7.5	7.5	13	28

有效面積(cm2)	32	80	250	630
ΦR（mm）	172	172	263	680
H（mm）	435	430	470	520
大約重量(kg)	7.5	7.5	13	28

三、自力式壓力、壓差調節閥主要性能參數：

1、主要技術參數

公稱通徑 mm		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數 Kv		3.2	5	8	12.5	20	32	50	80	125	160	320	450	630
公稱壓力 MPa		1.6 ； 4.0
Z 值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
最高工作溫度℃	V230 V231	液體≤ 140 ；氣體≤ 80
	硬密封 V230	配隔離罐≤ 200										配隔離罐和加長件≤ 300*
		配隔離罐和散熱片≤ 200
壓力平衡元件		波紋管										滾動膜片
法蘭標準		DIA （亦可按用戶要求提供法蘭標準）
閥體材質		PN16 ：鑄鐵（工作溫度≤ 200 ℃）； PN4.0 ：鑄鋼、鑄不銹鋼（工作溫度≤ 350 ℃）
閥芯材質		不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力 MPa		公稱壓力（注意△ Pmax 及工作壓力與工作溫度的關系）

注：
1、液體＞140℃、氣體＞80 ℃時閥倒裝；
2、Z值：噪音衡量系數，該值用來衡量噪音大小。

2、執行器主要技術參數

有效面積（cm2）	32※	80※	250※	630※	32※	80※	250※	630※
壓力設定范圍（Mpa）	DA3				DA4
	0.8~1.6	0.1~0.6	0.015~0.15	0.005~ 0.035	1.0~1.6	0.1~1.6	0.015~0.12	0.005~ 0.035
	0.3~1.2	0.05~0.3	0.01~0.07	0.005~ 0.035	0.05~0.25	0.05~.025	0.01~0.06	0.005~ 0.035
保證壓力閥正常工作最小壓力壓差△Pmin（Mpa）	≥0.05	≥0.04	≥0.01	≥0.005	≥0.05	≥0.04	≥0.01	≥0.005
允許上、下膜室之間最大壓差（Mpa）	2.0	1.25	0.4	0.15	2.0	1.25	0.4	0.15
材質	膜蓋：鋼板鍍鋅
材質	膜片：EPDM或FKM夾纖維※※
控制管線、接頭	銅管或鋼管10×1；卡套式接頭R1/4″
設定值偏差	±80%

注：
※DN150~250不能滿足定值，可選用揮器操作型自力式壓力調節閥
※EPDM適用于水、蒸汽和氣體介質，FKM適用于油、水、蒸汽及氣體介質，訂貨時應注明介質種類。
可根據不同的壓力設定范圍選項配合適的執行器與控制閥組成調壓閥。

3、性能指標

控制精度	±8%
允許泄漏量(在規定試驗條件下)i/h	硬密封	4X10-4X閥額定容量
	軟密封	DN15~50	DN65~125	DN150~250
		10氣泡/min	20氣泡/min	40氣泡/min

4、允許壓差

公稱通徑mm	15	20	25	32	40	50	65	80	100	125	150	200	250
PN16最大壓差ΔP MPa	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.5	1.5	1.2	1.0	1.0
PN40最大壓差ΔP MPa	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0	1.5	1.5	1.2	1.0	1.0

http://www.bnsfm.com TEL：024-62657366
