電動三通調節閥，電動三通分流調節閥，電動三通合流調節閥

電動三通調節閥，電動三通分流調節閥，電動三通合流調節閥

產品價格：￥2800（人民幣）

規格：ZDLQ,ZDLX

發貨地：沈陽博耐斯閥門制造有限公司

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

沈陽博耐斯閥門制造有限公司

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：沈陽博耐斯閥門制造有限公司

聯系人：銷售部（先生）

聯系手機：

固定電話：

企業郵箱：bnsfm@163.com

聯系地址：沈陽開發區花海路30號

郵編：110000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

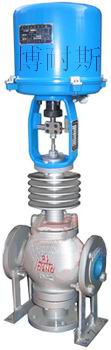

ZDLQ、ZDLX型電子式電動三通調節閥

　產品概述

　　ZDLQ、ZDLX型電子式電動三通調節閥，是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。

　結構特點

1． ZDLQ/ZDLX電子式電動三通調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。全電子式電動執行器，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。
2．ZDLQ/ZDLX電子式電動三通調節閥按作用模式可分；

2．正作用：電閉式（當電信號增大時閥位向下位移），《B型》
反作用：電開式（當電信號增大時閥位向上位移），《K型》
3．三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯，采用閥芯側面導向與閥座內表面導向和上襯套導向，因此導向面積大，工作可靠。流體對閥芯作用方向都處于流開狀態，故閥工作性能穩定。
4．三通調節閥有三通合流式調節閥（把兩種流體經三通閥混合成一種流體）和三通分流式調節閥（把一種流體經三通閥分成兩路流出）兩種形式。當公稱通徑DN≤80mm和壓差較小的場合時，分流閥可以采用同口徑的合流閥代替。流量特性有直線性、拋物線性兩種。
5．三通調節閥它可以代替二臺同時使用的二通調節閥，起分流或合流作用及兩相調節配比作用。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型兩種。

　執行機構

　　3610L型或PSL型直行程全電子式電動執行機構是三通調節閥的驅動裝置，采用一體化結構設計，它以AC220V電源電壓作動力，直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10V DC），將此轉變成與輸入信號相對應的位移，以直線性往復運動，改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。是一種高精度、高性能、高可靠性類產品。

　執行機構主要技術參數

型號	輸出推力N	速度mm/s	最大行程（mm）	型號	輸出推力N	速度mm/s	最大行程（mm）
361LSA-08 361LXA-08	800 800	4.2 4.2	30	PSL201	1000	0.4/1.2	50
361LSA-20 361LXA-20	2000 2000	2.1 2.1	30	PSL202	2000	0.4/1.2	50
361LSB-30 361LXB-30	3000 3000	3.5 3.5	60	PSL204	4500	0.4/1.2	50
361LSB-50 361LXB-50	5000 5000	1.7 1.7	60	PSL208	8000	1.0	50
361LSC-65	6500	2.8	100	PSL210	10000	1.0	50
361LSC-99	10000	2.0	100	PSL312	12000	1.0	65
361LSC-160	16000	1.0	100	PSL325	25000	1.0	100
(信號線用屏蔽線) 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄				(信號線用屏蔽線) 防護等級：IP65 帶手輪

　性能指標

項目			指標值
基本誤差％			361L ±2.5
回差％			361L ±2.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5

　允許壓差 MPa

（同一格內上行為雙密封型允許壓差，下行為單密封型允許壓差）

公稱通徑mm	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差MPa	3.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

主要零件材料及適用溫度、介質

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管
	墊片	增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	推桿、襯套	2Cr13
適用工況	適用介質	水、蒸汽、油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高溫型	-30～+450℃	-40～+450℃	-40～+450℃

　主要技術參數

公稱通徑mm		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1360
	分流						85	135	210	340	535	800	1360
額定行程L（mm）		16		25		40			60			100
執行器型號	3610L	361LS-20		361LS-30		361LS-50			361LS-65			361LS-99
	PSL	PSL202		PSL204		PSL208			PSL312			PSL325
	防爆型	361LX-20		361LX-30		361LX-50			361LX-65			361LX-99
電源電壓		AC220V 50Hz
信號范圍		4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
作用模式		電開式（K）型、電關式（B）型
故障狀態時		全開、全關、自鎖保位
流量特性		直線性、拋物線性
允許泄漏量（L/h）		1×10-3×閥額定容量
固有可調比R		30:1
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4

　產品應用規范

設計制造:JB/T7387、IEC60534
法蘭尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214
結構長度：GB/T12221、ANSI B16.10、JIS B2002

http://www.bnsfm.com TEL:024-62657366

電動三通調節閥主要尺寸：

公稱通徑 DN	A		L			H				H1
	分流	合流	PN1.6	PN4.0	PN6.4	分流		合流		PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
	分流	合流	PN1.6	PN4.0	PN6.4	普通型	熱片型	普通型	熱片型	PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
25	520	490	185	190	200			715	865				140	150	160
32	520	490	200	210	210			721	871				150	160	170
40	520	490	220	230	235			733	883				160	170	180
50	520	490	250	255	265			748	898				180	190	200
65	520	520	275	285	295			839	999				200	220	220
80	520	520	305	310	320	872	1032	842	1002	225	250	265	210	230	240
100	520	520	350	355	370	896	1056	846	1006	245	275	285	220	250	260
125	520	520	410	425	440	947	1162	897	1112	284	320	325	260	300	300
150	520	520	450	460	475	947	1162	897	1112	305	340	340	280	320	320
200	520	520	550	560	570	965	1180	905	1120	350	400	410	320	380	380
250	520	520	670	740	750
300	520	520	770	805	820

http://www.bnsfm.com TEL:024-62657366
