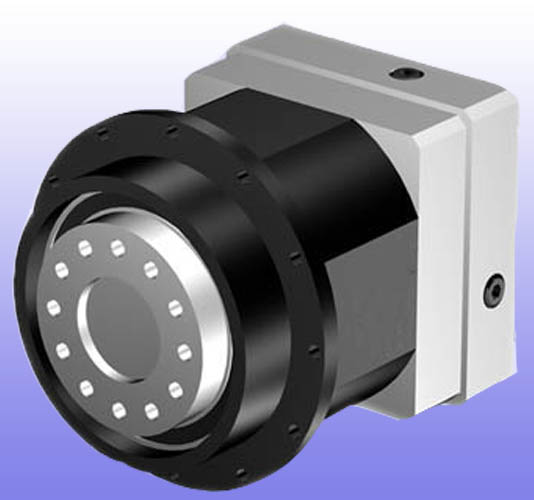

VD系列精密盤式減速機：
運用行星式傳動原理設計，具有精度高、鋼性強、負載大、效率高、速比廣、壽命長、慣性低、振動微、噪音低、溫升弱、外觀好、結構精密、方便安裝、定位精確諸多特點,配合于交流伺服電機、馬達、直流伺服電機、馬達、步進電機、馬達、液壓馬達的減速傳動。可與全球任何廠家所生產的驅動產品連接使用,如：安川、臺達、三洋、施耐德、松下、富士、三菱、西門子、法那克、科爾摩根、科比、帕克、AMK等等。作為精密傳動設備的高新科技企業，目前公司全部引進德國的設計生產工藝、先進的設備和檢測儀器，更好地保證了產品的質量、生產效率和設備的穩定性。
VD系列精密盤式減速機：
為法蘭盤輸出設計。型號分：VD70、VD90、VD115、VD142、VD190、VD240、VD285機座型號。速比：3~100有20多個比速可選擇;分一、二級減速傳動;精度：一級傳動精度在6-8弧分，二級傳動精度在8-10弧分;有數百種規格。
應用領域：
伺服行星減速機可直接安裝到交流和直流伺服馬達上，廣泛應用于中等精度程度的工業領域。如：印刷機床、火焰切割、激光切割、數控機床、工具機械，食品包裝、自動化產業、工業機器人、和自動化的機電產品行業。
性能和特點：
VD系列精密盤式減速機提供了高性價比，應用廣泛、經濟實用、壽命長等優點，在伺服控制的應用上，發揮了良好的伺服剛性效應，準確的定位控制，在運轉平臺上具備了中低背隙，高效率，高輸入轉速，高輸入扭矩，運轉平順，低噪音等特性，外觀及結構設計輕小。使用終身免更換的潤滑油，及無論安裝在何處,都可以免維修操作全封閉式設計，并且具有IP65的保護程度，因此工作環境差時亦可使用。
VD系列精密盤式伺服行星減速機安裝尺寸圖：
|
型號段數
|
VD70
|
VD90
|
VD115
|
VD142
|
VD190
|
VD240
|
VD285
|
|
尺寸
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
|
輸出端尺寸
|
A
|
定位凹槽直徑（h7)
|
20
|
31.5
|
40
|
50
|
80
|
100
|
|
|
B
|
定位凹槽深度
|
8
|
12
|
12
|
12
|
16
|
20
|
|
|
C
|
安裝孔分布圓
|
31.5
|
50
|
63
|
80
|
125
|
140
|
160
|
|
D
|
定位凸臺直徑（h7)
|
40
|
63
|
80
|
100
|
160
|
180
|
200
|
|
E
|
凸臺直徑（h7)
|
64
|
90
|
110
|
140
|
200
|
255
|
285
|
|
F
|
安裝孔分布圓
|
79
|
109
|
135
|
168
|
233
|
280
|
310
|
|
G
|
輸出端外徑
|
86
|
118
|
145
|
179
|
247
|
300
|
330
|
|
H
|
安裝螺孔X深度
|
7-M5X8
|
7-M6X13.5
|
11-M6X13.5
|
11-M8X7
|
11-M10X22.5
|
11-M16X30.5
|
15-M24X45
|
|
I
|
定位孔
|
5
|
6
|
6
|
8
|
10
|
12
|
20
|
|
J
|
安裝螺孔
|
8Xф4.5
|
8Xф5.5
|
8Xф5.5
|
12Xф6.6
|
12Xф9
|
16Xф13.5
|
24Xф13.5
|
|
K
|
定位凸臺厚度
|
3
|
6
|
6
|
6
|
8
|
12
|
15
|
|
L
|
軀體長
|
28.5
|
65
|
27
|
60
|
37
|
87.5
|
62
|
110
|
69.5
|
132.5
|
82
|
148
|
|
|
|
M
|
輸出定位法蘭的總高度
|
19.5
|
30
|
29
|
38
|
50
|
66
|
75
|
|
N
|
凸臺厚度
|
7
|
10
|
10
|
14.6
|
15
|
20
|
20
|
|
O
|
法蘭厚度
|
4
|
7
|
8
|
10
|
12
|
18
|
20
|
|
輸入端尺寸：P、Q、R、T、S、X、Y、Z
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VD精密盤式減速機性能參數：
|
|
規格
|
段數
|
減速比
|
VD70
|
VD90
|
VD115
|
VD142
|
VD190
|
VD240
|
VD285
|
|
額定輸出扭矩（Nm)
|
1
|
3
|
20
|
50
|
125
|
400
|
1,000
|
-
|
-
|
|
4
|
44
|
120
|
260
|
800
|
1,780
|
3,700
|
6,400
|
|
5
|
40
|
110
|
230
|
700
|
1,600
|
3,100
|
5,500
|
|
6
|
25
|
75
|
130
|
500
|
1,000
|
2,100
|
4,500
|
|
8
|
18
|
50
|
120
|
450
|
850
|
1,780
|
3,200
|
|
10
|
10
|
20
|
70
|
305
|
630
|
-
|
-
|
|
2
|
9
|
20
|
50
|
125
|
400
|
1,000
|
-
|
-
|
|
12
|
44
|
120
|
260
|
800
|
1,780
|
-
|
-
|
|
15
|
40
|
110
|
230
|
700
|
1,600
|
-
|
-
|
|
16
|
44
|
120
|
260
|
800
|
1,780
|
3,700
|
6,400
|
|
20
|
44
|
120
|
260
|
800
|
1,780
|
3,700
|
6,400
|
|
25
|
40
|
110
|
230
|
700
|
1,600
|
3,100
|
5,500
|
|
30
|
25
|
75
|
130
|
500
|
1,600
|
3,100
|
5,500
|
|
32
|
44
|
120
|
260
|
800
|
1,780
|
3,700
|
6,400
|
|
36
|
25
|
75
|
130
|
500
|
1,000
|
2,100
|
4,500
|
|
40
|
40
|
110
|
230
|
700
|
1,600
|
3,100
|
5,500
|
|
50
|
10
|
20
|
70
|
305
|
1,600
|
-
|
-
|
|
64
|
18
|
50
|
120
|
450
|
850
|
1,700
|
3,200
|
|
100
|
10
|
20
|
70
|
305
|
630
|
-
|
-
|
|
使用扭矩 (Nm)
|
1,2
|
3～100
|
1.5倍額定扭矩
|
|
故障停止扭矩 (Nm)
|
1,2
|
3～100
|
2倍額定扭矩
|
|
徑向力 (N)
|
1,2
|
3～100
|
340
|
650
|
1,500
|
4,200
|
13,300
|
15,500
|
18,600
|
|
軸向力 (N)
|
1,2
|
3～100
|
450
|
900
|
2,100
|
6,000
|
21,000
|
23
|
26
|
|
抗扭鋼 (Nm/arcmin)
|
1,2
|
3～100
|
1.8
|
4.8
|
11
|
35
|
50
|
123
|
213
|
|
輸入速度 (rpm)
|
1,2
|
3～100
|
8,000
|
6,000
|
6,000
|
4,500
|
4,000
|
3,500
|
3,000
|
|
額定輸入速度 (rpm)
|
1,2
|
3～100
|
4,000
|
3,500
|
3,500
|
3,000
|
2,500
|
2,000
|
2,000
|
|
噪音 (dB)
|
1,2
|
3～100
|
≤58
|
≤60
|
≤65
|
≤70
|
≤70
|
≤70
|
≤72
|
|
重量 (kg)
|
1
|
3～10
|
0.93
|
2.35
|
6.15
|
19
|
31
|
70
|
113
|
|
2
|
9～100
|
1.15
|
2.7
|
8
|
24
|
42
|
88
|
136
|
|
平均壽命 (h)
|
1,2
|
3～100
|
20,000
|
|
滿載效率 (%)
|
1,2
|
3～100
|
1段≥96% 2段≥94%
|
|
背隙 (arcmin)
|
P0
|
1
|
3～10
|
-
|
≤3
|
≤3
|
≤3
|
≤3
|
-
|
-
|
|
2
|
9～100
|
-
|
≤5
|
≤5
|
≤5
|
≤5
|
-
|
-
|
|
P1
|
1
|
3～10
|
≤5
|
≤5
|
≤5
|
≤5
|
≤5
|
≤5
|
≤5
|
|
2
|
9～100
|
≤7
|
≤7
|
≤7
|
≤7
|
≤7
|
≤8
|
≤10
|
|
P2
|
1
|
3～10
|
≤7
|
≤7
|
≤7
|
≤7
|
≤7
|
≤7
|
≤10
|
|
2
|
9～100
|
≤9
|
≤9
|
≤9
|
≤9
|
≤9
|
≤10
|
≤12
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VD精密盤式減速機轉動慣量：
|
|
規格
|
段數
|
減速比
|
VD70
|
VD90
|
VD115
|
VD142
|
VD190
|
VD240
|
VD285
|
|
轉動慣量（kgcm2)
|
1
|
3
|
0.135
|
0.77
|
2.63
|
12.14
|
28.98
|
-
|
-
|
|
4
|
0.093
|
0.52
|
1.79
|
7.78
|
23.67
|
32.85
|
40.2
|
|
5
|
0.078
|
0.45
|
1.53
|
6.07
|
23.29
|
28.71
|
39.9
|
|
6
|
0.075
|
0.42
|
1.4
|
5.24
|
22.75
|
27.03
|
36.6
|
|
8
|
0.065
|
0.39
|
1.3
|
4.63
|
20.51
|
25.69
|
34.5
|
|
10
|
0.063
|
0.39
|
1.28
|
4.6
|
20.51
|
-
|
-
|
|
2
|
15
|
0.039
|
0.72
|
2.4
|
7.47
|
16.5
|
-
|
-
|
|
20
|
0.049
|
0.35
|
1.6
|
6.95
|
9.35
|
14.35
|
16.8
|
|
25
|
0.039
|
0.25
|
1.4
|
6.65
|
9
|
12.44
|
18.3
|
|
32
|
0.038
|
0.18
|
1.4
|
5.81
|
8.75
|
12.44
|
16.75
|
|
40
|
0.027
|
0.18
|
1.3
|
5.81
|
8.75
|
11.35
|
16.6
|
|
64
|
0.027
|
0.16
|
1.3
|
5.28
|
8.1
|
11.35
|
16.6
|
|
100
|
0.025
|
0.16
|
1.3
|
5.28
|
8.1
|
-
|
-
|
|
伺服電機專用行星減速機文檔下載地址： http://www.vsjsj.com/
詳細技術參數聯系爵順公司！
