環氧樹脂灌漿料LD-007施工方案

1.表面預處理
 接觸LD-007環氧樹脂灌漿料的混凝土表面，須鑿除其表層浮漿并露出堅實基層，保證灌漿面清潔、干燥、無油脂�；炷�土接合面外邊緣磨出25mm厚倒角邊，以增大邊緣處灌漿料與基礎粘合面積，需粘合的金屬表面還應無銹蝕（達到SSPC、SP6的光潔度要求）。
2.施工溫度
環境溫度包括混凝土基礎及空氣溫度，為獲得最佳的工作狀態，灌漿前必須將材料在15-25°C環境下放置24小時，施工時及隨后24小時內環境溫度控制15-32°C，20°C最為適宜。夏季施工避免中午高溫，必要時應搭建遮陽棚；冬季氣溫較低時，應在灌漿區域搭 建暖棚升溫，保證施工環境溫度大于15°C，施工宜選擇中午。 如果溫度低于15度，將LD-007A預熱至60-70度后方可施工，只是強度增加較慢，但不影響固化后的性能。
3.混合
用手提式攪拌器（200-250rpm）充分混合A（樹脂）、B（硬化劑）約3分鐘；2、在低速大功率攪拌機（15-20rpm）中加入C（填料）使與之A、B混合物混合，充分攪拌至骨科全部浸潤即完成，此混合需按照混合配比100：40：650完成約需5-10分鐘；在氣溫較低時為了保證混合物的流淌性，可以適當減少C（填料）的用量。

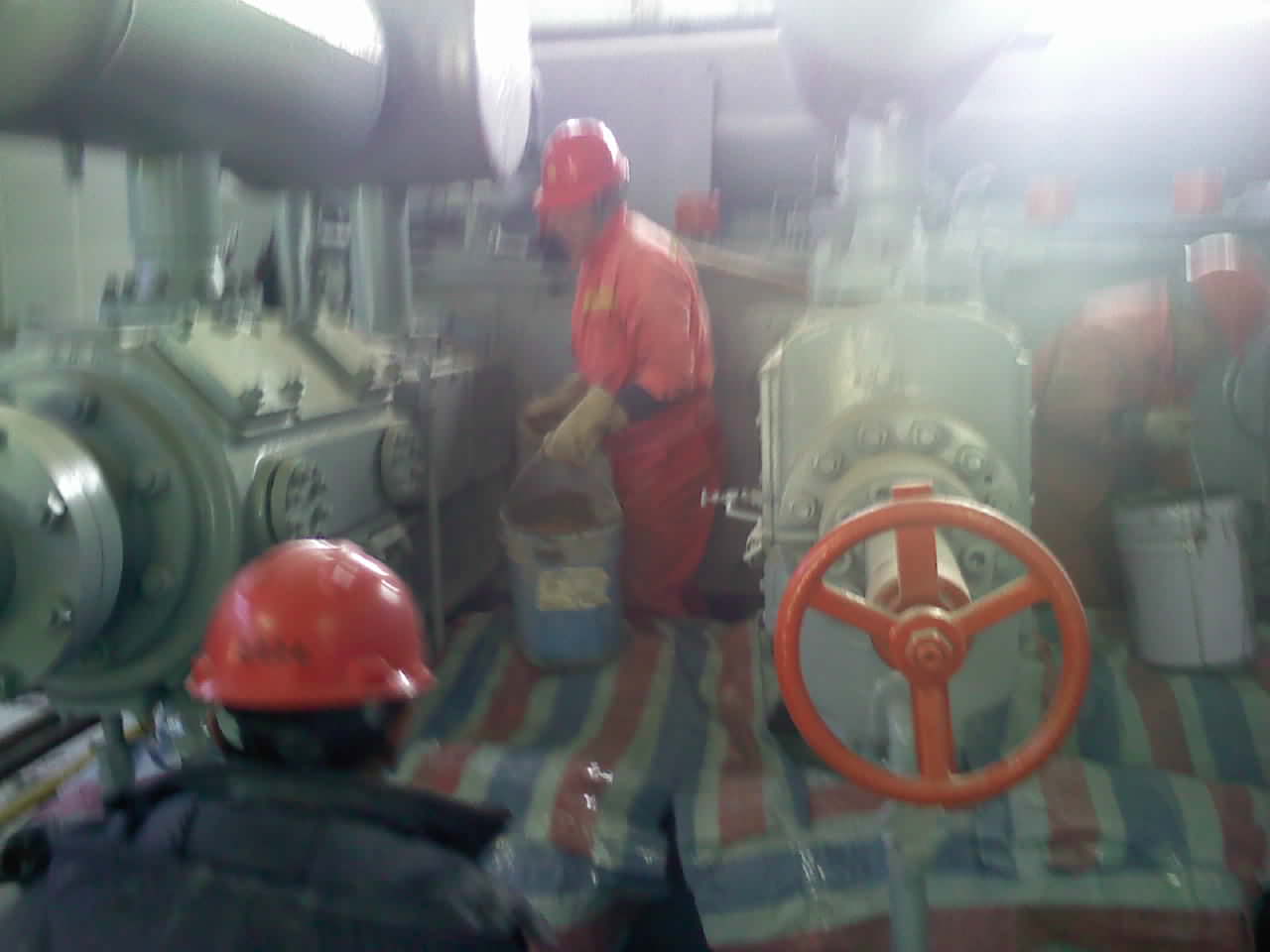

4. 環氧灌漿料灌漿應從一側灌向另一側；灌漿過程中可擠壓但勿震搗，以避免夾雜空氣滯留其中；灌漿距離大于1.5m時，應使用高位灌漿漏斗法，利用重力壓差原理輔助灌漿。灌漿工作必須連續盡快完成。單次灌漿層厚度控制在25mm至35mm間；單次螺栓孔灌漿深度小于1500mm；灌漿體積超過1.8m×1.8m×150mm時需用泡沫板于基礎面粘置伸縮縫預留條，灌漿終凝后將其表面部分摳除，再采用環氧密封肢封閉制作永久性伸縮縫。

5. 檢查密實:

灌漿結束后，用鐵錘敲擊設備基板：如發出叮叮聲則表明灌漿層密實，如發出咚咚聲則表明灌漿層空鼓。

6.表面收光及拆模:

灌漿后及在環氧灌漿料初凝前，為達到美觀效果，可將暴露的表面用灰刀收光；終凝后，即可拆模。

以上數據僅供參考，使用前請務必實驗相關性能。有任何問題請直接聯系我公司技術人員解決。
李鵬程：13930123708
QQ：87954084
