高壓鍛打小型球閥進口廠家詢價美國英國德國日本

產品價格：￥17（人民幣）

規格：Q11F

發貨地：深圳

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

深圳市紐威閥門有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：深圳市紐威閥門有限公司

聯系人：黃景濤（先生）

聯系手機：

固定電話：

企業郵箱：sz568568@126.com

聯系地址：深圳市寶安區西鄉鳳凰崗工業區A8棟

郵編：518102

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

12高壓鍛打小型球閥,進口，生產廠家，深圳，廣州，潮州，朝陽，價格，參數

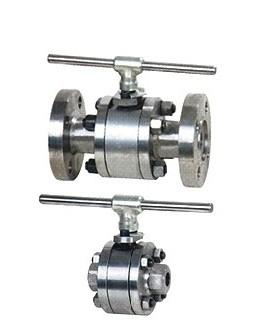

高壓鍛打小型球閥概述：

品牌名稱：深圳紐威

產品名稱：高壓鍛打小型球閥

產品型號：Q11F

連接方式：螺紋

高壓鍛打小型球閥特點

公稱壓力:10-32MPa 適用溫度范圍:20~150℃ 適用介質:水、油、氣及某些腐蝕性液體。螺紋類型:G·NPT BSPT.BSP.DIN259/2999

一、Q11F高壓鍛打小型球閥 鍛鋼球閥主要零件材料

零件名稱	閥體	球體	閥桿	密封圈
Q11N-100C Q11N-160C Q11N-320C	35/45	1Cr18	1Cr18Ni9Ti	尼龍
Q11N-100P Q11N-160P Q11N-320P	304/1Cr18Ni9Ti		304/1Cr18Ni9Ti
Q11N-100R Q11N-160R Q11N-320R	316/Cr18Ni12Mo2Ti		316/1Cr18Ni9Ti

二、Q11F高壓鍛打小型球閥 鍛鋼球閥美標主要尺寸

口徑	d	L	L1	H	W	D	L3
口徑	流量		總長	中段瓣總長	中心高度	手柄長度	半插口	有效長度
NPT3/8″	10	100	60	62	150	1780	10
NPT1/2″	14	100	60	65	150	21.85	10
NPT3/4″	19	140	80	74	180	27.30	13
NPT1″	24	140	80	80	180	34.05	13
NPT11/4″	31	160	90	95	255	42.80	13
NPT11/2″	39	180	100	98	255	48.80	13
NPT2″	48	200	110	108	255	61.35	16
NPT21/2″	63					74.20	16
NPT3″	78					90.15	16
NPT4″	98					115.80	19

采用:ASME、B16.11-1991標準。

三、Q11F高壓鍛打小型球閥 鍛鋼球閥國標主要尺寸

公稱通徑DNmm	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺紋		尺寸mm					管螺紋	尺寸mm
	管螺紋		d	L	H	W	E	管螺紋	H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150
