ＧＧＪ－７０P型 便攜式鍋爐排管割管機

一、適用范圍

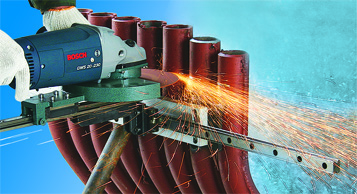

本設備主要用于鍋爐排管切割，適用于各種碳鋼及不銹鋼材質，本設備操作快速、方便、可靠，切口質量高，是電廠、石油、化工 等使用管道企業建設、維修必備的設備。

二、主要參數

1、加工范圍：外徑小于Φ70mm的排管。

2、動力源參數：額定電壓交流220V

                 輸入功率2200W

                 切片直徑：230mm

                 聯接螺紋：M14

                 無配件重量：1.9kg

                 安全等級：II

                 絕緣等級：E

3、工作重量：8kg

三、使用說明

    使用本設備前，必須首先仔細閱讀隨機所帶的“直角研磨機使用說明”及“安全守則”， 熟練掌握直角研磨的操作過程及習性。

   ①、在進入工作現場前，先確定橫導軌的固定方案。方案一般有以下幾種：

    a．用螺釘將墊塊和橫導軌墊固定。此法適用于無鰭片的排管上。

    b．如圖2，還可以用焊機把墊塊點焊在排管上，再將橫導軌墊固定在墊塊上。

    c．對于有鰭片的排管還可以以鰭片代替墊塊，而在鰭上直接加工螺紋孔將橫導軌墊固定。

    注意：不管采用何種方式，一定要保證切割線與橫導軌墊上沿距離為50mm。

   ②、將橫導軌找正固定在橫導軌墊上。

③、將夾具體裝在橫滑座上，并鎖死。

④、將動力源及縱導軌裝在夾具體上，然后鎖死縱滑座。

⑤、安裝切割片。然后插上電源（注意必須在安裝完畢后，再插電源，以防誤碰開關，危及人員及設備），手握把手，進行切入運動，直至切透。切割過程中盡可能使電機轉速與切割片大小相匹配。

切割片230mm時電機轉速6500RPM

注意：換切割片過程時，務請拔下電源。

四、設備維護

1、保護電機，避免強烈震動、沖擊及油污。

2、在進行任何安裝調整之前，務必拔下電源插頭。

3、始終保持機器及通氣孔的清潔。

4、在某些工作場合，導電性的塵渣會沉積在機器的內部，則機器絕緣保護會減弱。建議經常吹出塵渣，同時安裝過流斷路器。
