一、功能綜述

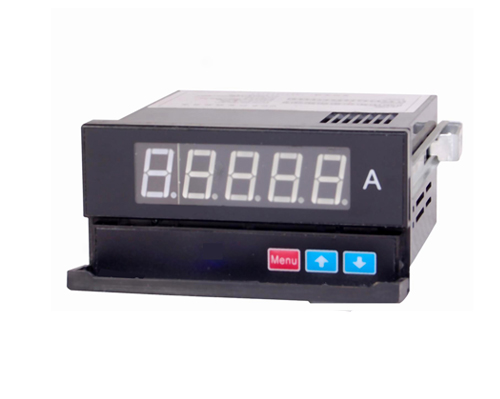

GSM-96B-DI型直流電流智能數顯變送表，可通過面板按鍵設定分流器參數，直觀顯示系統一次模擬值，同時具有4～20mA模擬信號變送輸出功能，方便與遠動RTU相連，可擴展RS485通訊接口，與上位機進行數據交換，是適合工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。

二、主要技術指標

2.1、標稱信號輸入：DC 75mV（標準分流器信號輸入）

允許過量程：瞬時：2倍/5秒; 持續：1. 2倍

2.2、顯示范圍：0.000A～ 9999A，小數點根據量程自動切換

2.3、精度：0.5%

2.4、變送輸出接口輸出類型：4mA～20mA

儀表設置菜單可設置20mA輸出所對應的二次輸入值；

2.5、通訊接口：RS485串行接口，標準Modbus協議，RTU模式，波特率4800、9600可設

2.6、絕緣強度：                   IEC 60255-5  2kVrms-1min

2.7、環境承受能力：         工作  IEC 60068-1和2     　0℃～+55℃

         儲存  IEC 60068-1和2     -25℃～+70℃

     濕熱  IEC 60068-1-3       　93%RH 40℃

2.8、使用場合：無腐蝕性氣體及金屬粉塵，海拔高度< 3000 m

2.9、工作電源及功耗：   AC ( 85～265)V或DC ( 100～275)V    8VA
